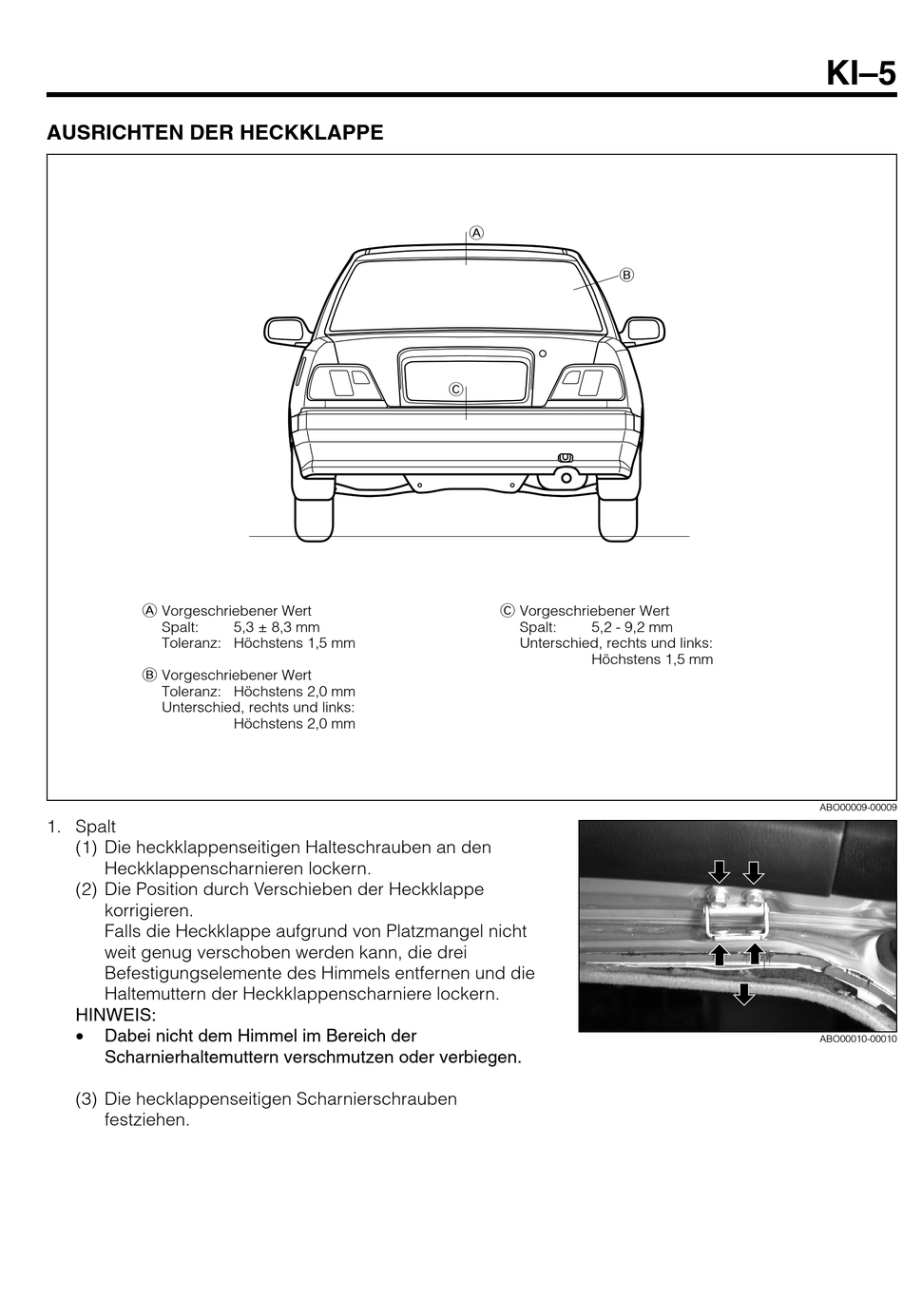

AUSRICHTEN DER HECKKLAPPE
A Vorgeschriebener Wert
Spalt:
Toleranz: Höchstens 1,5 mm
B Vorgeschriebener Wert
Toleranz: Höchstens 2,0 mm
Unterschied, rechts und links:
1. Spalt
(1) Die heckklappenseitigen Halteschrauben an den
Heckklappenscharnieren lockern.
(2) Die Position durch Verschieben der Heckklappe
korrigieren.
Falls die Heckklappe aufgrund von Platzmangel nicht
weit genug verschoben werden kann, die drei
Befestigungselemente des Himmels entfernen und die
Haltemuttern der Heckklappenscharniere lockern.
HINWEIS:
•
Dabei nicht dem Himmel im Bereich der
Scharnierhaltemuttern verschmutzen oder verbiegen.
(3) Die hecklappenseitigen Scharnierschrauben
festziehen.
5,3 ± 8,3 mm
Höchstens 2,0 mm
A
B
C
C Vorgeschriebener Wert
Spalt:
5,2 - 9,2 mm
Unterschied, rechts und links:
Höchstens 1,5 mm
KI–5
ABO00009-00009
