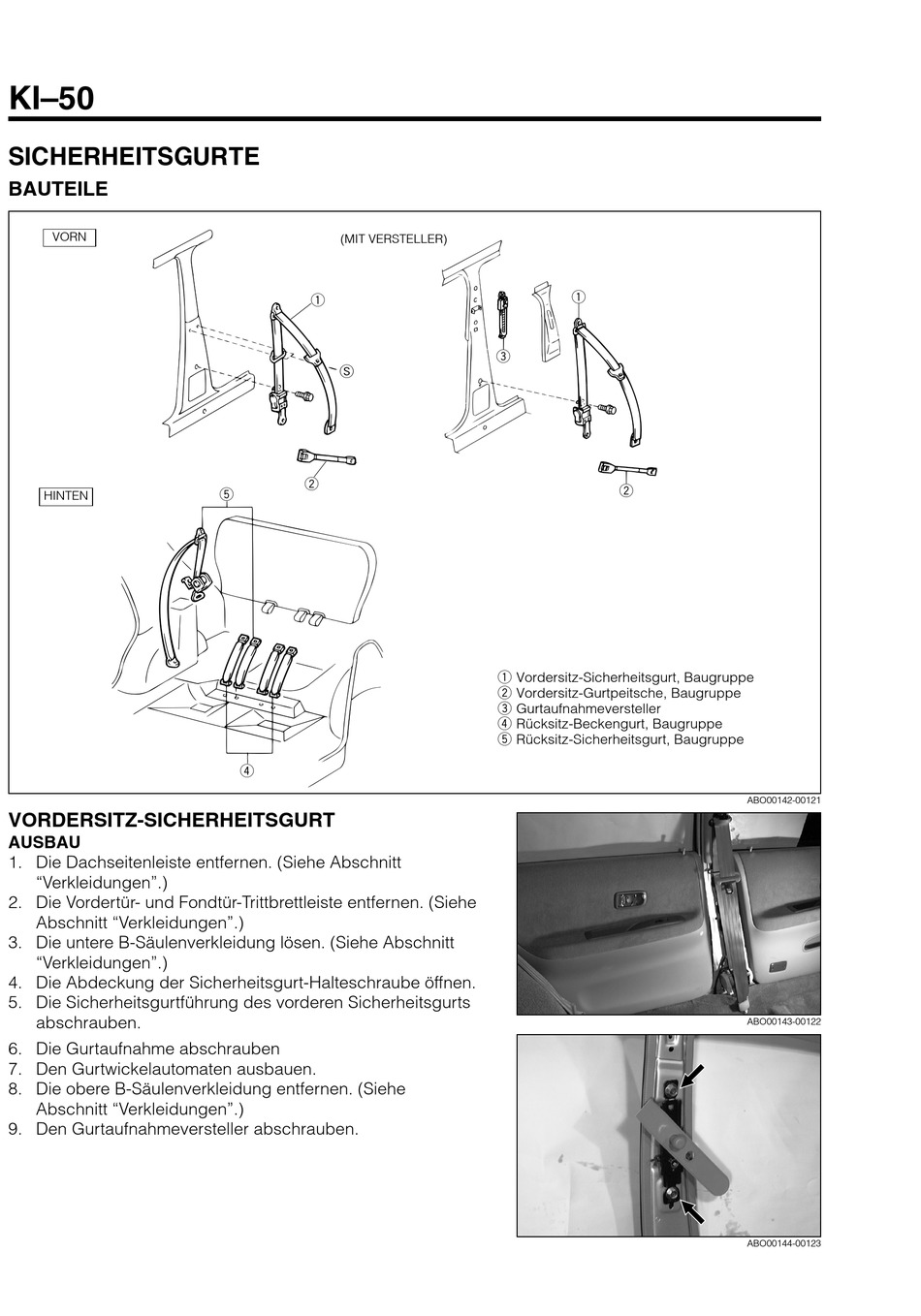

KI–50
SICHERHEITSGURTE
BAUTEILE
VORN
FRONT
HINTEN
REAR
VORDERSITZ-SICHERHEITSGURT
AUSBAU
1. Die Dachseitenleiste entfernen. (Siehe Abschnitt
"Verkleidungen".)
2. Die Vordertür- und Fondtür-Trittbrettleiste entfernen. (Siehe
Abschnitt "Verkleidungen".)
3. Die untere B-Säulenverkleidung lösen. (Siehe Abschnitt
"Verkleidungen".)
4. Die Abdeckung der Sicherheitsgurt-Halteschraube öffnen.
5. Die Sicherheitsgurtführung des vorderen Sicherheitsgurts
abschrauben.
6. Die Gurtaufnahme abschrauben
7. Den Gurtwickelautomaten ausbauen.
8. Die obere B-Säulenverkleidung entfernen. (Siehe
Abschnitt "Verkleidungen".)
9. Den Gurtaufnahmeversteller abschrauben.
(W / ADJUSTER)
(MIT VERSTELLER)
q
S
w
t
r
q
e
w
q Vordersitz-Sicherheitsgurt, Baugruppe
w Vordersitz-Gurtpeitsche, Baugruppe
e Gurtaufnahmeversteller
r Rücksitz-Beckengurt, Baugruppe
t Rücksitz-Sicherheitsgurt, Baugruppe
ABO00142-00121
ABO00143-00122
ABO00144-00123
