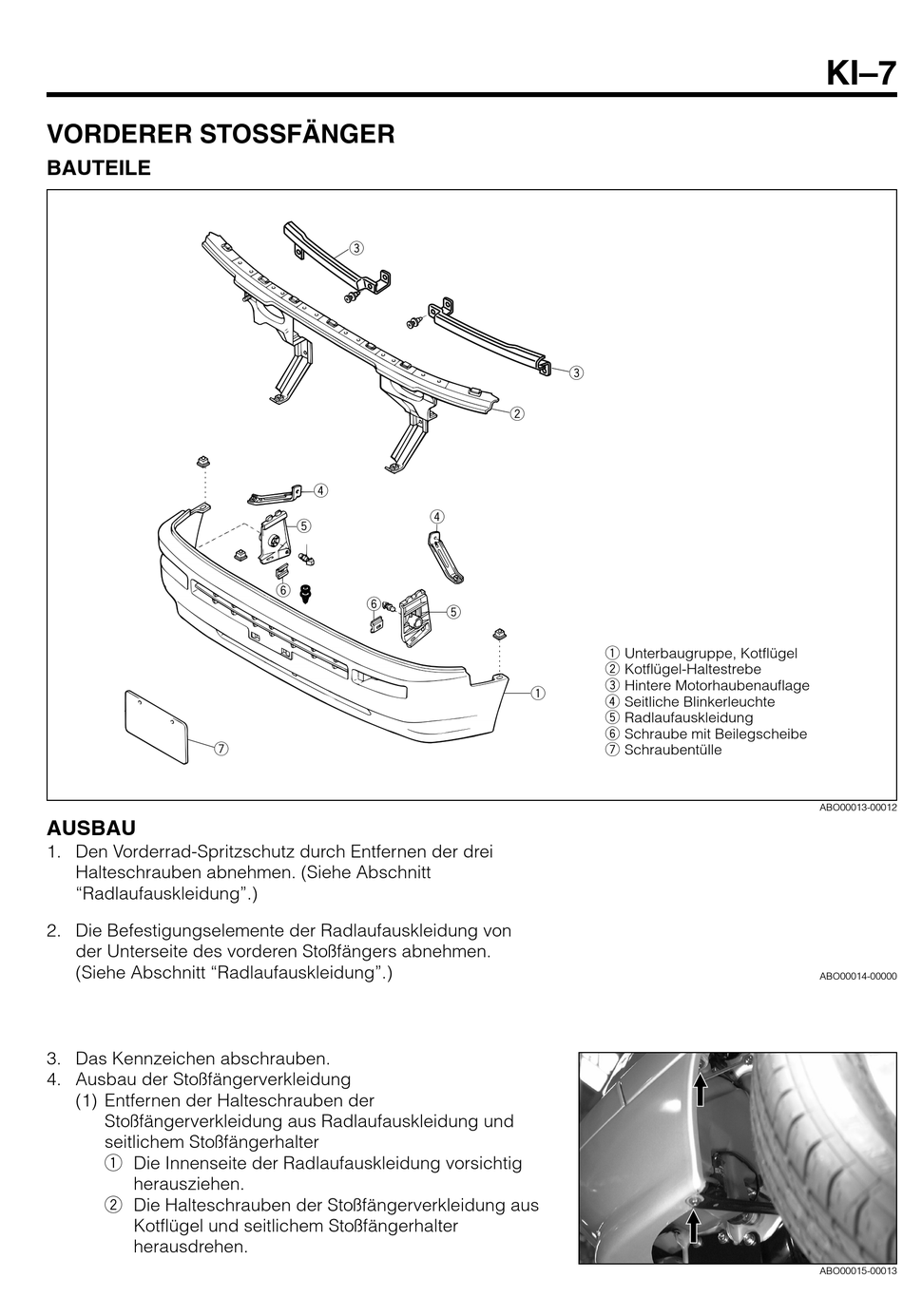

VORDERER STOSSFÄNGER
BAUTEILE
u
AUSBAU
1. Den Vorderrad-Spritzschutz durch Entfernen der drei
Halteschrauben abnehmen. (Siehe Abschnitt
"Radlaufauskleidung".)
2. Die Befestigungselemente der Radlaufauskleidung von
der Unterseite des vorderen Stoßfängers abnehmen.
(Siehe Abschnitt "Radlaufauskleidung".)
3. Das Kennzeichen abschrauben.
4. Ausbau der Stoßfängerverkleidung
(1) Entfernen der Halteschrauben der
Stoßfängerverkleidung aus Radlaufauskleidung und
seitlichem Stoßfängerhalter
q Die Innenseite der Radlaufauskleidung vorsichtig
herausziehen.
w Die Halteschrauben der Stoßfängerverkleidung aus
Kotflügel und seitlichem Stoßfängerhalter
herausdrehen.
e
r
r
t
y
y
t
e
w
q Unterbaugruppe, Kotflügel
w Kotflügel-Haltestrebe
e Hintere Motorhaubenauflage
q
r Seitliche Blinkerleuchte
t Radlaufauskleidung
y Schraube mit Beilegscheibe
u Schraubentülle
KI–7
ABO00013-00012
ABO00014-00000
ABO00015-00013
