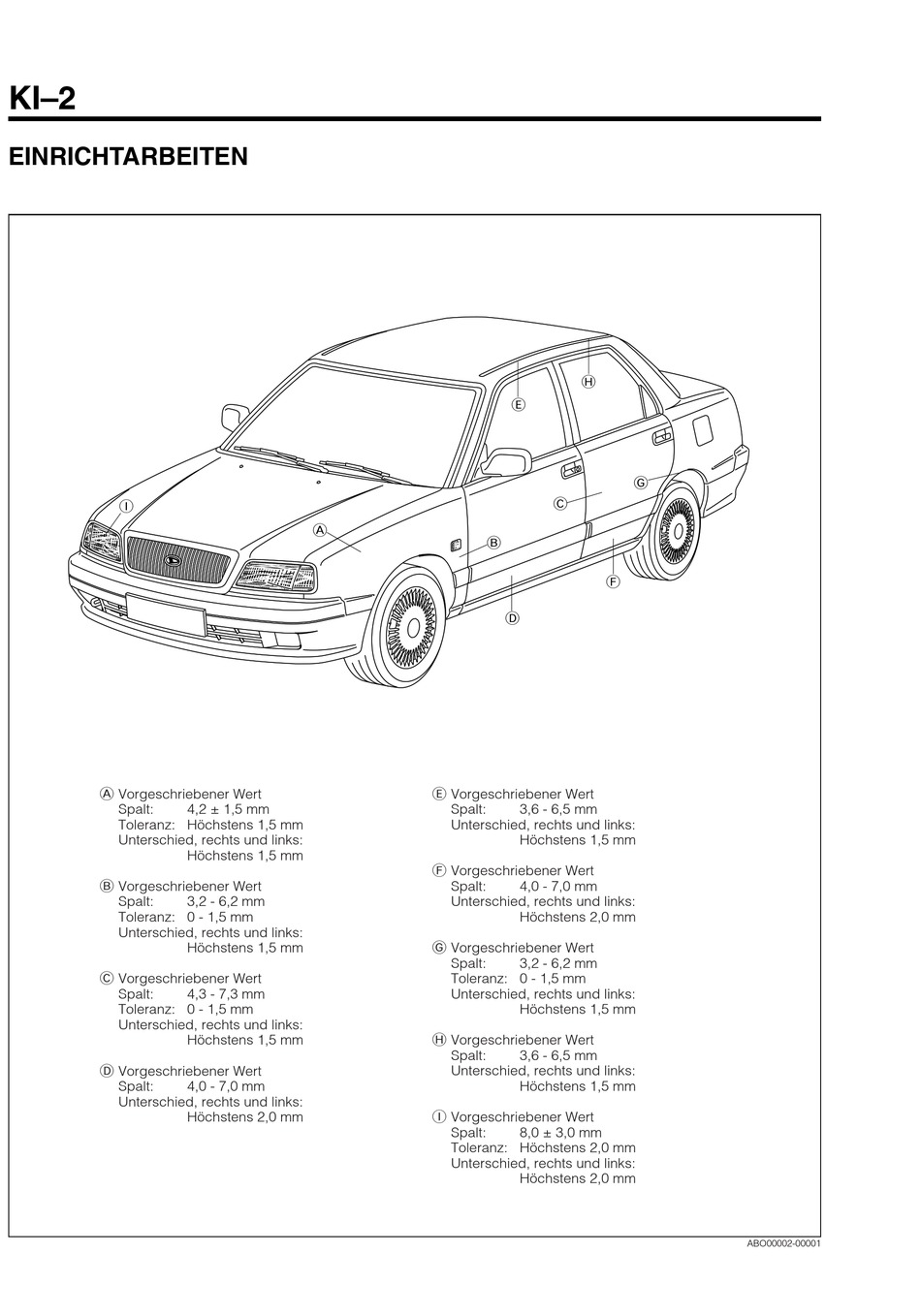

KI–2
EINRICHTARBEITEN
I
A Vorgeschriebener Wert
Spalt:
Toleranz: Höchstens 1,5 mm
Unterschied, rechts und links:
B Vorgeschriebener Wert
Spalt:
Toleranz: 0 - 1,5 mm
Unterschied, rechts und links:
C Vorgeschriebener Wert
Spalt:
Toleranz: 0 - 1,5 mm
Unterschied, rechts und links:
D Vorgeschriebener Wert
Spalt:
Unterschied, rechts und links:
A
4,2 ± 1,5 mm
Höchstens 1,5 mm
3,2 - 6,2 mm
Höchstens 1,5 mm
4,3 - 7,3 mm
Höchstens 1,5 mm
4,0 - 7,0 mm
Höchstens 2,0 mm
H
E
C
B
F
D
E Vorgeschriebener Wert
Spalt:
3,6 - 6,5 mm
Unterschied, rechts und links:
Höchstens 1,5 mm
F Vorgeschriebener Wert
Spalt:
4,0 - 7,0 mm
Unterschied, rechts und links:
Höchstens 2,0 mm
G Vorgeschriebener Wert
Spalt:
3,2 - 6,2 mm
Toleranz: 0 - 1,5 mm
Unterschied, rechts und links:
Höchstens 1,5 mm
H Vorgeschriebener Wert
Spalt:
3,6 - 6,5 mm
Unterschied, rechts und links:
Höchstens 1,5 mm
I Vorgeschriebener Wert
Spalt:
8,0 ± 3,0 mm
Toleranz: Höchstens 2,0 mm
Unterschied, rechts und links:
Höchstens 2,0 mm
G
ABO00002-00001
