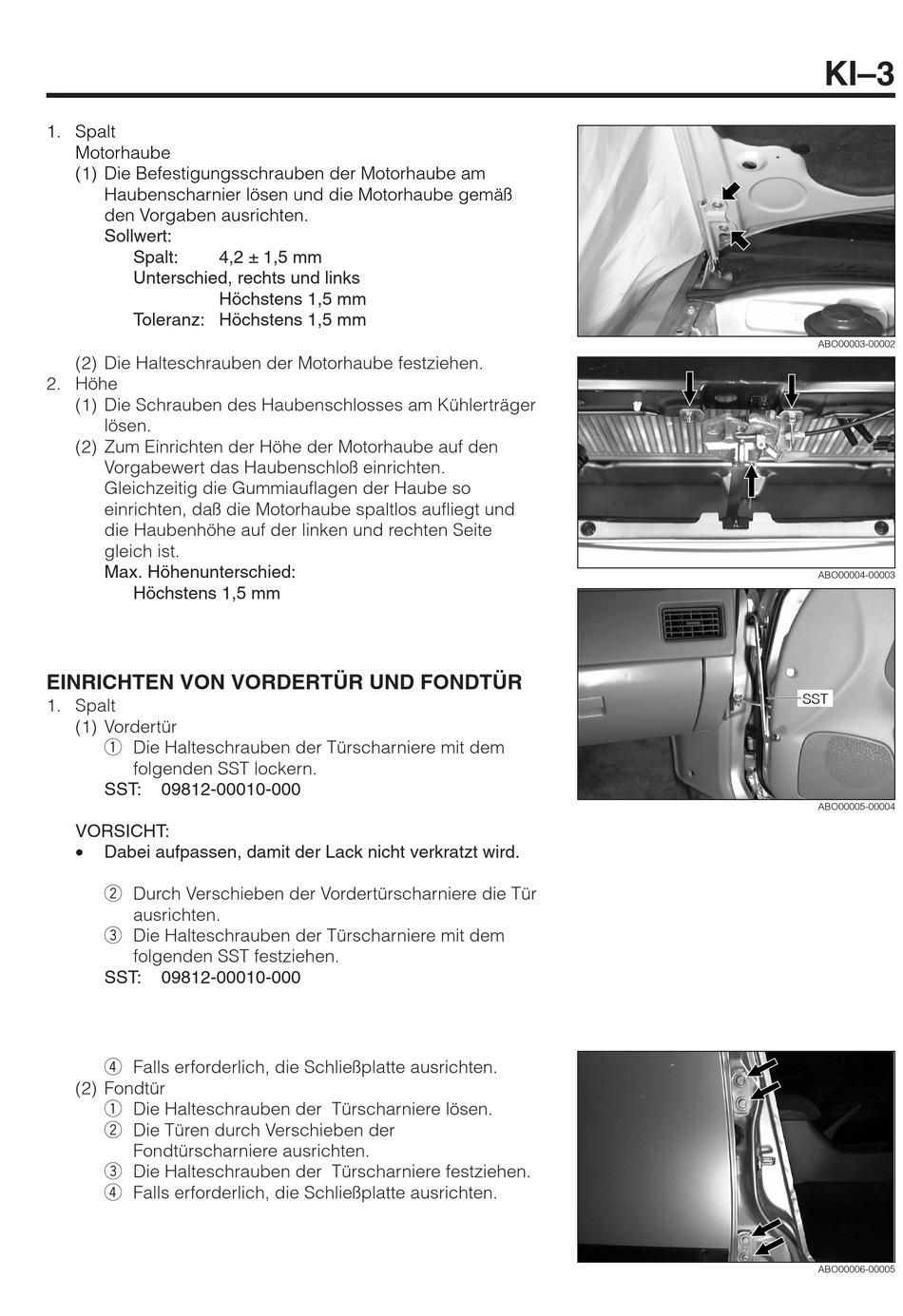

1. Spalt
Motorhaube
(1) Die Befestigungsschrauben der Motorhaube am
Haubenscharnier lösen und die Motorhaube gemäß
den Vorgaben ausrichten.
Sollwert:
Spalt:
Unterschied, rechts und links
Toleranz: Höchstens 1,5 mm
(2) Die Halteschrauben der Motorhaube festziehen.
2. Höhe
(1) Die Schrauben des Haubenschlosses am Kühlerträger
lösen.
(2) Zum Einrichten der Höhe der Motorhaube auf den
Vorgabewert das Haubenschloß einrichten.
Gleichzeitig die Gummiauflagen der Haube so
einrichten, daß die Motorhaube spaltlos aufliegt und
die Haubenhöhe auf der linken und rechten Seite
gleich ist.
Max. Höhenunterschied:
Höchstens 1,5 mm
EINRICHTEN VON VORDERTÜR UND FONDTÜR
1. Spalt
(1) Vordertür
q Die Halteschrauben der Türscharniere mit dem
folgenden SST lockern.
SST:
09812-00010-000
VORSICHT:
•
Dabei aufpassen, damit der Lack nicht verkratzt wird.
w Durch Verschieben der Vordertürscharniere die Tür
ausrichten.
e Die Halteschrauben der Türscharniere mit dem
folgenden SST festziehen.
SST:
09812-00010-000
r Falls erforderlich, die Schließplatte ausrichten.
(2) Fondtür
q Die Halteschrauben der Türscharniere lösen.
w Die Türen durch Verschieben der
Fondtürscharniere ausrichten.
e Die Halteschrauben der Türscharniere festziehen.
r Falls erforderlich, die Schließplatte ausrichten.
4,2 ± 1,5 mm
Höchstens 1,5 mm
KI–3
ABO00003-00002
ABO00004-00003
SST
ABO00005-00004
ABO00006-00005
