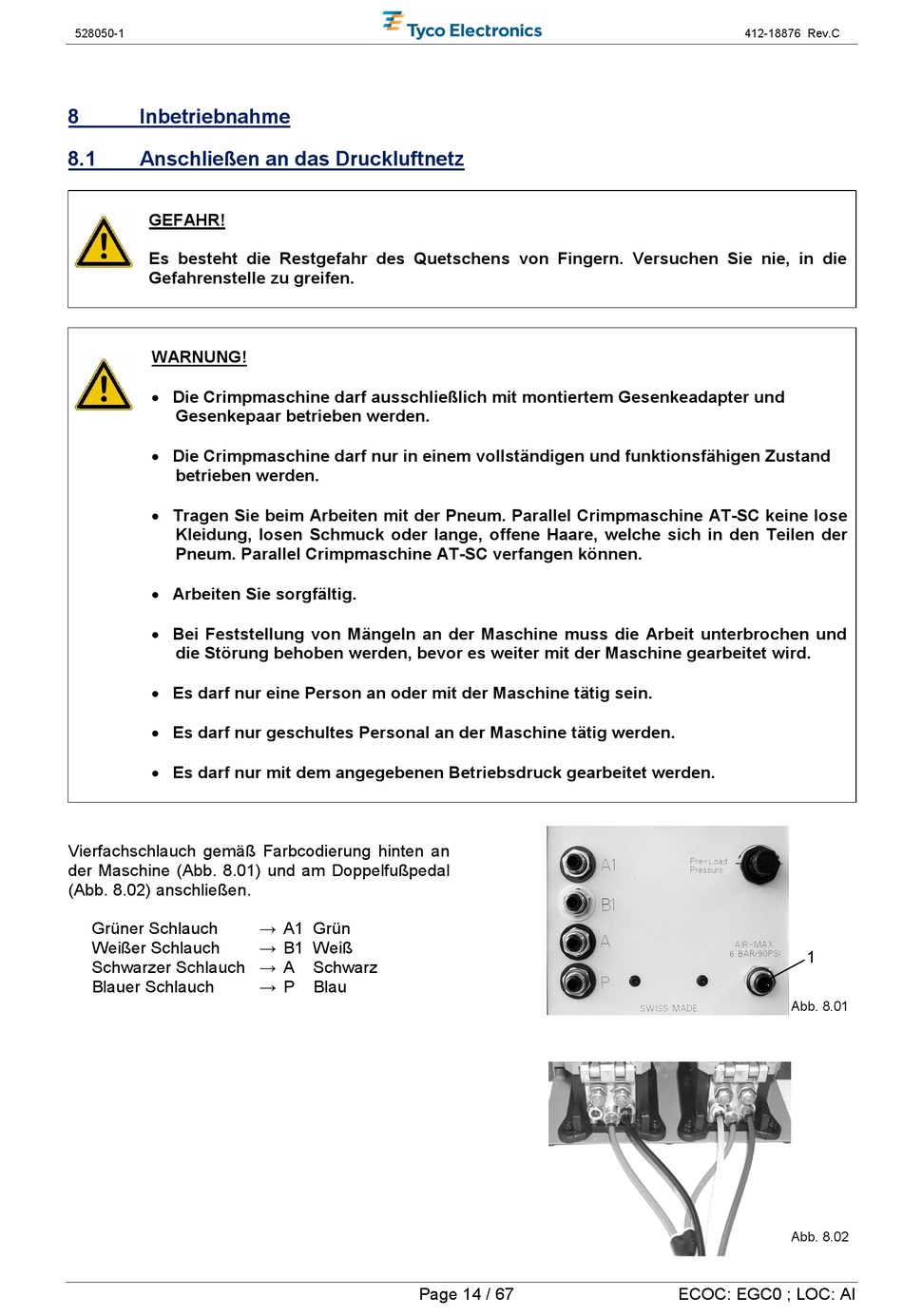

528050-1
8
Inbetriebnahme
8.1
Anschließen an das Druckluftnetz
GEFAHR!
Es besteht die Restgefahr des Quetschens von Fingern. Versuchen Sie nie, in die
Gefahrenstelle zu greifen.
WARNUNG!
Die Crimpmaschine darf ausschließlich mit montiertem Gesenkeadapter und
Gesenkepaar betrieben werden.
Die Crimpmaschine darf nur in einem vollständigen und funktionsfähigen Zustand
betrieben werden.
Tragen Sie beim Arbeiten mit der Pneum. Parallel Crimpmaschine AT-SC keine lose
Kleidung, losen Schmuck oder lange, offene Haare, welche sich in den Teilen der
Pneum. Parallel Crimpmaschine AT-SC verfangen können.
Arbeiten Sie sorgfältig.
Bei Feststellung von Mängeln an der Maschine muss die Arbeit unterbrochen und
die Störung behoben werden, bevor es weiter mit der Maschine gearbeitet wird.
Es darf nur eine Person an oder mit der Maschine tätig sein.
Es darf nur geschultes Personal an der Maschine tätig werden.
Es darf nur mit dem angegebenen Betriebsdruck gearbeitet werden.
Vierfachschlauch gemäß Farbcodierung hinten an
der Maschine (Abb. 8.01) und am Doppelfußpedal
(Abb. 8.02) anschließen.
Grüner Schlauch
Weißer Schlauch
Schwarzer Schlauch → A
Blauer Schlauch
→ A1 Grün
→ B1 Weiß
Schwarz
→ P
Blau
Page 14 / 67
412-18876 Rev.C
1
Abb. 8.01
Abb. 8.02
ECOC: EGC0 ; LOC: AI
