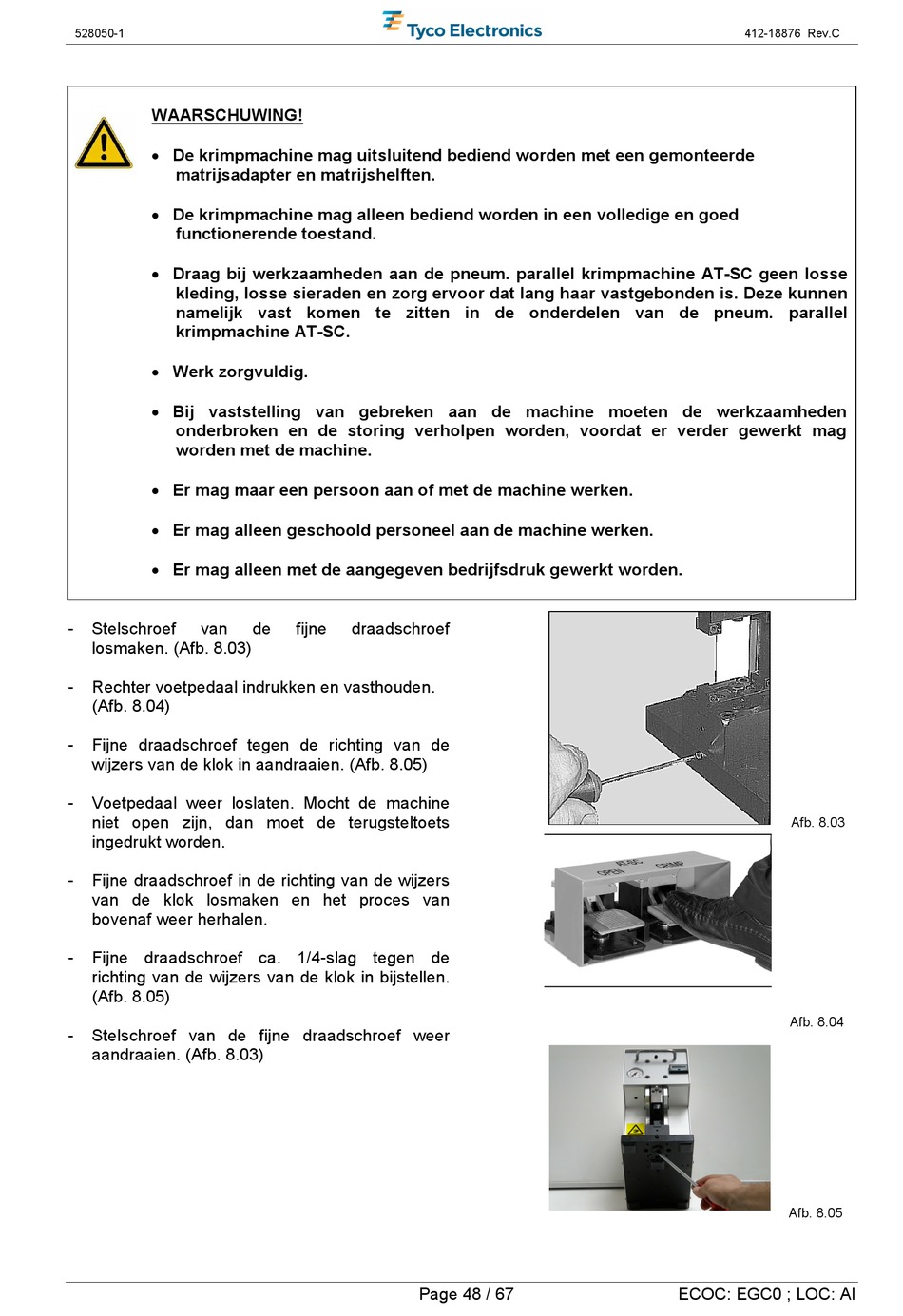

Tyco Electronics AT-SC Betriebsanleitung Seite 48

528050-1
WAARSCHUWING!
 De krimpmachine mag uitsluitend bediend worden met een gemonteerde
matrijsadapter en matrijshelften.
 De krimpmachine mag alleen bediend worden in een volledige en goed
functionerende toestand.
 Draag bij werkzaamheden aan de pneum. parallel krimpmachine AT-SC geen losse
kleding, losse sieraden en zorg ervoor dat lang haar vastgebonden is. Deze kunnen
namelijk vast komen te zitten in de onderdelen van de pneum. parallel
krimpmachine AT-SC.
 Werk zorgvuldig.
 Bij vaststelling van gebreken aan de machine moeten de werkzaamheden
onderbroken en de storing verholpen worden, voordat er verder gewerkt mag
worden met de machine.
 Er mag maar een persoon aan of met de machine werken.
 Er mag alleen geschoold personeel aan de machine werken.
 Er mag alleen met de aangegeven bedrijfsdruk gewerkt worden.
- Stelschroef van
losmaken. (Afb. 8.03)
- Rechter voetpedaal indrukken en vasthouden.
(Afb. 8.04)
- Fijne draadschroef tegen de richting van de
wijzers van de klok in aandraaien. (Afb. 8.05)
- Voetpedaal weer loslaten. Mocht de machine
niet open zijn, dan moet de terugsteltoets
ingedrukt worden.
- Fijne draadschroef in de richting van de wijzers
van de klok losmaken en het proces van
bovenaf weer herhalen.
- Fijne draadschroef ca. 1/4-slag tegen de
richting van de wijzers van de klok in bijstellen.
(Afb. 8.05)
- Stelschroef van de fijne draadschroef weer
aandraaien. (Afb. 8.03)
de fijne draadschroef
Page 48 / 67
412-18876 Rev.C
Afb. 8.03
Afb. 8.04
Afb. 8.05
