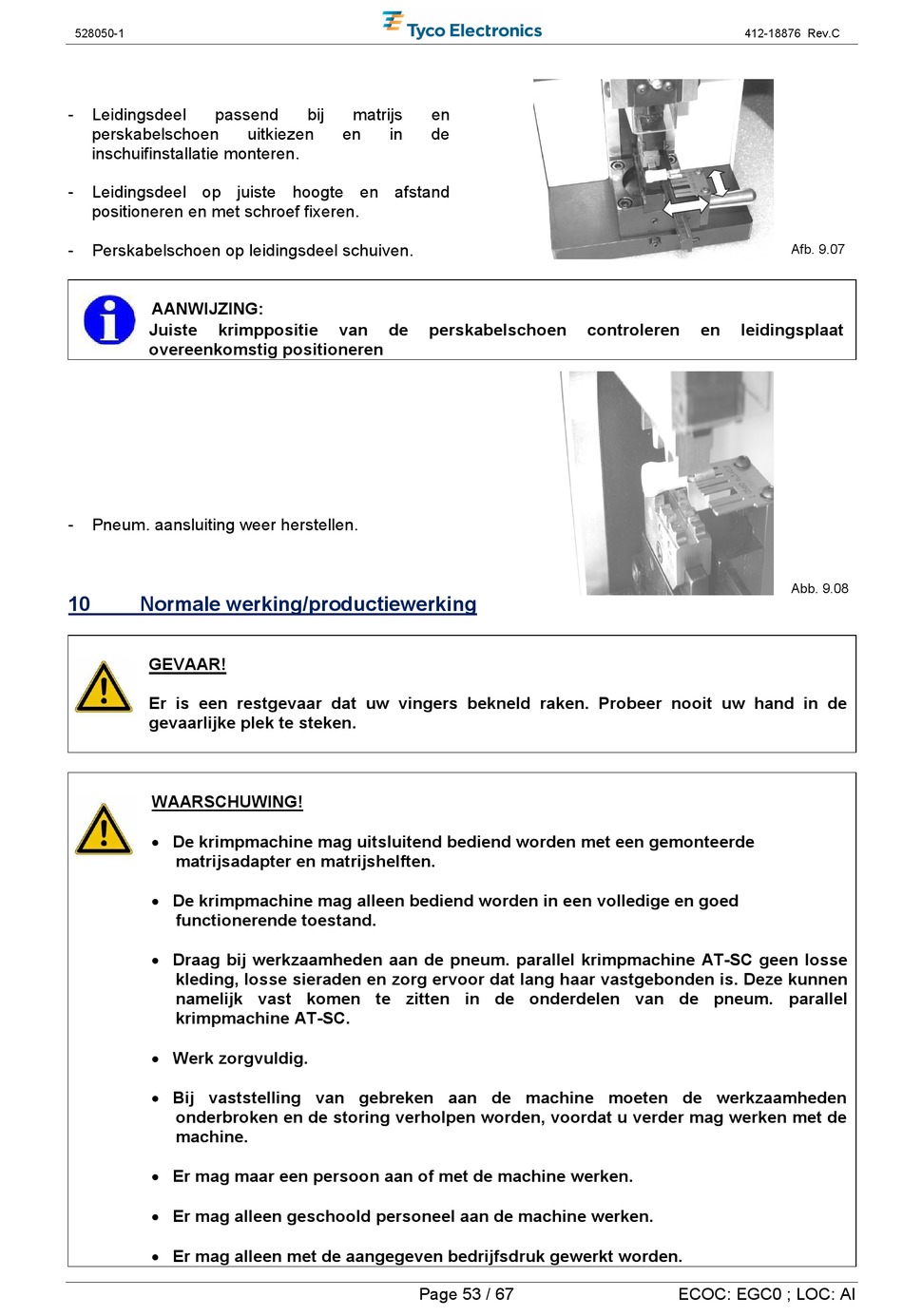

Normale Werking/Productiewerking - Tyco Electronics At-Sc Betriebsanleitung

528050-1
- Leidingsdeel passend
perskabelschoen
inschuifinstallatie monteren.
- Leidingsdeel op juiste hoogte en afstand
positioneren en met schroef fixeren.
- Perskabelschoen op leidingsdeel schuiven.
AANWIJZING:
Juiste krimppositie
overeenkomstig positioneren
- Pneum. aansluiting weer herstellen.
10

Normale werking/productiewerking

GEVAAR!
Er is een restgevaar dat uw vingers bekneld raken. Probeer nooit uw hand in de
gevaarlijke plek te steken.
WAARSCHUWING!
 De krimpmachine mag uitsluitend bediend worden met een gemonteerde
matrijsadapter en matrijshelften.
 De krimpmachine mag alleen bediend worden in een volledige en goed
functionerende toestand.
 Draag bij werkzaamheden aan de pneum. parallel krimpmachine AT-SC geen losse
kleding, losse sieraden en zorg ervoor dat lang haar vastgebonden is. Deze kunnen
namelijk vast komen te zitten in de onderdelen van de pneum. parallel
krimpmachine AT-SC.
 Werk zorgvuldig.
 Bij vaststelling van gebreken aan de machine moeten de werkzaamheden
onderbroken en de storing verholpen worden, voordat u verder mag werken met de
machine.
 Er mag maar een persoon aan of met de machine werken.
 Er mag alleen geschoold personeel aan de machine werken.
 Er mag alleen met de aangegeven bedrijfsdruk gewerkt worden.
bij matrijs
uitkiezen en in
van de
en
de
perskabelschoen controleren
Page 53 / 67
412-18876 Rev.C
Afb. 9.07
en leidingsplaat
Abb. 9.08
ECOC: EGC0 ; LOC: AI
