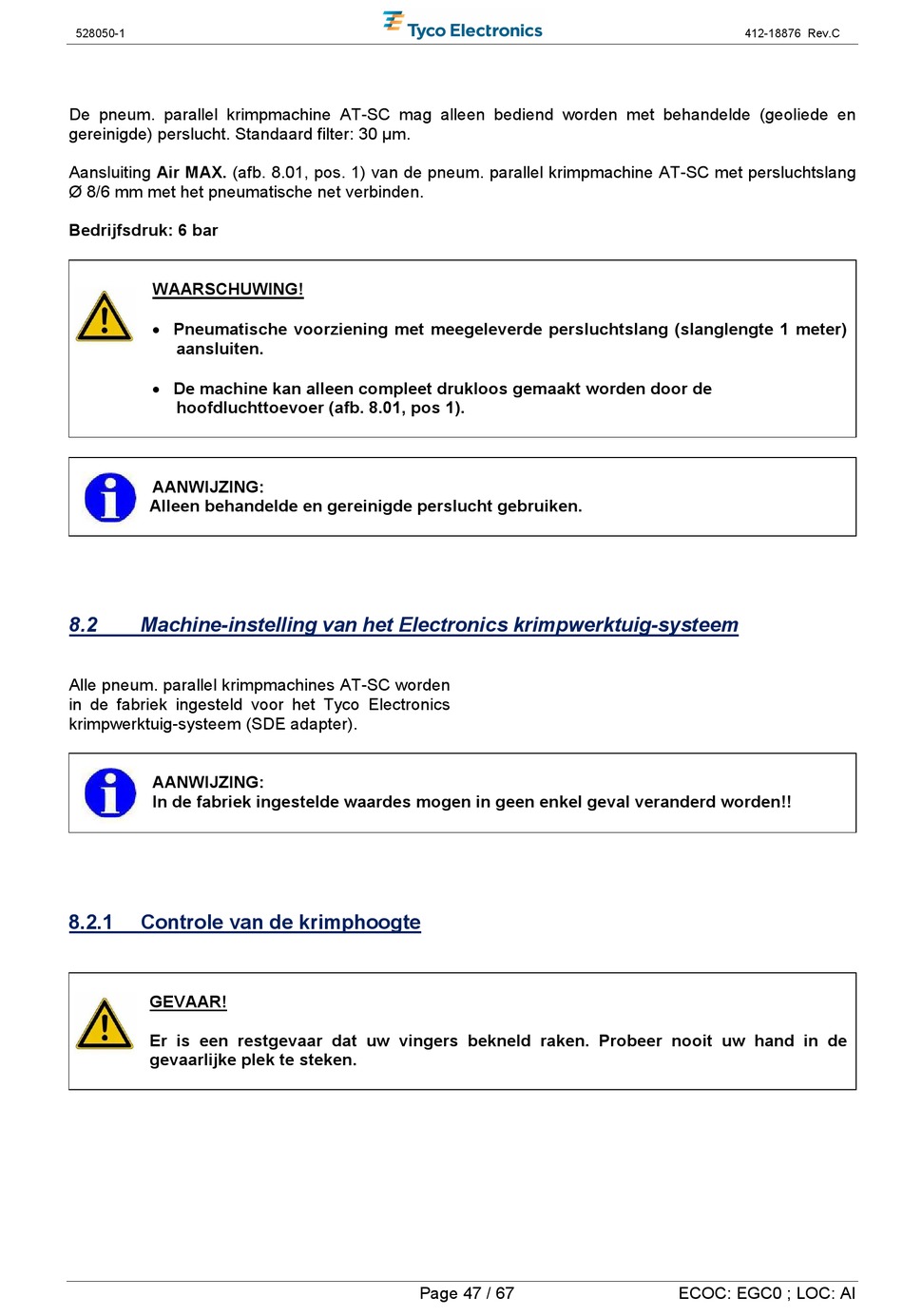

528050-1
De pneum. parallel krimpmachine AT-SC mag alleen bediend worden met behandelde (geoliede en
gereinigde) perslucht. Standaard filter: 30 m.
Aansluiting Air MAX. (afb. 8.01, pos. 1) van de pneum. parallel krimpmachine AT-SC met persluchtslang
Ø 8/6 mm met het pneumatische net verbinden.
Bedrijfsdruk: 6 bar
WAARSCHUWING!
 Pneumatische voorziening met meegeleverde persluchtslang (slanglengte 1 meter)
aansluiten.
 De machine kan alleen compleet drukloos gemaakt worden door de
hoofdluchttoevoer (afb. 8.01, pos 1).
AANWIJZING:
Alleen behandelde en gereinigde perslucht gebruiken.
8.2

Machine-instelling van het Electronics krimpwerktuig-systeem

Alle pneum. parallel krimpmachines AT-SC worden
in de fabriek ingesteld voor het Tyco Electronics
krimpwerktuig-systeem (SDE adapter).
AANWIJZING:
In de fabriek ingestelde waardes mogen in geen enkel geval veranderd worden!!
8.2.1

Controle van de krimphoogte

GEVAAR!
Er is een restgevaar dat uw vingers bekneld raken. Probeer nooit uw hand in de
gevaarlijke plek te steken.
Page 47 / 67
412-18876 Rev.C
ECOC: EGC0 ; LOC: AI
