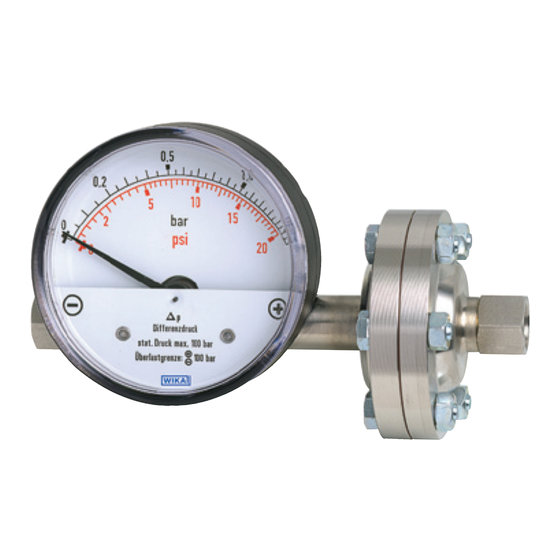

Differential Pressure Gauges with magnetic piston Model 700.0X
per directive 94/9/EC (ATEX)
Differenzdruckmessgeräte mit Magnetkolben Typ 700.0X
nach Richtlinie 94/9/EG (ATEX)
Manomètres pour pression différentielle avec piston magnétique
Type 700.0X selon directive 94/9/EG (ATEX)
II 2 GD c
Model 700.01.080 per ATEX
Operating Instructions
Betriebsanleitung
Mode d'emploi
Model 700.02.080 per ATEX
GB
D
F
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für WIKA 700.02.080
Inhaltszusammenfassung für WIKA 700.02.080
- Seite 1 Differential Pressure Gauges with magnetic piston Model 700.0X per directive 94/9/EC (ATEX) Differenzdruckmessgeräte mit Magnetkolben Typ 700.0X nach Richtlinie 94/9/EG (ATEX) Manomètres pour pression différentielle avec piston magnétique Type 700.0X selon directive 94/9/EG (ATEX) II 2 GD c Model 700.01.080 per ATEX Model 700.02.080 per ATEX...
- Seite 2 Operating instructions Model 700.0X per ATEX Page 1 – 8 Betriebsanleitung Typ 700.0X nach ATEX Seite 9 – 14 Mode d'emploi Type 700.0X selon ATEX Page 15 – 20 WIKA Operating instructions differential pressure gauges with piston per ATEX...
-
Seite 3: Inhaltsverzeichnis
Technical data and intended use Requirements for use in potentially explosive atmospheres Installation Commissioning Options / accessories Maintenance and servicing / cleaning Repairs Disposal Enclosure 1: Declaration of conformity for Models 700.0X WIKA Operating instructions differential pressure gauges with piston per ATEX... -
Seite 4: Safety Instructions
/ air supply systems and their processing, where there areno magnetic particles present. In processes with suspended particles, the Model 700.02 should be used. Further information on the gauge design, see Data Sheet PM 07.14 WIKA Operating instructions differential pressure gauges with piston per ATEX... -
Seite 5: Technical Data And Intended Use
If this is not possible, the following limit values must not be exceeded: Frequency range < 150 Hz Acceleration < 0.7 g (7 m/s WIKA Operating instructions differential pressure gauges with piston per ATEX... -
Seite 6: Requirements For Use In Potentially Explosive Atmospheres
(in the pressure system) (ignition temperature) T 6 ( > 85 °C) +70 °C T 5 ( > 100 °C) +85 °C all other temperature classes +100 °C WIKA Operating instructions differential pressure gauges with piston per ATEX... -
Seite 7: Installation
Installation / fastening by means of mounting brackets Hexagon nut without Reed contact M8 x 50 (M8 x 100) with Reed contact Slotted screw M4 x 10 Drag pointer Plug Reed case WIKA Operating instructions differential pressure gauges with piston per ATEX... -
Seite 8: Commissioning
Once this has been done, the measuring system should be locked again (max. tightening torque 2.5 Nm). During the commissioning process pressure peaks must be avoided at all costs. Open the shut-off valves slowly. WIKA Operating instructions differential pressure gauges with piston per ATEX... -
Seite 9: Options / Accessories
The Reed contacts may be retrofitted and adjusted by the customer locally. They are fastened by the two screws (D) integrated intp the reed case (C) on the display case with the corresponding female thread. WIKA Operating instructions differential pressure gauges with piston per ATEX... -
Seite 10: Maintenance And Servicing / Cleaning
10. Disposal Dispose of instrument components and packaging materials in accordance with the respective waste treatment and disposal regulations of the region or country to which the instrument is supplied. WIKA Operating instructions differential pressure gauges with piston per ATEX... -
Seite 11: Enclosure 1: Declaration Of Conformity For Models 700.0X
Enclosure 1: WIKA Operating instructions differential pressure gauges with piston per ATEX... - Seite 12 WIKA Operating instructions differential pressure gauges with piston per ATEX...
- Seite 13 Inhalt Inhalt Sicherheitshinweise Beschreibung und Funktionsprinzip Technische Daten und bestimmungsgemäße Verwendung Anforderungen bei Ex-Betrieb Montage Inbetriebnahme Optionen / Zubehör Wartung und Reinigung Reparaturen Entsorgung Anlage 1: Konformitätserklärung für Typen 700.0X WIKA Betriebsanleitung Kolben-Differenzdruckmessgeräte nach ATEX...
-
Seite 14: Sicherheitshinweise
Bewährte Anwendungen/Einsatzgebiete sind Gas- und Luftversorgung und deren Aufbereitung, in denen keine magnetischen Partikel enthalten sind. Befinden sich Schwebekörper im Prozess sollte der Typ 700.02 eingesetzt werden. Weitere Informationen zum Geräteaubau siehe Datenblatt PM 07.14 WIKA Betriebsanleitung Kolben-Differenzdruckmessgeräte nach ATEX... -
Seite 15: Technische Daten Und Bestimmungsgemäße Verwendung
Messstelle zum Druckmessgerät und die Befestigung über eine Messgeräte- halterung eine Entkopplung vom Einbauort erreicht werden. Falls dies nicht möglich ist, dürfen folgende Grenzwerte nicht überschritten werden: Frequenzbereich < 150 Hz Beschleunigung < 0,7 g (7 m/s WIKA Betriebsanleitung Kolben-Differenzdruckmessgeräte nach ATEX... -
Seite 16: Anforderungen Bei Ex-Betrieb
Messstofftemperatur reduziert werden. Zulässige Messstofftemperatur Temperaturklasse der Zulässige maximale Messstofftemperatur umgebenden zündfähigen (im Messsystem) Atmosphäre (Zündtemperatur) T 6 ( > 85 °C) +70 °C T 5 ( > 100 °C) +85 °C alle anderen Temperaturklassen +100 °C WIKA Betriebsanleitung Kolben-Differenzdruckmessgeräte nach ATEX... -
Seite 17: Montage
Wandmontage oder ggf. über eine Kapillare vorzunehmen. Montage an Wand (siehe Zeichnung) Anbringung/Befestigung mittels Messgerätehalter Sechskantschraube M8 x 50 (M8 x 100) ohne Reedkontakt mit Reedkontakt Schlitzschraube M4 x 10 Schleppzeiger Stecker Reedgehäuse WIKA Betriebsanleitung Kolben-Differenzdruckmessgeräte nach ATEX... -
Seite 18: Inbetriebnahme
Der Nullpunkt lässt sich jetzt durch Verschieben des Messsystems nach rechts oder links nachjustieren. Anschließend muss das Messsystem wieder fixiert werden (Anzugsmoment max. 2,5 Nm). Bei der Inbetriebnahme Druckstöße unbedingt vermeiden, Absperrventile langsam öffnen. WIKA Betriebsanleitung Kolben-Differenzdruckmessgeräte nach ATEX... -
Seite 19: Optionen / Zubehör
Schleppzeiger (B) dient zur Überwachung und Kontrolle des minimalen bzw. maximalen aufgetretenen Differenzdruckes. 7.3 Reed-Kontakt Typ 851.3 und 851.3.3 (siehe Darstellungen) Nach Bedarf vor Ort nachrüst- und einstellbar. Befestigung erfolgt über zwei im Reedgehäuse (C) integrierte Schrauben (D) am Anzeigegehäuse mit dem dazugehörigen Innengewinde. WIKA Betriebsanleitung Kolben-Differenzdruckmessgeräte nach ATEX... -
Seite 20: Wartung Und Reinigung
9. Reparaturen Reparaturen sind ausschließlich vom Hersteller oder entsprechend geschultem Personal durchzuführen. Weitere technische Daten bitte dem WIKA Datenblatt PM 07.14 entnehmen. 10. Entsorgung Entsorgen Sie Gerätekomponenten und Verpackungsmaterialien entsprechend den einschlägigen landesspezifischen Abfallbehandlungs- und Entsorgungsvor- schriften des Anliefergebietes. -
Seite 21: Anlage 1: Konformitätserklärung Für Typen 700.0X
Anlage 1: WIKA Betriebsanleitung Kolben-Differenzdruckmessgeräte nach ATEX... - Seite 22 WIKA Betriebsanleitung Kolben-Differenzdruckmessgeräte nach ATEX...
- Seite 23 Exigences pour l‘utilisation en atmosphères potentiellement explosives Montage Mise en service Options / accessoires Entretien / nettoyage Réparations Mise au rebus Annexe 1: Déclaration de Conformité des types 700.0X (allemand / anglais) WIKA Mode d'emploi manomètres pour pression différentielle avec piston selon ATEX...
-
Seite 24: Consignes De Sécurité
Il faut utiliser le modèle 700.02 si des matières en suspension se trouvent dans le fluide process. Pour d‘autres informations sur la construction de l‘appareil, veuillez consulter la fiche technique PM 07.14. WIKA Mode d'emploi manomètres pour pression différentielle avec piston selon ATEX... -
Seite 25: Caractéristiques Techniques Et Utilisation Correspondante
Dans le cas où cela n‘est pas possible, les valeurs suivantes ne doivent pas être dépassées: Plage de fréquence < 150 Hz Accélération < 0,7 g (7 m/s WIKA Mode d'emploi manomètres pour pression différentielle avec piston selon ATEX... -
Seite 26: Exigences Pour L'utilisation En Atmosphères Potentiellement Explosives
(dans le système de mesure) (température d‘inflammation) T 6 ( > 85 °C) +70 °C T 5 ( > 100 °C) +85 °C toutes les autres classes de température +100 °C WIKA Mode d'emploi manomètres pour pression différentielle avec piston selon ATEX... -
Seite 27: Montage
Pose / fixation à l‘aide d‘un support d‘appareil de mesure vis à tête hexagonal sans contact reed M8 x 50 (M8 x 100) avec contact reed vis à tête fendue M4 x 10 Aiguille suiveuse Connecteur Boîtier reed WIKA Mode d'emploi manomètres pour pression différentielle avec piston selon ATEX... -
Seite 28: Mise En Service
Lors de la mise en service il faut absolument éviter les coups de bélier. Ouvrir lentement les vannes de fermeture. Lors de la mise en service il faut absolument éviter les coups de bélier. Ouvrir lentement les vannes de fermeture. WIKA Mode d'emploi manomètres pour pression différentielle avec piston selon ATEX... -
Seite 29: Options / Accessoires
Montage possible sur site a posteriori. La fixation s‘effectue à l‘aide de deux vis intégrées au boîtier du commutateur (D) et le taraudage correspondant dans le boîtier de l‘affichage. WIKA Mode d'emploi manomètres pour pression différentielle avec piston selon ATEX... -
Seite 30: Entretien / Nettoyage
Toute réparation doit être exclusivement confiée au fabricant ou à du person- nel qualifié correspondant. Pour autres données, se reporter à la fiche type WIKA AC 08.01 ou à la fiche technique de l’instrument correspondant. Pour autres données, se reporter à la fiche technique de l‘instrument correspondant PM 07.14. -
Seite 31: Annexe 1: Déclaration De Conformité Des Types 700.0X
Annexe 1: WIKA Mode d'emploi manomètres pour pression différentielle avec piston selon ATEX... - Seite 32 Technical alteration rights reserved. Technische Änderungen vorbehalten. Sous réserve de modifications techniques. WIKA Alexander Wiegand GmbH & Co. KG Alexander-Wiegand-Straße 30 63911 Klingenberg Germany • Phone (+49) 9372/132-0 (+49) 9372/132-406 E-Mail info@wika.de www.wika.de WIKA Betriebsanleitung Kolben-Differenzdruckmessgeräte nach ATEX...
