5.6.3
Abweichungen in der Leistung
Die Graphik "Schwankungen der Sättigungstemperatur in den Druckleitungen" kann verwendet werden, um den tatsäch-
lichen Druckverlust und den daraus resultierenden Koeffizienten der Leistungsreduzierung zu berechnen.
Aufgrund der Sollkühlleistung für jeden Kühlkreis:
- den Druckverlust pro Meter Länge aufgrund der tatsächlich verwendeten Durchmesser feststellen;
- mit der tatsächlichen äquivalenten Länge für jeden Durchmesser multiplizieren;
- falls mehrere, unterschiedliche Durchmesser verwendet wurden, das erzielte Resultat summieren, um den Gesamt-
druckverlust pro Kühlkreis (ausgedrückt in °C) zu erhalten;
- Auf der Basis des Gesamtdruckverlusts den prozentualen Leistungsverlust und den Anstieg des Stromverbrauchs in
der nachfolgend aufgeführten Zeichnung feststellen.
Auf die Größen 66,3 und 82,3 achten, deren Kreisläufe in 1/3 und 2/3 unterteilt sind.

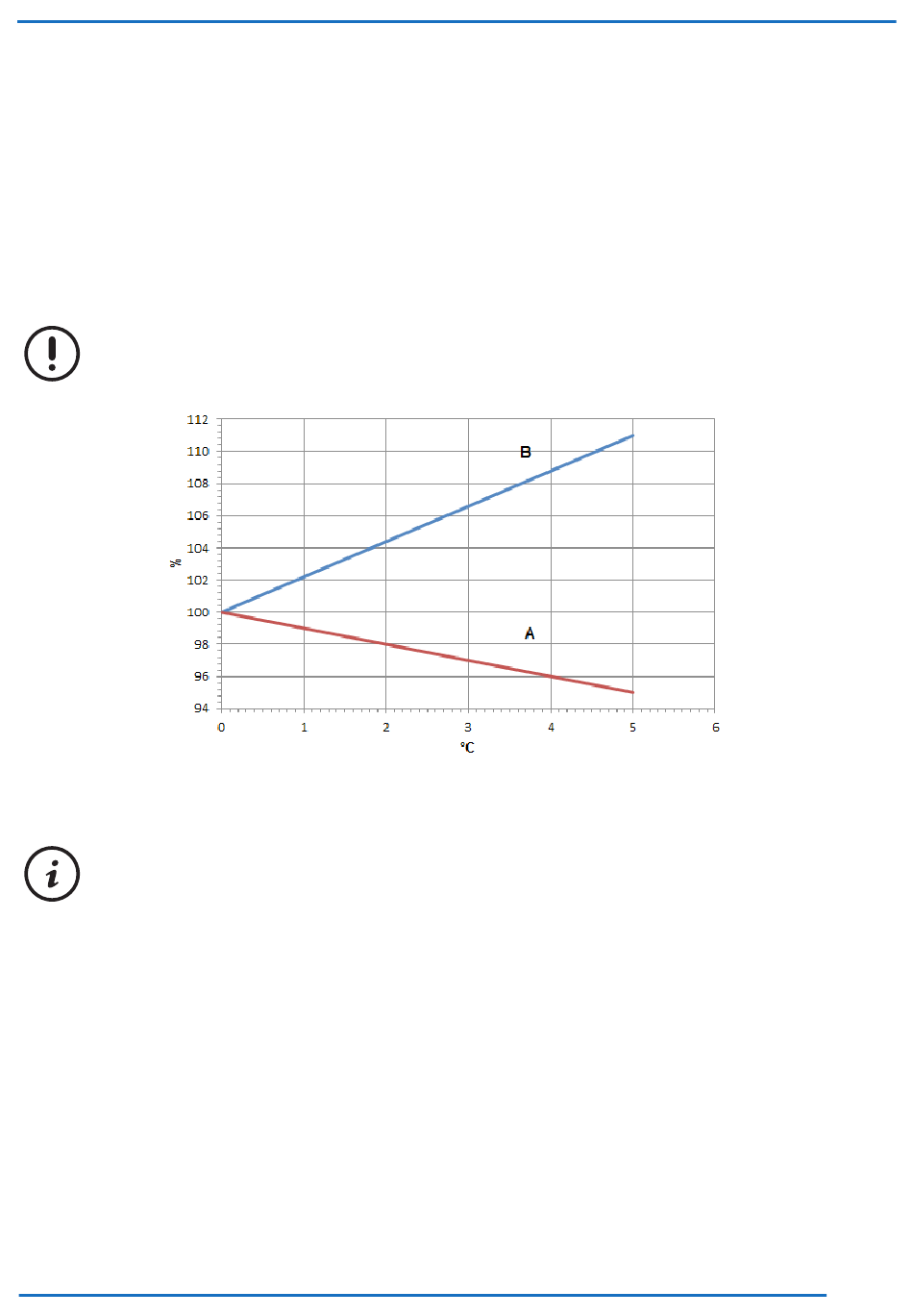

Abb. 17 Leistungsverlust (Kurve A) und Anstieg des Energieverbrauchs (Kurve B) im Verhältnis zum Anstieg der gesättigten Verflüssigungstem-
Wenn der Verlust über 3-4 °C liegt, sollte der Remote-Verflüssiger um eine Größe erhöht werden. Dadurch
werden auch unerwünschte Betriebsunterbrechungen durch Auslösung des Hochdruck-Druckwächters bei
hohen Außentemperaturen vermieden (die Verringerung der Betriebsgrenzen in Betracht ziehen).
Wir behalten uns das Recht vor, ohne Vorankündigung Abänderungen am Projekt vorzunehmen.
peratur.
