5.3.2

Untergestell (Versionen UNDER)

Die Einheiten mit Luftstrom nach unten benötigen eine geeignete Stütze, da sie in der Regel in Räumen mit angehobenem
Boden installiert werden. Hierzu ist ein Untergestell mit einstellbaren Stützfüßen als Zubehörteil erhältlich; gegebenenfalls
ist es mit einem Luftausströmer ausgestattet.
Die Einheit wird mit M8-Schrauben mit einer passenden Länge über die vorgesehenen Löcher und Gewindeeinsätze am
Gestell befestigt.
Es wird empfohlen, eine dünne Kälteschutzdichtung (nicht mitgeliefert) zwischen den Kontaktflächen zu platzieren, um das
Austreten von Luft zu verhindern.
5.3.3 Separates Lüfterteil
Als Erstes wird das Lüfterteil entweder unter oder über dem Boden installiert, je nachdem, welche Art von Installation vor-
gesehen ist; anschließend wird das Teil der Einheit über dem Lüfterteil installiert.
Die beiden Teile werden mithilfe von M8-Schrauben mit passender Länge über die Löcher und Gewindeeinsätze, die auf
der Basis der Einheit und am oberen Ring des Lüfterteils vorgesehen sind, aneinander angeschlossen.
Falls aufgrund der Installationsposition nicht alle Befestigungspunkte zugänglich sind, reicht es aus, die Einheit an 4 der 6
vorgesehenen Punkte an das Lüfterteil anzuschließen.
Es wird empfohlen, eine dünne Kälteschutzdichtung (nicht mitgeliefert) zwischen den Kontaktflächen zu platzieren, um das
Austreten von Luft zu verhindern.
Die Stromverbindungen zwischen den zwei Teilen erfolgen mittels Schnellverbindern mit Schrauben; Stecker und Buchse
jeder Steckverbindung müssen mit einem Anzugsmoment von 5 Nm festgezogen werden.
Schraubenschlüssel zum Festziehen der Steckverbindung verwenden (Abb.).
Elektrische Anschlüsse gemäß Schaltplan.
Nach dem Festziehen der Steckverbinder die Kabel und Steckverbinder selbst mit Schellen oder anderen mechanischen
Systemen befestigen, damit sie sich nicht bewegen oder mit such bewegenden Organen interferieren können.
Bevor die beiden Einheiten verbunden werden müssen die Kondenswasserleitungen durch die vorhandenen Öffnungen am
Oberteil des Lüfterteils geführt werden.
5.3.4 Positionierung des Luftverflüssigers
Für die Positionierung des Remote-Verflüssigers auf das zugehörige Handbuch Bezug nehmen.
28
Übersetzung der Originalanleitungen

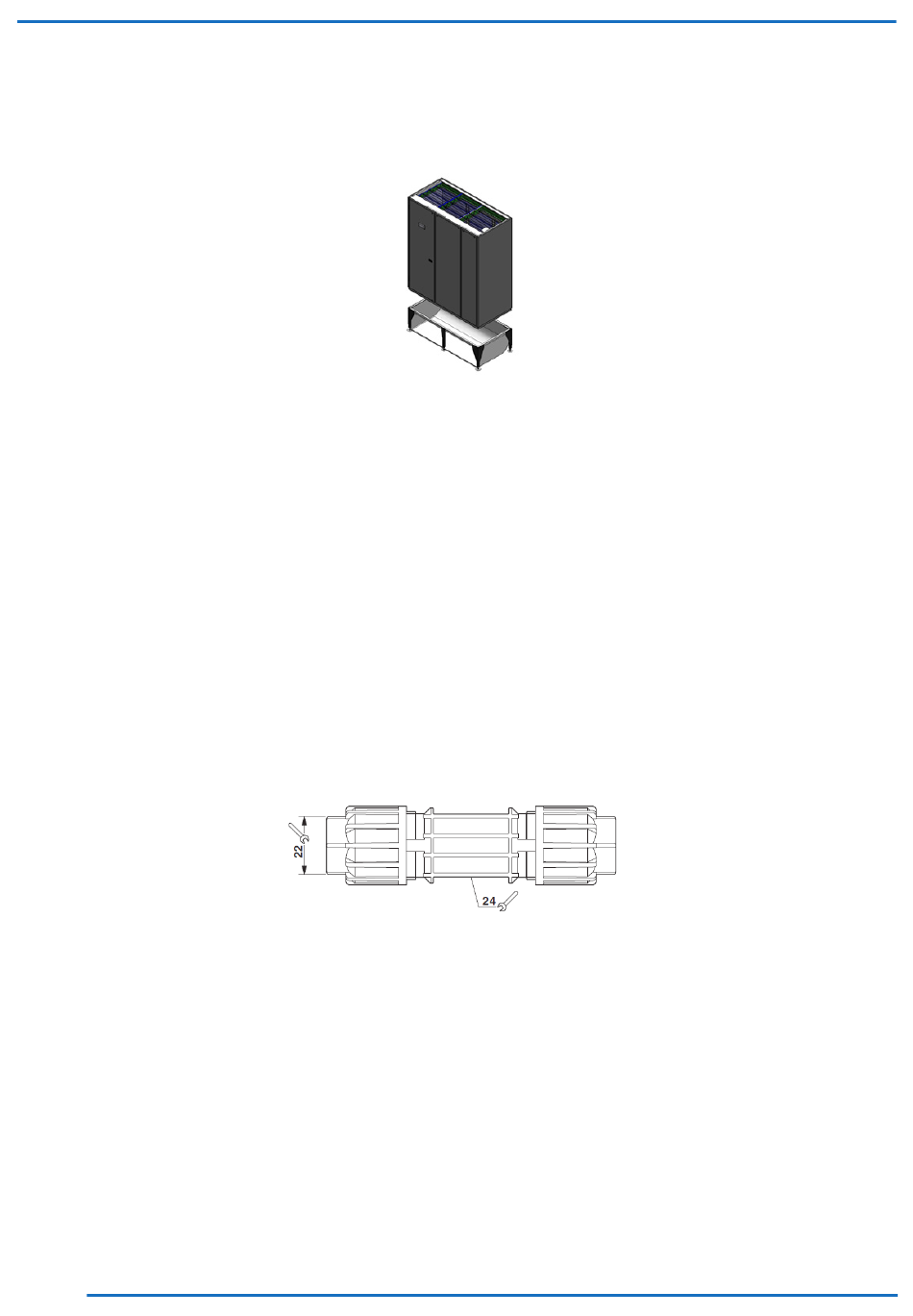

Abb. 8 Untergestell
Abb. 9 Festziehen der Steckverbindung
