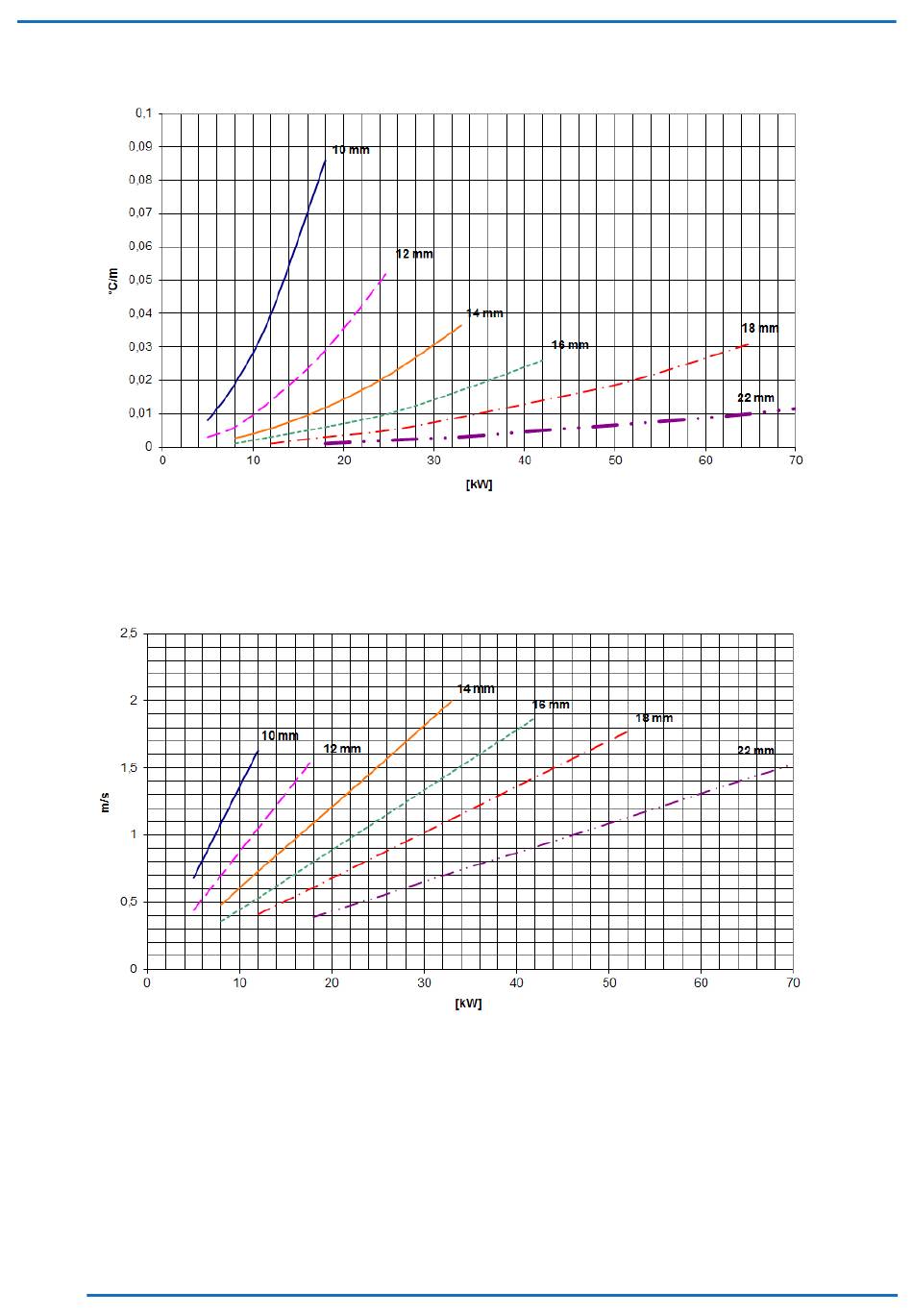

Dieses Diagramm ist nützlich, um die Abweichung der Sättigungstemperatur pro äquivalentem Linearmeter ungefähr zu
bestimmen, je nach Kühlleistung und nach Durchmesser der Kühlflüssigkeitsleitung.
Dieses Diagramm ist nützlich, um die Geschwindigkeit des Kühlmittelflusses (ausgedrückt in Metern pro Sekunde) unge-
fähr zu bestimmen, je nach Kühlleistung und nach Durchmesser der Flüssigkeitsleitung.
Diese Diagramme sowie die auf der vorigen Seite sind unter folgenden Bedingungen gültig:
- gesättigte Verdampfungstemperatur = 8°C;
- Überhitzung = 5°C;
- gesättigte Verflüssigungstemperatur = 50°C;
- Unterkühlung = 5°C.
40
Übersetzung der Originalanleitungen
Abb. 15 Abweichung der Sättigungstemperatur
Abb. 16 Geschwindigkeit in den Leitungen der Kühlflüssigkeit
