5.3 Montage

Bei der Installation dieser Einheiten sind unterschiedliche Schritte erforderlich, je nach Funktionsweise und Geräte-Typ.
Folgende Fälle sind möglich:
- Einheiten, die nur aus einer Wasserbatterie bestehen; diese Einheiten werden vor dem Versand im Werk abgenommen;
bei der Installation müssen nur noch die elektrischen und hydraulischen Anschlüsse durchgeführt werden.
- Einheiten, die den Kühlzyklus verwenden und mit einem Wasserkondensator ausgestattet sind; auch in diesem Fall
werden die Einheiten vor dem Versand im Werk abgenommen; bei der Installation müssen nur noch die elektrischen
und hydraulischen Anschlüsse vorgenommen werden.
- Einheiten, die den Kühlzyklus verwenden und für die ein Remote-Verflüssiger vorgesehen ist; hinsichtlich ihres Betriebs
wird im Werk ein Betriebstest durchgeführt, bevor die Einheiten versandt werden. Der Kühlkreis ist mit Stickstoff gefüllt
und die Öl-Ladung ist innen im Verdichter. Außer den elektrischen und ggf. den hydraulischen Anschlüssen muss auch
der Kühlkreis angeschlossen werden.
- Einheiten, die sowohl den Kühlkreis als auch Wasserbatterien verwenden; für diese Einheiten gibt es die Kombination
der zuvor aufgeführten Fälle mit Wasserbatterie und Wasserkondensator oder Remote-Verflüssiger.
5.3.1

Positionierung der Einheit

Die Anschlüsse (Kühlkreis, Hydraulik, Elektroanschlüsse) sind an der Basis der Einheiten zugänglich. Falls kein erhöhter
Boden zur Verfügung steht, muss ein Sockel vorgesehen werden, sodass die Basis der Einheit zugänglich ist, um die An-
schlüsse durchzuführen. Der Sockel ist als Zubehörteil erhältlich.
Sicherstellen, dass der Boden das Gewicht der Einheiten tragen kann (auf die Dokumentation Bezug nehmen, die im Lie-
ferumfang der Einheit enthalten ist).

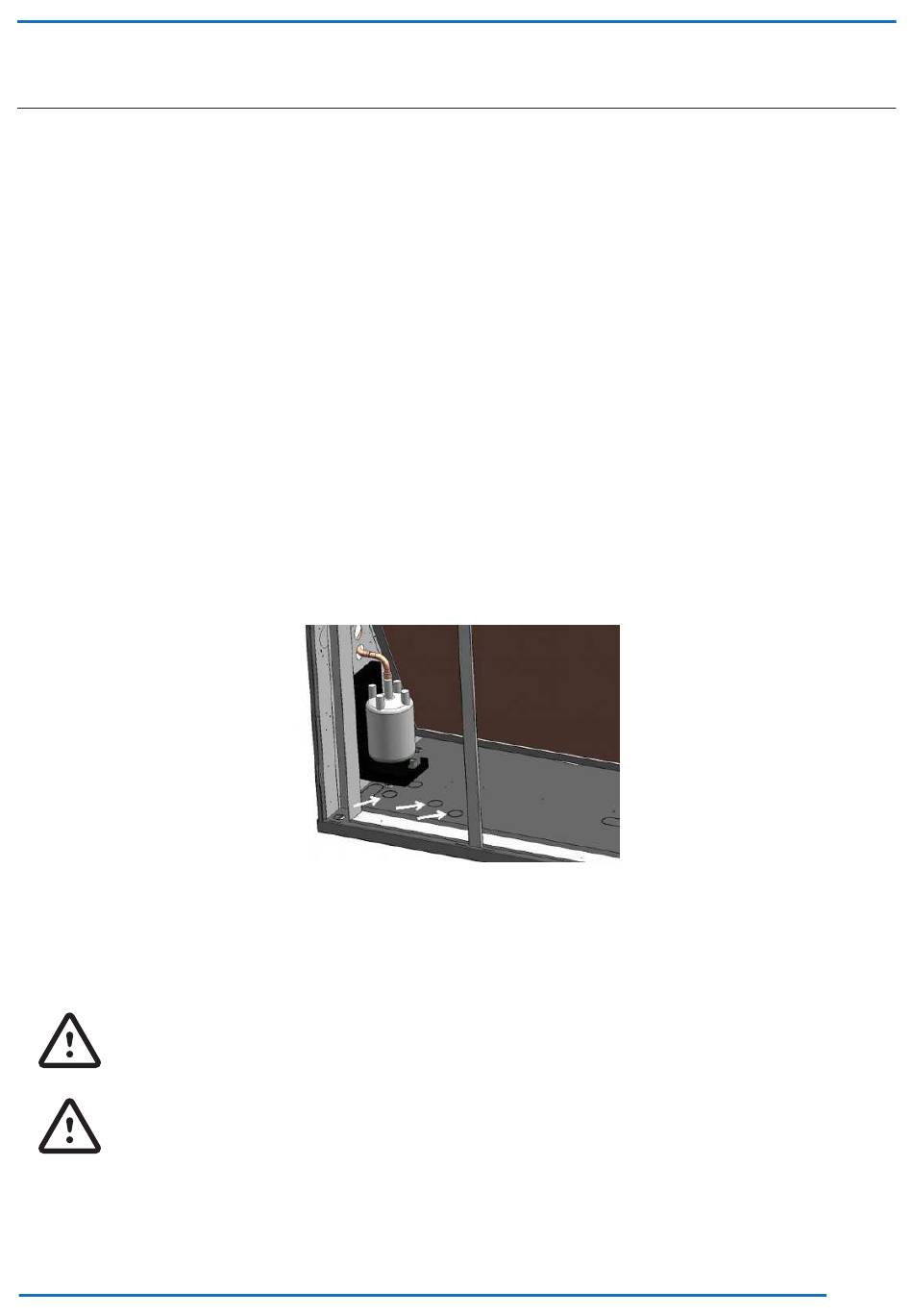

Da sich sämtliche Anschlüsse an der Basis der Einheit befinden, sind hier Löcher und/oder Öffnungen vorgesehen, die als
Durchgang der verschiedenen Leitungen (Kühl- und Hydraulikleitungen) dienen. Sobald man die eventuellen Vorschnitte
geöffnet und die Anschlüsse durchgeführt hat, sollte man die Öffnungen so abdichten, dass keine Luft austreten kann (zum
Beispiel, indem man Freiräume versiegelt bzw. die nicht verwendeten Löcher zustopft).
Für das Zubehörteil "Frischluftöffnung" ist es unerlässlich, dass seitlich neben der Einheit ausreichend Platz zur Verfügung
steht, um die Muffe anschließen und den zugehörigen Filter entfernen zu können.
Sollten mehrere Einheiten im selben Raum installiert werden, muss darauf geachtet werden, dass eine optimale Luftvertei-
lung gewährleistet ist und keine Luftrückströme entstehen können.
Wenn die Einheiten in einer Umgebung installiert werden, in der sich konstant Personen aufhalten, muss die Installation
wegen des hohen spezifischen Luftstroms dementsprechend geplant werden.
Bei Einheiten mit Luftstrom nach oben muss zur Sicherheit eine angemessene Schutzvorrichtung auf der
Seite der Luftzufuhr der Einheit angebracht werden, falls kein Anschluss an eine Kanalisierung oder an ein
Ausstoßplenum vorgesehen ist.
Sicherstellen, dass die Einheit in perfekt waagerechter Stellung installiert ist.
