4.8 Steuertafel

Die Einheit wird vollständig durch ein elektronisches System mit Mikroprozessor gesteuert, das ein Grafikdisplay als Schnitt-
stelle verwendet.
Sämtliche Funktionen der Einheit können über das Display bedient werden. Hier werden zum Beispiel die Betriebsparame-
ter angezeigt, die Parameter eingestellt und eventuelle Probleme verwaltet und analysiert.
Es gibt zwei verschiedene Software, die für die Steuerung dieser Einheiten verwendet werden können. Die nachfolgend
beschriebenen Verfahren gellten für beide Software, die in die Steuerung integriert sein können.
Die grundlegenden Vorgänge, wie zum Beispiel Starten und Stoppen der Einheit, Ändern des Sollwerts und Kontrolle des
Betriebszustands, sind leicht durchzuführen.
Für die anderen Eingriffe ist Bezug auf das Handbuch des Controllers zu nehmen, das ein ergänzendes Teil der Unterlagen
der Einheit darstellt.
Folgende Anweisungen nehmen auf die Hauptseite Bezug, auf die man von allen anderen Seiten aus Zugriff hat, indem
man mehrmals die Taste "Esc" drückt.
4.8.1

Ein/Aus der Einheit

Für Anlagen mit ON/OFF-Verdichtern:
- auf der Hauptseite die Taste "Esc" drücken; daraufhin wird die Seite für die Einschaltung der Einheit eingeblendet;
- die Eingabe-Taste drücken, um die Einheit einzuschalten.
Für Anlagen mit Verdichtern mit Inverter:
- auf einer beliebigen anderen Seite wird durch Drücken der Taste "Prg" die Liste der Steuermenüs aufgerufen;
- mit den Pfeiltasten das Menü "ON/OFF Einheit" wählen;
- "Eingabe" drücken, um das Menü aufzurufen;
- nochmals 'Enter' drücken, um den Cursor auf das Feld des Parameters zu bewegen, der geändert werden soll;
- mit den Pfeiltasten den Zustand der Einheit von OFF auf ON schalten;
- dann mit 'Eingabe' bestätigen.
Das Verfahren wiederholen, um die Einheit auszuschalten.
4.8.2 Ändern der Sollwerte
Zum Ändern der Sollwerte folgendermaßen vorgehen:
- auf einer beliebigen anderen Seite wird durch Drücken der Taste "Prg" die Liste der Steuermenüs aufgerufen;
- mit den Pfeiltasten das Menü 'Sollwert' wählen;
- "Eingabe" drücken, um das Menü aufzurufen;
- nochmals 'Enter' drücken, um den Cursor auf das Feld des Sollwerts zu bewegen, der geändert werden soll;
- mithilfe der Pfeiltasten die gewünschten Sollwerte eingeben;
- dann mit 'Eingabe' bestätigen.
24
Übersetzung der Originalanleitungen

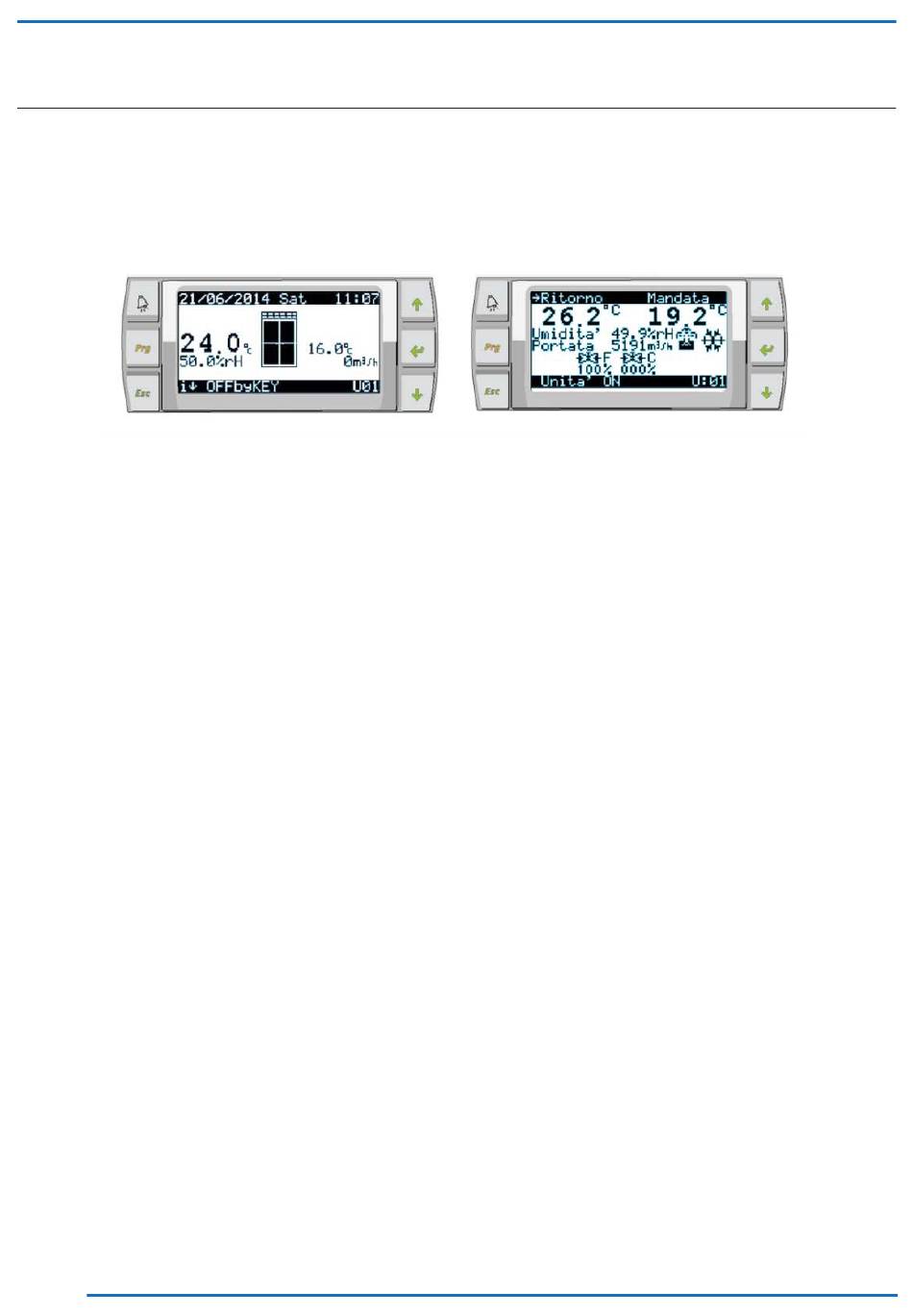

Abb. 7 Hauptseiten der beiden verwendeten Software
