Raccordements électrique
Raccordement alimentation
A
➀
B

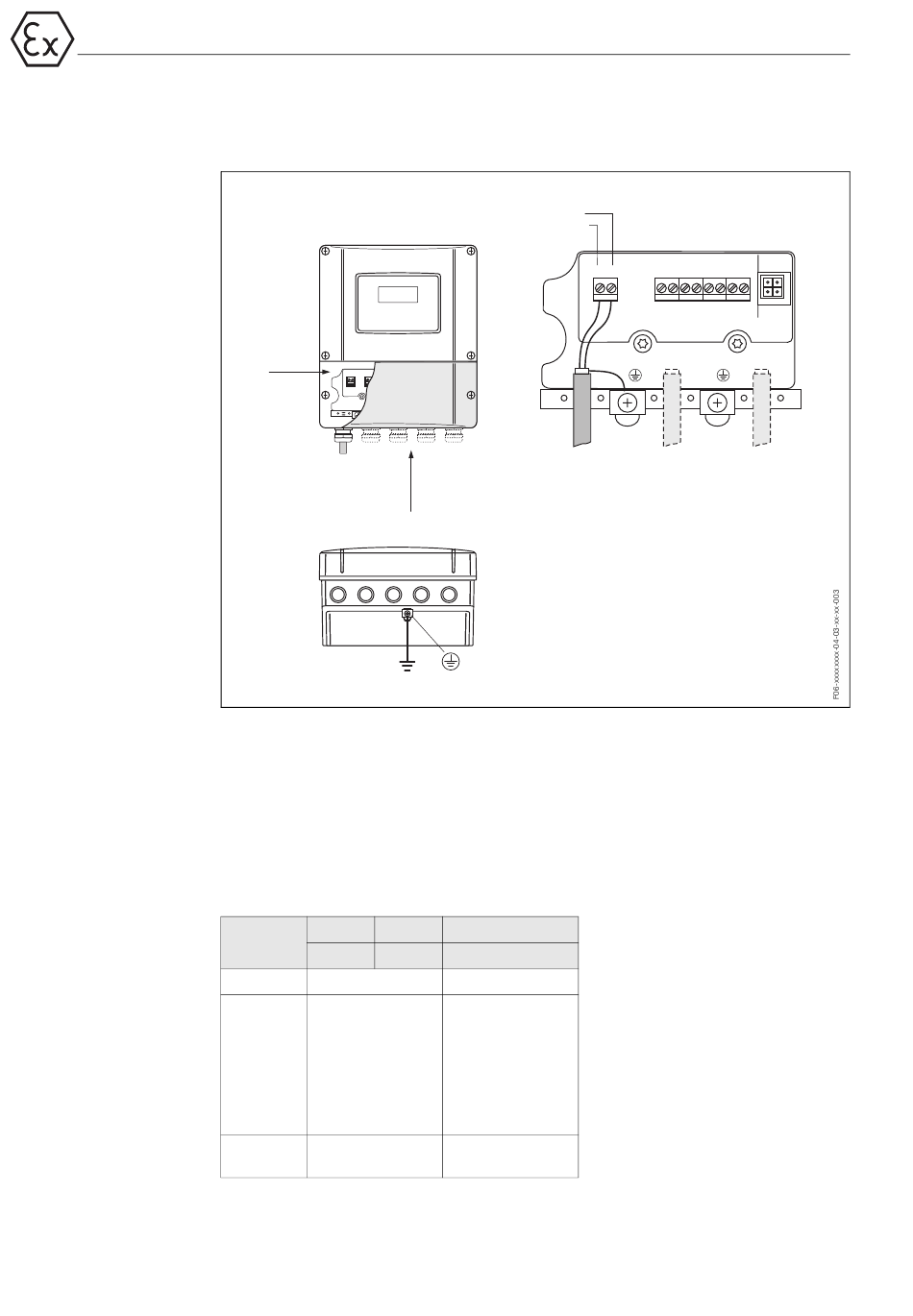

Fig. 1: = Câble d'alimentation


A = Vue A
= Vis de raccordement pour la réalisation de la liaison équipotentielle

B = Vue B
Le tableau suivant comprend les valeurs qui, indépendamment de la structure de com-
mande, restent identiques pour toutes les versions d'appareil.
Transmetteur Prosonic Flow 93
Bornes 1
L (+)
Désignation Alimentation
Valeurs AC: U = 85...260 V
fonction- 18 VA
nelles ou
AC: U = 20...55 V
15 VA / 11 W
ou
DC: U = 16...62 V
15 VA / 11 W
Circ. sécu.
non
intrin.
N (L-)
L1 (L+)
A
B
➁
2 3
N (–)
Masse


PROline Prosonic Flow 93
– – –
–
+ + + +
1 2 20 21 22 23 24 25 26 27
➀
