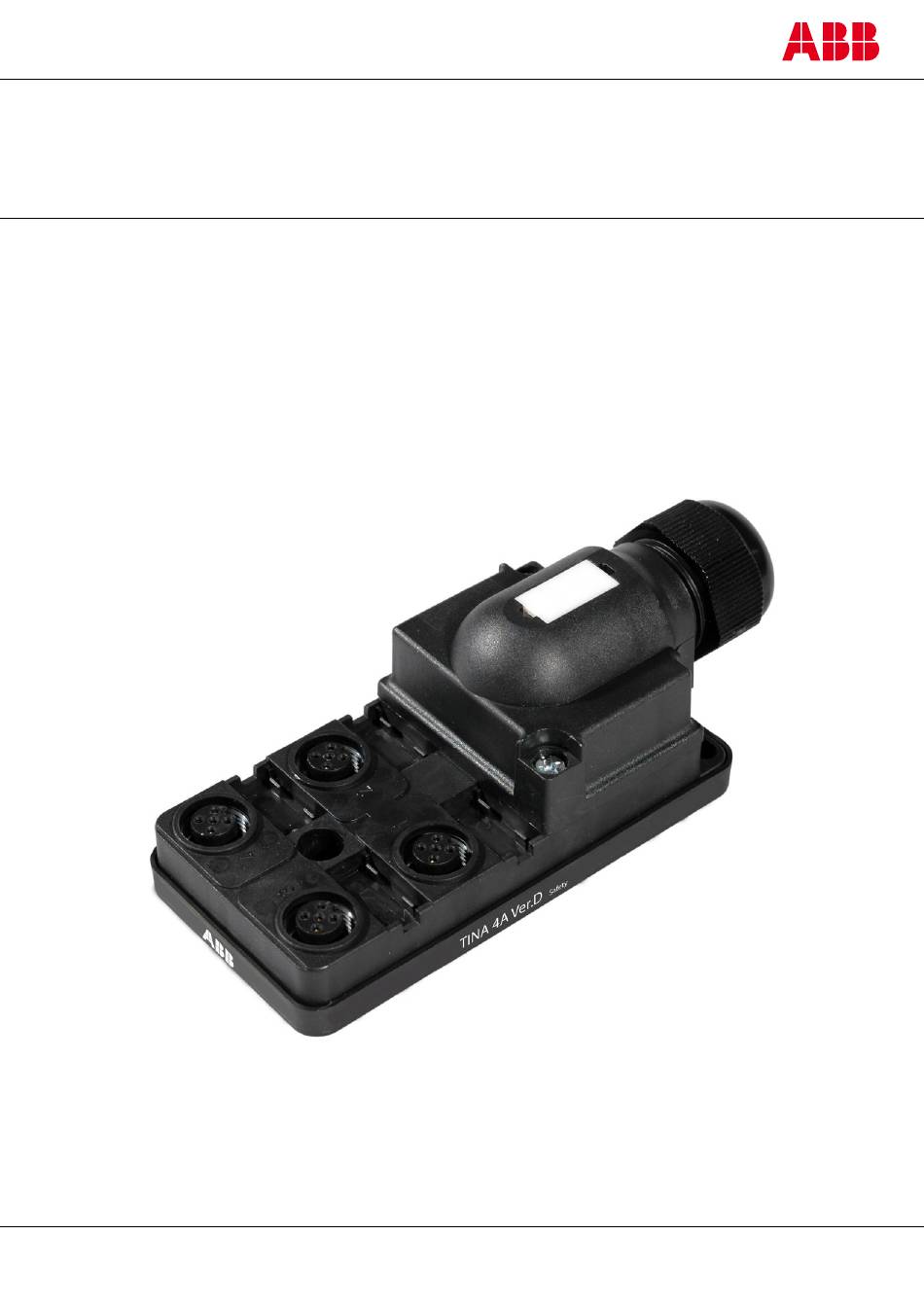

- Seite 1 Originalbetriebsanleitung Tina 4A Anschlussklemme Diese Anleitung gilt für die Produktvariante der Ver. H ABB AB / Jokab Safety Varlabergsvägen 11, SE-434 39 Kungsbacka, Sweden www.abb.com/lowvoltage...
-
Seite 2: Dieses Dokument Sollte Gelesen Und Verstanden Werden
UNTERLAGEN. BEWERTUNG DER EINSATZTAUGLICHKEIT ABB/JOKAB SAFETY haftet nicht für die Einhaltung von Normen, Vorschriften oder Regelungen, die sich aus der Kombination der Produkte mit der Anwendung des Kunden ergeben, oder die der Verwendung der Produkte gelten. Auf Wunsch des Kunden wird ABB/JOKAB SAFETY geltende Zertifizierungen von Dritten bereitstellen, aus denen Richtwerte und Anwendungsbeschränkungen zur Nutzung der Produkte hervorgehen. - Seite 3 Leistungsdaten in diesem Dokument dienen dem Anwender zur Orientierungshilfe bei der Beurteilung der Verwendbarkeit und stellen keine garantiebezogene Zusicherung dar. Die Daten können sich auf Testergebnisse von ABB/JOKAB SAFETY beziehen und müssen vom Benutzer mit der tatsächlichen Anwendungssituation verglichen werden. Die aktuelle Leistung unterliegt den ABB/JOKAB SAFETY Garantie und Haftungsbeschränkungen.
-
Seite 4: Inhaltsverzeichnis
Vorsichtsmaßnahmen bei der Installation ........................ 9 Wartung ..................................9 Prüfung der Sicherheitsfunktionen ..........................9 Fehlersuche ................................9 Betrieb ..............................10 Eigenschaften des Informationsausgangssignals ....................10 Technische Daten ..........................11 Abmaße .................................. 12 EG-Konformitätserklärung ........................13 2TLC172128M0101, Rev. B www.abb.com/lowvoltage 2012-06-27... -
Seite 5: Einführung
Einführung Anwendungsbereich In dieser Anleitung wird die Anschlussklemme Tina 4A beschrieben. Das Dokument enthält außerdem die erforderlichen Informationen für Installation und Betrieb. Zielgruppe Dieses Dokument ist für befugtes Installationspersonal vorgesehen. Voraussetzungen Es wird davon ausgegangen, dass der Leser dieses Dokuments folgende Kenntnisse besitzt: ... -
Seite 6: Übersicht
Übersicht Allgemeine Beschreibung Tina 4A ist ein Anschlussblock mit vier 5-poligen M12-Steckern. Es dient zur einfachen Verdrahtung und Reduzierung der Kabelkosten, indem bis zu vier Sicherheitssensoren mit einem Vital-Sicherheitsmodul oder einer Pluto Sicherheits-SPS über ein einziges Kabel angeschlossen werden können. Mit einem Vital/Pluto können verschiedene Anschlussblöcke verbunden werden. -
Seite 7: Anschlüsse
Kabelseite gesehen Kabelseite gesehen 11 ) NC 12 ) NC 13 ) Summeninformationsausgang (Anschlüsse Nr. 1-4) Vorsicht! Alle Kabelfarben entsprechen ABB/Jokab Safety Standardkabeln. Achtung! Der Ausgang des Informationskanals darf nie für die Sicherheitsfunktion(en) benutzt werden. 2TLC172128M0101, Rev. B www.abb.com/lowvoltage 2012-06-27... -
Seite 8: Anschlussbeispiele
Anschlussbeispiele Vorsicht! Alle Kabelfarben entsprechen ABB/Jokab Safety Standardkabeln. 2TLC172128M0101, Rev. B www.abb.com/lowvoltage 2012-06-27... -
Seite 9: Installation Und Wartung
Installation und Wartung Befestigen Sie zunächst Tina 4A mit drei M4-Schrauben an der Oberfläche. Verbinden Sie alle Leiter mit der Anschlussklemme (Nr. 1-8 und 13). Verbinden Sie die Sicherheitsgeräte mit den M12-Anschlüssen und bringen Sie Tina 1A-Einheiten an den unbelegten Anschlüssen an. Befestigen Sie die Stecker (max. Anzugsmoment 0,25 Nm). -
Seite 10: Betrieb
Die individuellen Informationsausgangssignale von Pol 5 an den Buchsen (Anschlüsse 1-4) werden direkt mit den Polen 5-8 an der Anschlussklemme verbunden (siehe Abschnitt “Anschlüsse” oben). Achtung! Das Informationsausgangssignal ist kein fehlersicheres Signal und sollte nie für Sicherheitszwecke genutzt werden. 2TLC172128M0101, Rev. B www.abb.com/lowvoltage 2012-06-27... -
Seite 11: Technische Daten
Technische Daten Hersteller Adresse ABB AB / JOKAB SAFETY Varlabergsvägen 11 SE-434 39 Kungsbacka Schweden Artikelnummer/Bestelldaten Tina 4A: 2TLA020054R0300 Netzteil Betriebsspannung 24 V DC +15 %, -15 % Gesamtstromaufnahme 10 mA (20 mA bei maximaler Summeninformationsausgabe) Informationsausgang: Max. 10 mA Zeitverzögerung t (ein/aus) -
Seite 12: Abmaße
Abmaße Ø 4.5×3 (2X) Ø 4.5 Hinweis: Alle Maße in Millimeter. 2TLC172128M0101, Rev. B www.abb.com/lowvoltage 2012-06-27... -
Seite 13: Eg-Konformitätserklärung
EG-Konformitätserklärung ABB AB / JOKAB SAFETY Varlabergsvägen 11, SE-434 39 Kungsbacka, Schweden www.abb.com/lowvoltage 2TLC172128M0101, Rev. B www.abb.com/lowvoltage 2012-06-27...
