ABB Tina 4A Produkthandbuch
Verwandte Anleitungen für ABB Tina 4A
Inhaltszusammenfassung für ABB Tina 4A
- Seite 1 — MA SC H I N EN S I C HER H E ITS PR OD U KT E Tina 4A Anschlussblock Produkthandbuch 2TLC172128M0101 Rev.F ÜBERSETZTE VERSION new.abb.com/low-voltage/produc ts/safety-products...
-
Seite 2: Dieses Dokument Muss Gelesen Und Verstanden Werden
Dieses Dokument muss gelesen und verstanden werden Bitte lesen Sie sich dieses Dokument vor der Verwendung der Produkte gut durch, bis Sie alles verstanden haben. Wenden Sie sich an ABB, wenn Sie Fragen oder Anregungen haben. Gebrauchstauglichkeit ABB übernimmt keine Verantwortung für die Einhaltung von Normen, Regelungen oder Bestimmungen, die für die Kombination von Produkten in der Kundenanwendung oder für die... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Einführung ..........................4 Zweck des Dokuments ......................4 Zielgruppe ............................ 4 Voraussetzungen für das Lesen dieses Dokuments ............4 Besondere Hinweise ........................4 2 Sicherheit ............................. 5 Vorsichtsmaßnahmen bei die Sicherheit ................5 3 Produktbeschreibung ........................ 6 4 Installation........................... 7 Vorsichtsmaßnahmen bei der Installation ................ -
Seite 4: Einführung
Dieses Dokument richtet sich an autorisiertes Personal. Voraussetzungen für das Lesen dieses Dokuments Es wird angenommen, dass der Leser dieses Dokuments folgende Kenntnisse besitzt: • Grundlegende Kenntnisse der Sicherheitsprodukte von ABB • Kenntnisse im Bereich Maschinensicherheit Besondere Hinweise Achten Sie auf die besonderen Hinweise im Dokument: Warnung! Ernsthafte Verletzungsgefahr! Eine Anweisung oder ein Verfahren, die/das bei unsachgemäßer Ausführung... -
Seite 5: Sicherheit
Sicherheit Vorsichtsmaßnahmen bei die Sicherheit Die Vorsichtsmaßnahmen müssen während der Installation, des Betriebs, der Wartung und der Fehlerbehebung beachtet werden. Es liegt in der Verantwortung des Benutzers, die korrekte Gesamtfunktionalität sicherzustellen. Warnung! Lesen Sie das gesamte Produkthandbuch sorgfältig durch, bevor Sie das Gerät verwenden. -
Seite 6: Produktbeschreibung

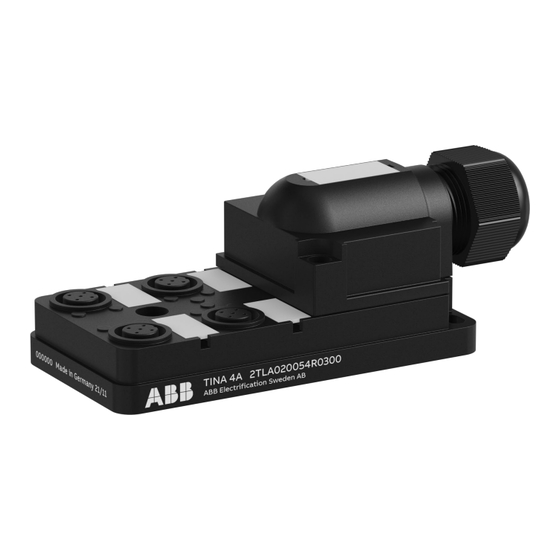

Produktbeschreibung Tina 4A ist ein Anschlussblock mit vier 5-poligen M12-Steckverbindern. Er wird zur einfachen Verdrahtung und zur Reduzierung der Kabelkosten verwendet. Es können bis zu vier Sicherheitsgeräte über ein einzelnes Kabel an eine Sicherheitssteuerung oder eine Sicherheits-SPS angeschlossen werden. Mehrere Anschlussblöcke können an eine Sicherheitssteuerung/Sicherheits-SPS angeschlossen werden. -
Seite 7: Installation
Installation • Befestigen Sie Tina 4A mit drei M4-Schrauben an der Montagefläche. • Bringen Sie alle Drähte am Klemmenblock an (Nummer 1- 8 und 13). • Schließen Sie die Sicherheitsgeräte an den M12-Steckverbindern an und befestigen Sie die Tina 1A Blindstopfen an den ungenutzten Steckverbindern. Ziehen Sie die Steckverbinder an. -
Seite 8: Anschlüsse
0 VDC Keine Anschlüsse DYNlink-Signalausgang Keine Anschlüsse Informationsausgang (Steckverbinder Keine Anschlüsse Informationsausgang (Steckverbinder Informationsausgang Informationsausgang (Steckverbinder 5-polige M12-Buchse, A-Codierung Braun +24 VDC Weiß DYNlink-Signalausgang Blau 0 VDC Schwarz DYNlink-Signaleingang Grau Informationseingang 5-polige M12-Buchse Vorsicht! Alle Kabelfarben entsprechen den ABB-Standardkabeln. 2TLC172128M0101 Rev.F... -
Seite 9: Anschlussbeispiele
Warnung! Informationsausgangssignale dürfen nie für Sicherheitszwecke genutzt werden. Anschlussbeispiele Vorsicht! Alle Kabelfarben entsprechen den ABB-Standardkabeln. 2TLC172128M0101 Rev.F... -
Seite 10: Funktionen
Funktionen Eigenschaften des Informationsausgangssignals Der Informationsausgang der Einheit (Klemmenblock, Klemme 13) ist entsprechend der nachfolgenden Tabelle entweder auf „High“ oder „Low“ gesetzt. Status des DYNlink- Sicherheitsstatus der Status des Eingangssignals Geräte an den 5-poligen Informationsausgangsignals (Klemmenblock, Klemme 2) M12-Steckverbindern 1-4 (Klemmenblock, Klemme 13) DYNlink-Signal In einem oder mehreren... -
Seite 11: Wartung
Sicherheitsfunktionen sicherzustellen (gemäß EN 62061:2005+A1:2013+A2:2015, EN ISO 13849-1:2015). Warnung! Bei einem Defekt oder bei Schäden am Produkt, wenden Sie sich an ABB. Versuchen Sie nicht, das Produkt selbst zu reparieren. Dadurch können unbeabsichtigt dauerhafte Schäden entstehen, die die Sicherheit des Geräts beeinträchtigen und schwerwiegende Verletzungen des Personals... -
Seite 12: Fehlerbehebung
Fehlerbehebung Problem Mögliche Ursache Maßnahme Kein ausgehendes Eines oder mehrere Geräte Prüfen Sie den Status der DYNlink-Signal geöffnet Geräte/Einheiten. (0 VDC) DYNlink-Eingang Prüfen Sie die Anschlüsse oder das (Klemmenblock, Klemme 2) vorgeschaltete Gerät. geöffnet, +0 VDC oder +24 VDC Stromversorgung Stromversorgung auf +24 VDC / unterbrochen 0 VDC überprüfen. -
Seite 13: Abmessungen
Abmessungen Alle Abmessungen sind in mm angegeben. 2TLC172128M0101 Rev.F... -
Seite 14: Technische Daten
Stromversorgung mit +24 VDC und einer Umgebungstemperatur von +25 °C. Hersteller Adresse ABB Electrification Sweden AB SE-721 61 Västerås Schweden Bestellnummer/Bestelldaten 2TLA020054R0300: Tina 4A Anschlussblock Stromversorgung Erforderlicher Typ der PELV/SELV, nicht für den Anschluss an ein DC- Stromversorgung Verteilernetz bestimmt. Hinweis: Ein DC-Verteilernetz wird in IEC 61326-3-... - Seite 15 Umgebungstemperatur Betrieb: -10 bis +55 °C Lagerung: -30 bis +70 °C Luftfeuchtigkeitsbereich 35 bis 85 % (ohne Eisbildung oder Kondensation) Gehäusematerial Auf Polyamidbasis Steckverbinder 5-polige M12-Buchsen (x4) 5+9-Anschlussblockklemmen Leiterquerschnitt: 0,25 – 1 mm (AWG 16-24) Länge der Abisolierung: 7 mm Anzugsdrehmoment 5+9-Schraubklemmenblock: 0,25 Nm M12-Steckverbinder: 0,6 Nm...
-
Seite 16: Konformitätserklärung
Konformitätserklärung EU-Konformitätserklärung 2TLC172128M0101 Rev.F... - Seite 17 UK-Konformitätserklärung 2TLC172128M0101 Rev.F...
