Gema ZA15 Betriebsanleitung Und Ersatzteilliste
Verwandte Anleitungen für Gema ZA15
Inhaltszusammenfassung für Gema ZA15

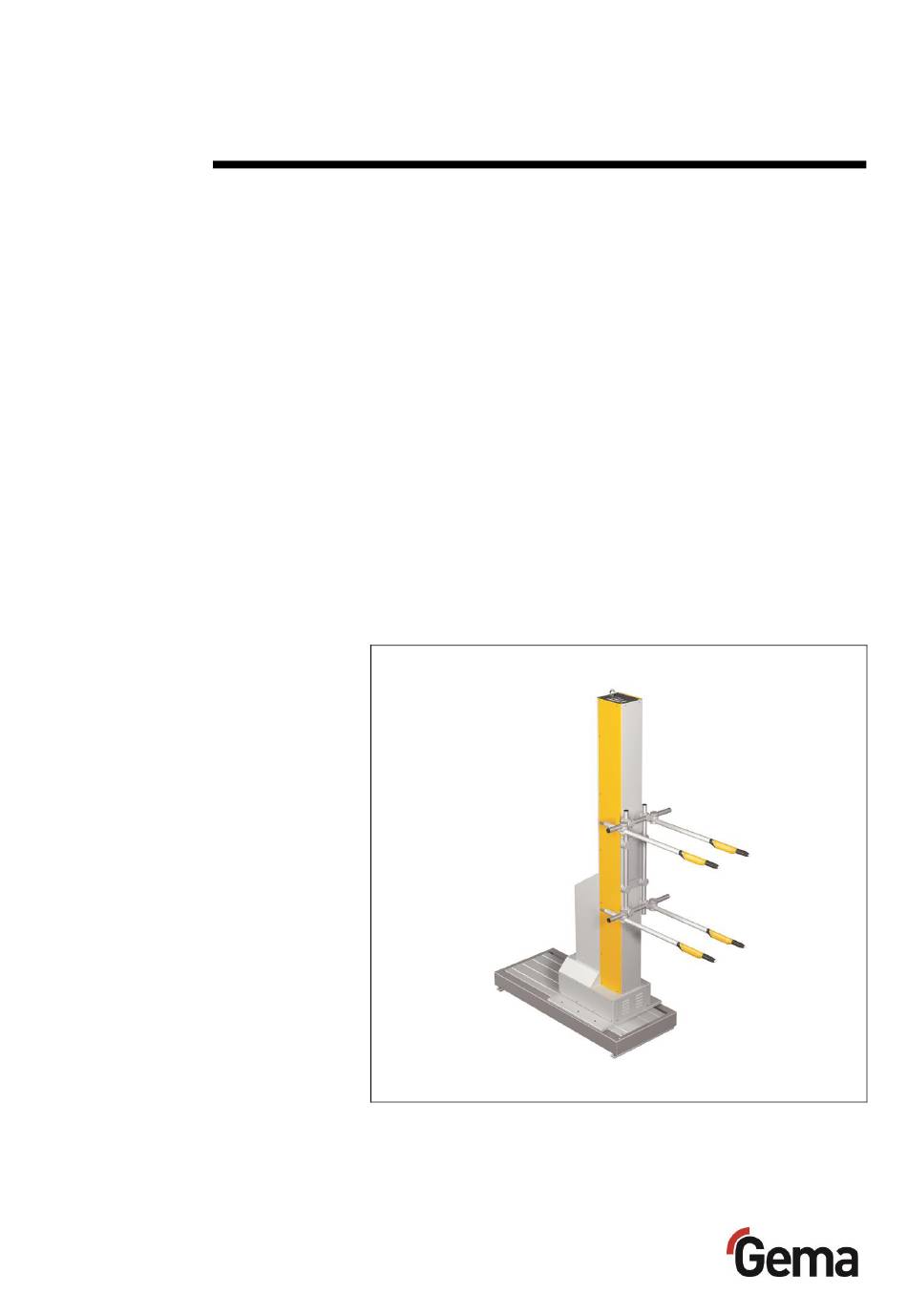

- Seite 1 Rev. 01 1011 537 Betriebsanleitung und Ersatzteilliste Vertikalachse ZA15 Originalbetriebsanleitung...
- Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bestem Wissen und Gewissen am Tage der Veröffentlichung richtig und zutreffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Gema Switzerland GmbH dar und das Recht auf Änderungen ohne Ankündigung bleibt vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Elektrische Daten ..................20 Daten Antrieb ................... 20 Abmessungen ..................21 Schallwert ....................21 Typenschild ....................22 Montage / Anschluss Erdung der Achse ....................24 Elektrische Anschlüsse / Kabelverbindungen ............25 Inbetriebnahme Vorbereitung zur Inbetriebnahme ................. 27 Allgemeines....................27 Inhaltsverzeichnis • 3 ZA15... - Seite 4 Anforderungen an das ausführende Personal ........49 Entsorgungsvorschriften ................49 Materialien ....................50 Entsorgen der Betriebsmittel ................50 Demontieren der Baugruppen ................50 Vorbereitung .................... 50 Ersatzteilliste Bestellen von Ersatzteilen ..................51 ZA15 – komplett ....................52 ZA15 – komplett ....................53 4 • Inhaltsverzeichnis ZA15...
- Seite 5 Näherungsschalter ....................58 Elektromodul ......................59 Pistolenhalterungen ....................60 Pistolenhalter für 1-4 Pistolen ..............60 Pistolenhalter für 5-8 Pistolen ..............61 Pistolenhalter für 2x1-4 Pistolen .............. 62 Pistolenhalter vertikal ................63 Pistolenbefestigungen und Kollisionsschutz ............64 Inhaltsverzeichnis • 5 ZA15...
-
Seite 7: Über Diese Anleitung
Über diese Anleitung Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit ZA15 benötigen. Sie wird Sie durch die Inbetriebnahme führen und Ihnen Hinweise und Tipps zur optimalen Verwendung in Ihrem Pulverbeschichtungssystem geben. Die Informationen über die Funktionsweise der einzelnen Systemkomponenten finden Sie in den jeweiligen beiliegenden Dokumentationen. -
Seite 8: Darstellung Des Inhalts
Informationen, die unbedingt beachtet werden müssen HINWEIS Nützliche Informationen, Tipps etc. Darstellung des Inhalts Positionsangaben im Text Positionsangaben in Abbildungen werden als Verweis in beschreibendem Text verwendet. Beispiel: "Die Hochspannung (H), in der Pistolenkaskade erzeugt, wird zur Elektrode geleitet." 8 • Über diese Anleitung ZA15... -
Seite 9: Sicherheit
Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Wenn dieses Produkt abweichend von unseren Vorgaben für andere Betriebsverhältnisse und/oder andere Stoffe eingesetzt werden soll, so ist das Einverständnis der Firma Gema Switzerland GmbH einzuholen. – Die Inbetriebnahme (d.h. die Aufnahme des bestimmungsgemässen... -
Seite 10: Spezielle Sicherheitsvorschriften
Schäden durch Verwendung von Fremdteilen entfällt jeglicher Garantieanspruch! – Wir weisen darauf hin, dass der Kunde selbst für den sicheren Ablauf verantwortlich ist. Die Firma Gema Switzerland GmbH haftet in keinem Fall für entstandene Schäden. Für weitere Informationen wird auf die ausführlichen Gema- Sicherheitshinweise verwiesen. - Seite 11 Informationen zu Sach- und Personenschaden führen. ► Vor dem Arbeiten mit dem Gerät, die erforderlichen Dokumente organisieren und Kapitel "Sicherheitsvorschriften" durchlesen. ► Arbeiten nur unter Berücksichtigung der erforderlichen Dokumente durchführen. ► Immer mit vollständigem Original-Dokument arbeiten. Sicherheit • 11 ZA15...
- Seite 12 Rev. 01 11/22 12 • Sicherheit ZA15...
-
Seite 13: Transport
Es müssen formstabile Holzverpackungen verwendet werden. Vorgehen beim Einpacken Nur in horizontaler Lage transportieren. Vertikalachsen über 1800 mm Hublänge müssen in der Mitte der Säule abgestützt werden. Transport Daten des Transportgutes Der Raumbedarf entspricht der Grösse der Bewegungsachsen plus Verpackung. Transport • 13 ZA15... -
Seite 14: Verladen, Umladen, Entladen
Rev. 01 11/22 Verladen, Umladen, Entladen Es muss im Minimum ein Hubstapler zu Verfügung stehen. 14 • Transport ZA15... -
Seite 15: Produktbeschreibung
Rev. 01 11/22 Produktbeschreibung Bestimmungsgemässe Verwendung Die Achse vom Typ ZA15 dient zur vertikalen Bewegung von Pulverapplikatoren in automatischen Beschichtungsanlagen. Abb. 1 Zur bestimmungsgemässen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen. Dieses Produkt darf nur von Personen genutzt, gewartet und instandgesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind. -
Seite 16: Verwendung
Rev. 01 11/22 Verwendung Die Achse vom Typ ZA15 wird als Basis für alle Automatisierungsstufen, vom einfachen Vertikalhub bis zu komplexen, mehrdimensionalen Abläufen eingesetzt. Je nach Ausführung der Applikatoren können alle Arten von Beschichtungspulver verwendet werden. Vernünftigerweise vorhersehbare Fehlanwendung –... -
Seite 17: Schematische Darstellung
Rev. 01 11/22 Abb. 2: Aufbau Unterbau Z-Wagen Antriebseinheit Leistungsteil Zahnriemen Haltebremse Schild Schematische Darstellung Abb. 3: Schematische Darstellung Achsensteuerung Motorleitung Positionsregler Antriebsmotor Drehgeberleitung Produktbeschreibung • 17 ZA15... -
Seite 18: Besondere Merkmale
4 Standard-Hubhöhen lieferbar: 1,0 m / 1,5 m / 2,0 m / 2,5 m – Zwischen- und Übergrössen in Schritten von 250 mm erhältlich Ausbau mit anderen Bewegungsachsen Um die Funktionalität der Vertikalachse zu erweitern, kann die Vertikalachse mit zusätzlichen Achsen ausgerüstet werden. Abb. 4: Definition von Bewegungsachsen 18 • Produktbeschreibung ZA15... -
Seite 19: Positionsregler Cdb Mit Can-Bus (Leistungsteil)
Rev. 01 11/22 Positionsregler CDB mit CAN-Bus (Leistungsteil) Abb. 5: Positionsregler CDB mit CAN-Bus X1 Lastanschlüsse X4 RS 232-Anschluss (Netzspannung, Motor) X5 nicht belegt X2 Steueranschlüsse X7 Drehgeber-Anschluss X3 Temperaturüberwachung S3 CAN-Adresse der Motoren-Windungen (optional) Produktbeschreibung • 19 ZA15... -
Seite 20: Technische Daten
Rev. 01 11/22 Technische Daten Ausführungen Die Vertikalachse ist, je nach Einsatzgebiet, in vier Ausführungen mit unterschiedlichen Standard-Hubhöhen erhältlich. ZA15-13 ZA15-18 ZA15-23 ZA15-28 Höhe Vertikalachse 2,385 m 2,885 m 3,385 m 3,885 m – H Hubhöhe – L bis 1,0 m... -
Seite 21: Abmessungen
Rev. 01 11/22 Abmessungen Abb. 6: Abmessungen Schallwert ZA15 Normalbetrieb < 60 dB(A) Der Schallwert wurde während des Betriebs gemessen und zwar an den Stellen, wo sich die Bedienungsperson am häufigsten aufhält, und in einer Höhe von 1,7 m ab Boden. -
Seite 22: Typenschild
Rev. 01 11/22 Typenschild Abb. 7: Typenschild Die graumarkierten Felder werden mit auftragsspezifischen Daten ausgefüllt! 22 • Produktbeschreibung ZA15... -
Seite 23: Montage / Anschluss
► Um den Innenraum zu betreten, muss die Verriegelung der Türe durch die Steuerung freigegeben werden. Dieses Freigabesignal darf nur vom Fachpersonal ausgelöst werden. ► Alle Betriebsarten ausser Normalbetrieb dürfen nur von Fachpersonal eingestellt werden. Montage / Anschluss • 23 ZA15... -
Seite 24: Erdung Der Achse
Bedieners führen. ► Alle Metallteile der Achse entsprechend den allgemeinen, örtlichen Vorschriften erden. ► Erdung der Achse regelmässig überprüfen. Für den Potentialausgleich ist an der Achse mindestens eine entsprechende Anschlussstelle vorgesehen. Abb. 8: Potentialausgleich-Anschluss 24 • Montage / Anschluss ZA15... -
Seite 25: Elektrische Anschlüsse / Kabelverbindungen
Der Anschluss 2.2 (24 V Control) wird optional an eine konstante Speisung (24 VDC) angeschlossen, damit bei einem Unterbruch der Achsenspeisung der Referenzpunkt erhalten bleibt, d.h. nach erneutem Anliegen der Speisung muss die Achse nicht neu referenziert werden. Montage / Anschluss • 25 ZA15... - Seite 26 Rev. 01 11/22 26 • Montage / Anschluss ZA15...
-
Seite 27: Inbetriebnahme
Überprüfen, ob der obere und untere Umkehrpunkt des Z-Wagens richtig positioniert sind. Der Hubweg der Vertikalachse muss im Bereich der Kabinenöffnung sein (Kollisionsgefahr!). – Sicherstellen, dass die Automatikpistolen nicht mit den Werkstücken kollidieren können (falsch eingestellte Hub-Parameter an der Achsensteuerung). Inbetriebnahme • 27 ZA15... -
Seite 28: Referenzpunkt
► Referenzpunkt vor der Inbetriebnahme einstellen! ► Unterkante des Pistolenschlitzes beachten! Referenzpunkt einstellen Anschlagplatte mit Gummipuffer und Näherungsschalter in die gewünschte Position verschieben und fixieren Tastabstand des Näherungsschalters auf ca. 2 mm einstellen Unterkante des Pistolenschlitzes beachten! 28 • Inbetriebnahme ZA15... -
Seite 29: Unteren Mechanischen Anschlag Einstellen
► Mechanischen Anschlag an die Pistolenschlitze anpassen, weil Achsen beim Referenzpunktfahren bis 25 mm unter dem Steuerungsnullpunkt fahren! Die Position der oberen und der unteren Anschlagplatte wird vom Gema- Servicemonteur bei der Montage der Vertikalachse eingestellt. Der Referenzpunkt muss vor jeder Inbetriebnahme angefahren werden (z.B. -
Seite 30: Oberen Mechanischen Anschlag Einstellen
Schrauben festziehen Anzugsdrehmoment: 55 Nm Seitenbleche wieder anschrauben Systemparameter für die obere Grenze nach der Verstellung der mechanischen Anschläge in der Achsensteuerung prüfen. Der Wert darf nicht grösser sein als der maximale zwischen den Anschlägen mögliche Weg! 30 • Inbetriebnahme ZA15... -
Seite 31: Bedienung / Betrieb
Zudem hat der Bediener die Möglichkeit: – bis zu 255 Programmen zu erstellen – Programmnummer zu wechseln – laufende Programme direkt zu ändern – Fehlermeldungen zu quittieren – Systemparameter einzugeben – usw. Für weitere Informationen siehe entsprechende Betriebsanleitung! Bedienung / Betrieb • 31 ZA15... - Seite 32 Rev. 01 11/22 32 • Bedienung / Betrieb ZA15...
-
Seite 33: Ausserbetriebnahme / Lagerung
Kopf der Vertikalachse. Abb. 12: Ansicht von oben Anforderungen an das ausführende Personal Alle Arbeiten sollten nur vom Fachpersonal ausgeführt werden. Lagerbedingungen Gefahrenhinweise Bei fachgerechter Lagerung besteht keine Gefährdung weder des Personals noch der Umwelt. Ausserbetriebnahme / Lagerung • 33 ZA15... -
Seite 34: Art Der Lagerung
Versorgung zu trennen: – Netzkabel entfernen – Erdungskabel entfernen Reinigung Bei Vertikalachsen sind die Laufflächen der Säule sauber zu reinigen. Konservierung Bei Vertikalachsen sind die gereinigten Laufflächen der Säule mit einem geeigneten Korrosionsschutzmittel zu konservieren. 34 • Ausserbetriebnahme / Lagerung ZA15... -
Seite 35: Wartung Während Der Lagerung
Rev. 01 11/22 Wartung während der Lagerung Wartungsplan Es ist kein Wartungsplan notwendig. Wartungsarbeiten Bei längerer Lagerung periodische Sichtkontrolle auf Korrosion. Ausserbetriebnahme / Lagerung • 35 ZA15... - Seite 36 Rev. 01 11/22 36 • Ausserbetriebnahme / Lagerung ZA15...
-
Seite 37: Wartung / Instandsetzung
Fachpersonal eingestellt werden. Die Vertikalachse ist für wartungsarmen Betrieb vorgesehen. Das Getriebe des Motors ist selbstschmierend und wartungsfrei. Regelmässige Wartung und Kontrolle der Vertikalachse erhöht die Betriebssicherheit und kann Folgeschäden, Stillstandszeiten usw. vermeiden helfen! Wartung / Instandsetzung • 37 ZA15... -
Seite 38: Wartungsplan
Es ist auf äussere Verschmutzung des Gehäuses zu achten - starke äussere Verschmutzung kann die Betriebstemperatur der Antriebseinheit erhöhen! Die ganze Antriebseinheit ist deshalb sporadisch zu reinigen (absaugen etc.). Sollte das Getriebe der Antriebseinheit ersetzt werden, muss die ganze Motoreinheit ausgewechselt werden! 38 • Wartung / Instandsetzung ZA15... -
Seite 39: Antriebseinheit Austauschen
– Es ist auf die Position der Klemmplatte am Riemenhalter zu achten, da sie bei der Montage ungefähr in die gleiche Position montiert werden sollte. Gewindestift am Spannring (Klemmring) am Flanschlager vorne lösen Wartung / Instandsetzung • 39 ZA15... -
Seite 40: Zahnriemen
überprüfen. Pulveransammlungen müssen abgesaugt werden, da sie den ruhigen Lauf und somit die Lebensdauer des Zahnriemens beeinträchtigen können – Die Vertikalachse einschalten und den Z-Wagen auf ruhigen Lauf hin überprüfen. Überprüfen, ob der Zahnriemen verspannt oder 40 • Wartung / Instandsetzung ZA15... -
Seite 41: Zahnriemen Ersetzen
(Werkseinstellung)! Abb. 16: Kopfplatte Servicedeckel am Unterbau entfernen Z-Wagen einige Male langsam nach oben und wieder nach unten fahren lassen, um zu sehen, ob der Zahnriemen auf der Bordscheibe des Umlenkrades aufläuft Wartung / Instandsetzung • 41 ZA15... -
Seite 42: Zahnriemenspannung Mit Riemenspannungsmessgerät Einstellen
Für diese Spannungsprozedur sollte vorzugsweise das Riemenspannungsmessgerät Typ Belt Tension Pro verwendet werden. Zahnriemen-Parameter eingegeben – pro Achsentyp müssen zwei Parameter eingegeben werden: Achsabstand Längenbezogene Masse [kg/m] [mm] ZA15-13 2156 ZA15-18 2656 0,256 ZA15-23 3156 ZA15-28 3656 Motorbremse manuell lösen, Z-Wagen auf den unteren Anschlag... -
Seite 43: Umlenkrad
Zahnriemen auf dem Antriebsrad richtig sitzt – Z-Wagen einige Male langsam nach oben und wieder nach unten fahren lassen, um zu sehen, ob der Zahnriemen nachgespannt werden muss (siehe dazu Kapitel "Zahnriemen spannen") Wartung / Instandsetzung • 43 ZA15... -
Seite 44: Laufrollen - Z-Wagen
(31) mit wenig Kraftaufwand nur noch knapp von Hand drehen lässt Laufrollen-Schraube (30) und Mutter (34) anziehen Anzugsdrehmoment: 50 Nm Gewindestift (33) gut dagegen ziehen und wieder kontern Verschalung wieder montieren und fest anschrauben Der Z-Wagen sollte somit wieder gleichmässig und ruhig laufen! 44 • Wartung / Instandsetzung ZA15... -
Seite 45: Wartung Des Positionsreglers
► Bevor Eingriffe im Gerät erfolgen, muss die Spannungsversorgung ausgeschaltet werden. ► Nach dem Ausschalten der Spannungsversorgung mindestens 10 Minuten abwarten, bevor am Gerät gearbeitet wird, da interne Kondensatoren diese Zeit zur Entladung benötigen! ► Die Spannungsfreiheit mittels Spannungsmessgerät überprüfen. Wartung / Instandsetzung • 45 ZA15... - Seite 46 Rev. 01 11/22 46 • Wartung / Instandsetzung ZA15...
-
Seite 47: Störungsbehebung
Boden locker Die Pistolen vibrieren Laufrollen zu Laufrollen spielfrei stark während des schwach angezogen einstellen oder Betriebs oder abgenützt austauschen Pistolenklemmstücke festziehen locker Knackendes Laufrollen zu stark Laufrollen spielfrei Geräusch während angezogen einstellen, des Betriebs Anzugsdrehmoment beachten Störungsbehebung • 47 ZA15... - Seite 48 Hubbegrenzung oder Steuerung defekt reparieren oder in den unteren austauschen Anschlag und steht still Der Z-Wagen fährt in Steuerung defekt reparieren oder den oberen Anschlag austauschen Obere maximale richtig einstellen Hubbegrenzung falsch eingestellt 48 • Störungsbehebung ZA15...
-
Seite 49: Entsorgung
► Betriebsmittel umweltgerecht entsorgen Anforderungen an das ausführende Personal Die Entsorgung des Produkts wird durch den Besitzer beziehungsweise den Betreiber durchgeführt. Bei der Entsorgung von Baugruppen, welche nicht von Gema produziert wurden, sind die entsprechenden Anweisungen in den Fremddokumentationen zu beachten. Entsorgungsvorschriften Das Produkt ist am Ende seiner Lebensdauer zu demontieren und fachgerecht zu entsorgen. -
Seite 50: Materialien
► Nur ausgebildete, autorisierte Fachkräfte dürfen den Elektroteil öffnen ► Sicherheitszeichen beachten Stromnetz, Versorgungsleitungen und Zusatzaggregate trennen. Sämtliche Produktabdeckungen entfernen. Alle vorhandenen Schmierstoffvorräte ablassen und entsorgen. Produkt ist für Demontage vorbereitet. Die Anweisungen in den Dokumentationen der Fremdhersteller sind zu befolgen! 50 • Entsorgung ZA15... -
Seite 51: Ersatzteilliste
Ø 8/6 mm, 8 mm Aussendurchmesser / 6 mm Innendurchmesser WARNUNG Verwendung von nicht original Gema-Ersatzteilen Durch die Verwendung von Fremdteilen wird der Ex-Schutz nicht gewährleistet. Bei eventuellen Schäden entfällt auch jeglicher Garantieanspruch! ► Immer nur original Gema-Ersatzteile verwenden! Ersatzteilliste • 51 ZA15... -
Seite 52: Za15 - Komplett
Rev. 01 11/22 ZA15 – komplett Antrieb – komplett, siehe auch "Antrieb (komplett)" Sechskantschraube – M6x12 mm 1005 774 Kabeldurchführung – Ø 50 mm, 5+4 1004 006 Elektromodul, siehe "Elektromodul" Elektromodul XT/ YT-Achse, siehe separate Ersatzteilliste XT- oder YT-Achse Z-Wagen – komplett, siehe auch "Z-Wagen"... -
Seite 53: Za15 - Komplett
Rev. 01 11/22 ZA15 – komplett Abb. 20: ZA15 – komplett Ersatzteilliste • 53 ZA15... -
Seite 54: Umlenkrad
Sechskant-Rippenmutter – M10 234 656 Gegenprofil – 40/20x115 mm 386 774 Umlenkrad 386 600 Zahnriemen 1015 741#* ZA15-13 – L=4215 mm ZA15-18 – L=5215 mm ZA15-23 – L=6215 mm ZA15-28 – L=7215 mm Spannschraube 386 596 Sechskant-Sperrzahnschraube – M6x12 mm 244 406... -
Seite 55: Umlenkrad
Rev. 01 11/22 Umlenkrad Abb. 21: Umlenkrad Ersatzteilliste • 55 ZA15... -
Seite 56: Z-Wagen
308 013 Sechskantschraube – M10x110 mm 214 221 Sechskantschraube – M10x100 mm 214 213 Sechskant-Rippenmutter – M10, schwarz 234 656 Gewindestift Sechskant – M5x16 mm 237 744 Sechskantmutter – M5 205 150 # Verschleissteil Abb. 22: Z-Wagen 56 • Ersatzteilliste ZA15... -
Seite 57: Antrieb (Komplett) - Für Zahnriemen 30 Mm
1009 808 Schraube – M6x60 mm 213 888 Druckfeder 1000 565 Bremswiderstand – 100 Ohm/600 W, komplett, inkl. Kühlkörper 800 397 Kühlkörperhalter 1003 978 Linsenkopfschraube 1002 965 Abb. 23: Antrieb (komplett) – für Zahnriemen 30 mm Ersatzteilliste • 57 ZA15... -
Seite 58: Näherungsschalter
Rippenscheibe – M10 237 981 Anschlagplatte 386 782 Gummipuffer – Ø 35x40 mm, M8 211 664 Gegenprofil – 40/20x115 mm 386 774 Endschalterhalter 1003 980 Sechskant-Rippenmutter – M10 234 656 Näherungsschalter 1017 650 Abb. 24: Näherungsschalter 58 • Ersatzteilliste ZA15... -
Seite 59: Elektromodul
Signalkabel CAN-Bus – 20 m (nicht abgebildet) – für Anlagen bis 4 Achsen 389 560 Signalkabel CAN-Bus – 20 m (nicht abgebildet) – für Anlagen ab 5 Achsen 10.1 1010 408 CAN-Abschlussstecker (nicht abgebildet) 387 606 Schutzkappe (nicht abgebildet) 265 446 * Bitte Länge angeben Abb. 25: Elektromodul Ersatzteilliste • 59 ZA15... -
Seite 60: Pistolenhalterungen
Rev. 01 11/22 Pistolenhalterungen Die nachfolgend abgebildeten Beispiele zeigen jeweils eine mögliche Konfiguration von Pistolenhalterungen. – Im Falle von speziellen Konfigurationen bitte die Gema- Serviceabteilung kontaktieren! Pistolenhalter für 1-4 Pistolen Klemmelement-Hälfte (paarweise bestellen) 363 987 Kreuzklemmelement – Ø 40/40 mm 363 910 Kreuzklemmelement –... -
Seite 61: Pistolenhalter Für 5-8 Pistolen
337 579 Rohr – Ø 40x2000 mm 337 587 Rohr – Ø 40 mm 103 314* Rohrstopfen – Ø 40 mm, zu Pos. 7 236 381 * Bitte Länge angeben Abb. 27: Pistolenhalter für 5-8 Pistolen Ersatzteilliste • 61 ZA15... -
Seite 62: Pistolenhalter Für 2X1-4 Pistolen
337 579 Rohr – Ø 40x2000 mm 337 587 Rohr – Ø 40 mm 103 314* Rohrstopfen – Ø 40 mm, zu Pos. 7 236 381 * Bitte Länge angeben Abb. 28: Pistolenhalter für 2x1-4 Pistolen 62 • Ersatzteilliste ZA15... -
Seite 63: Pistolenhalter Vertikal
Rohr – Ø 40x1500 mm 337 579 Rohr – Ø 40x2000 mm 337 587 Rohr – Ø 40 mm 103 314* Rohrstopfen – Ø 40 mm, zu Pos. 7 236 381 * Bitte Länge angeben Abb. 29: Pistolenhalter vertikal Ersatzteilliste • 63 ZA15... -
Seite 64: Pistolenbefestigungen Und Kollisionsschutz
Pistolenbefestigung – Ø 40 mm (quer) 356 670 Kollisionsschutz für Pistolen GA0x – Ø 30 mm (zu ZA-Achse) 1001 199 Blindstück für Pistolen GA0x – komplett, Ø 30 mm (zu ZA-Achse) 1001 210 fig. 30: Pistolenbefestigungen fig. 31: Kollisionsschutz 64 • Ersatzteilliste ZA15... - Seite 65 Entsorgung ............49 Technische Daten ..........20 Ersatzteilliste ............ 51 Transport ............13 Typenschild ............22 Grundlegende Sicherheitshinweise ....9 Über diese Anleitung ......... 7 Inbetriebnahme ..........27 Instandsetzung ..........37 Wartung ............37 Lagerung ............33 Ersatzteilliste • 65 ZA15...
- Seite 66 Rev. 01...
