Sensor in den
Durchlaufgeber einbauen Beachten Sie auch die Anweisungen und Sicherheitshinweise der Betriebsanleitung des
DLG III
DGM
CTE 1-mA
Elektrischer Anschluss
des Sensors
CTE 1-DMT
®
ProMinent
Durchlaufgebers.
O-Ring von unten über den Sensor bis zur Klemmscheibe schieben.
Sensor in DLG III einführen.
Sensor mit Gewindestopfen festziehen.
O-Ring von unten über den Sensor bis zur Klemmscheibe schieben; eine Unterlegscheibe im
DGM lassen.
Sensor in DGM einführen und mit Klemmschraube fest anziehen, bis der O-Ring dichtet: Die
richtige Einbautiefe des Sensors ist durch die Klemmscheibe festgelegt.
®
8.9.2.2 DULCOTEST
Allgemeine Sicherheitshinweise
ACHTUNG
So installieren, dass die Versorgungsspannung des Reglers nie abfällt! Zu geringe
Versorgungsspannung verursacht einen fehlerhaften Messwert und kann in einem Regel-
kreis zu gefährlicher Überdosierung führen!
Der Sensor CTE 1-mA ist ein Sensor mit passiver 4-20 mA-Zweileiter-Schnittstelle. Die Strom-
versorgung erfolgt von extern bzw. vom Mess- und Regelgerät. Bei Anschluss an den
® D1C Regler von ProMinent sind die Sicherheitsanforderungen an die Schnitt-
DULCOMETER
stelle automatisch erfüllt.
ACHTUNG
Für das elektrische Anschließen des Sensors an das Messgerät nur Messleitungen mit
4 mm Durchmesser verwenden.
Elektrische Installation
Oberteil des Sensors gegen den Uhrzeigersinn eine Viertelumdrehung drehen und abziehen.

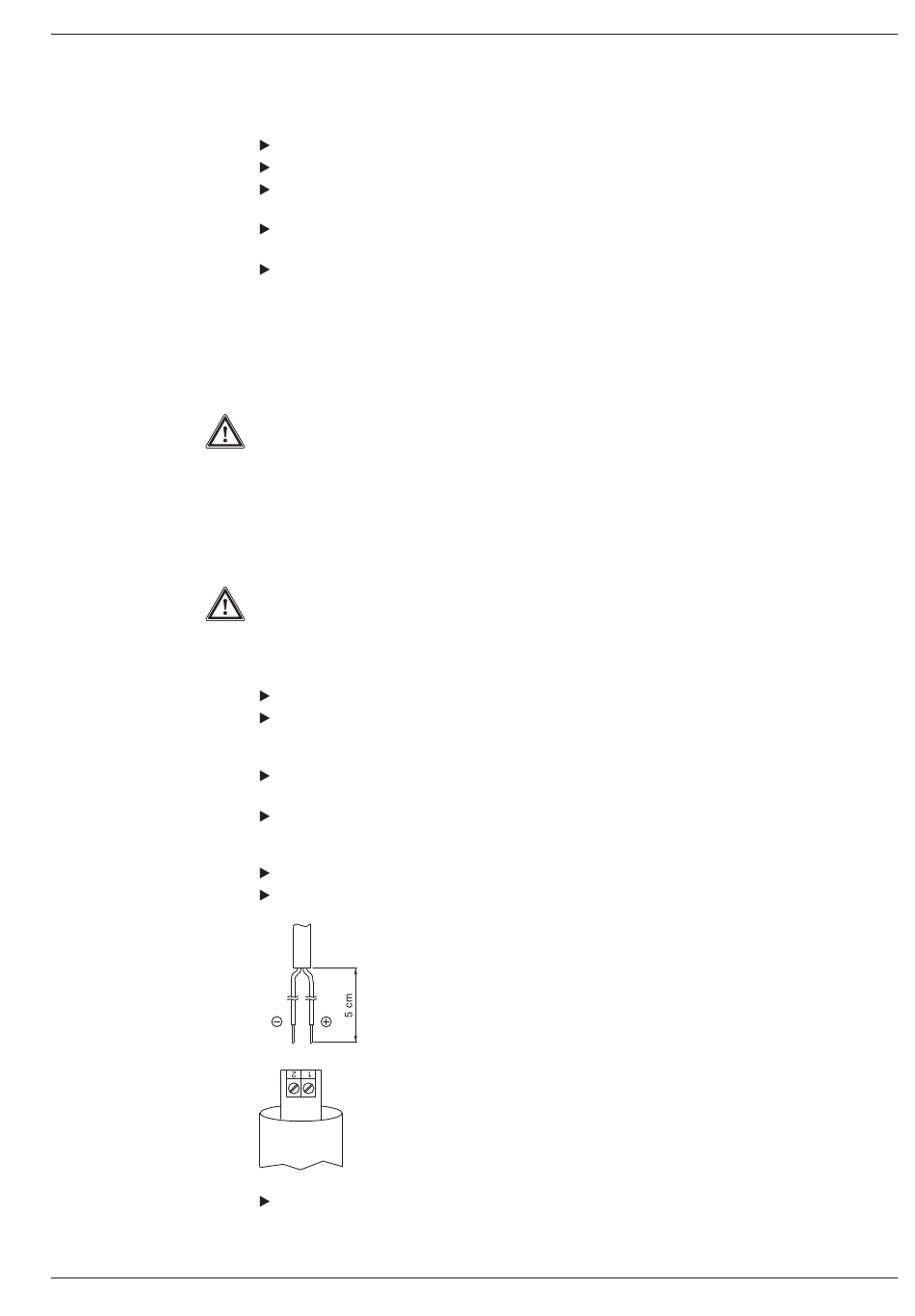

Von der äußeren Isolierung der Messleitung etwa 5 cm entfernen, so dass die beiden Adern
sichtbar werden.
M12-Verschraubung lösen und das 2-adrige Kabel durchführen.
Dabei die zweiadrige Messleitung in dem Sensor mit einer Überlänge von ca. 5 cm bevorraten.
Die beiden Kabelenden abisolieren und wie aus Abb. ersichtlich mit der Klemme verbinden
(beiliegenden Schraubendreher verwenden).
1 = Plus, 2 = Minus
M12-Verschraubung festziehen.
Oberteil des Sensors im Uhrzeigersinn bis zum Anschlag festdrehen.
Den 5 Pol Stecker in die Buchse stecken.
CTE Sensor für Gesamtchlor elektrisch installieren
Gesamtchlor
Seite 99
