Ozon

bei Anschluss an

ProMinent

Geräte Bei Anschluss an Regelgeräte von ProMinent (z.B. DULCOMETER

Elektrischer Anschluss

des Sensors

Seite 30

8.1.2.2

DULCOTEST

ACHTUNG

• Bei Intervallbetrieb das Messsystem nicht abschalten! Dosiervorrichtungen evtl. zeit-

verzögert zuschalten!

• Bei Sensorausfall kann ein falscher Messwert am Eingang des Regelgerätes anstehen.

Die elektrische Installation so konzipieren, dass dies nicht zu unkontrollierter Dosierung

und Folgeschäden führt!

anforderungen an die Schnittstelle automatisch erfüllt.

Die OZE 3-mA ist ein Sensor mit passiver 4-20-mA-Zweileiter-Schnittstelle, d.h. die Strom-

versorgung erfolgt extern z.B. über das Regelgerät.

Elektrische Installation

Den Adapter des Sensors eine Viertelumdrehung gegen den Uhrzeigersinn drehen und

abziehen (Bajonett-Verschluss).

Die Klemmschraube der M12-Verschraubung lösen und die Messleitung vom Regelgerät

durchführen.

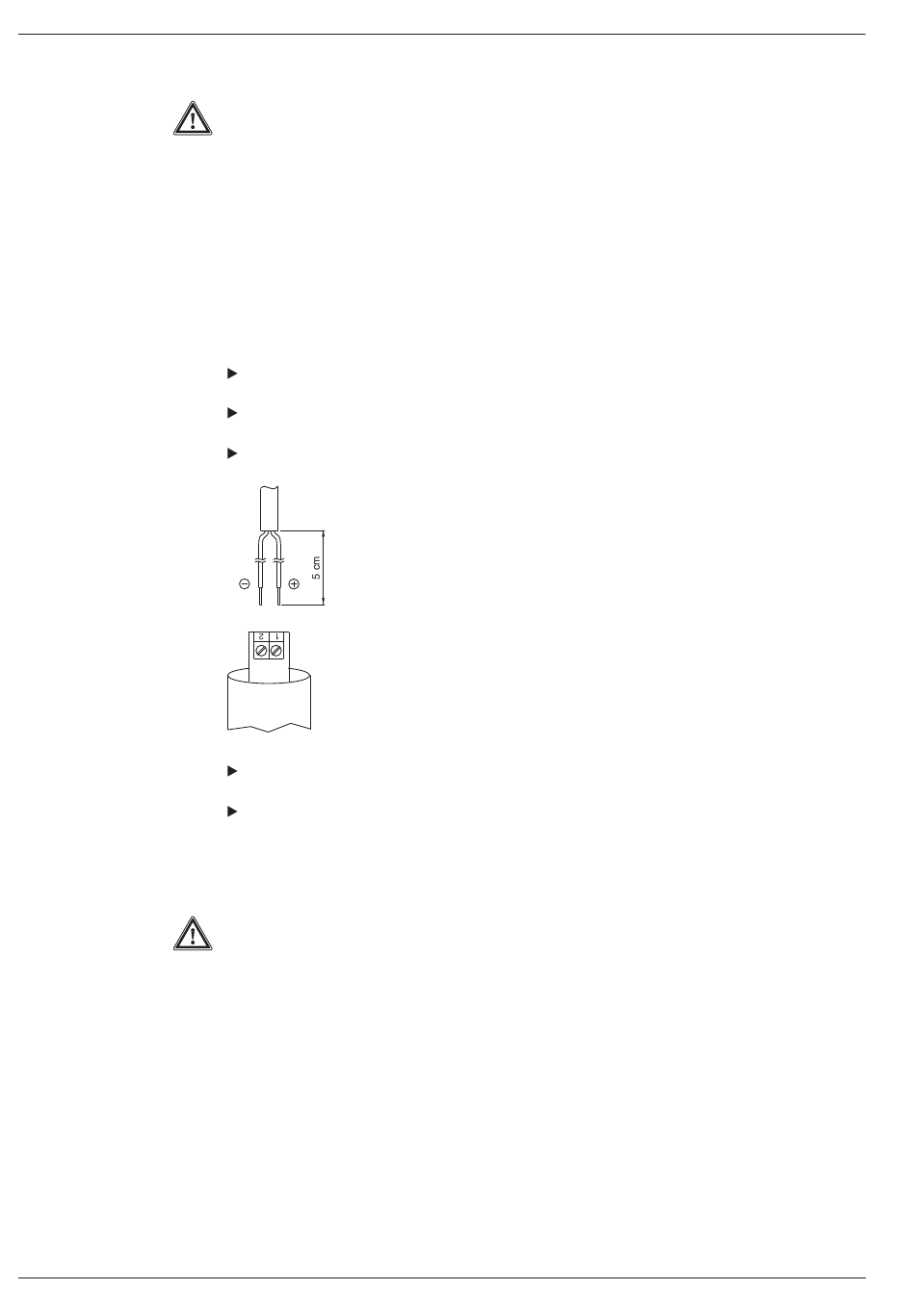

Die Kabelenden abisolieren und mit dem 2-Leiter-Anschluss verbinden: 1 = Plus, 2 = Minus.

Ca. 5 cm von der Messleitung in dem Sensor bevorraten und Klemmschraube der

M12-Verschraubung festziehen.

Den Adapter des Sensors ganz in das Gehäuse einschieben und im Uhrzeigersinn vorsichtig

bis zum Anschlag drehen, damit die Nasen des Bajonett-Verschlusses nicht abbrechen.

8.1.2.3

DULCOTEST

ACHTUNG

• Der Sensor darf nicht in tensidhaltigen Wässern oder Lösungen betrieben werden!

• Bei Intervallbetrieb das Messsystem nicht abschalten!

Nach Betrieb ohne Ozon ist mit Einlaufzeiten zu rechnen. Dosiervorrichtung evtl.

verzögert zuschalten!

Wird über längere Zeit kein Ozon dosiert, muss der Sensor vom Netz getrennt werden.

Einlaufzeit

Um einen stabilen Anzeigewert anzuzeigen, benötigt der Sensor eine bestimmte Einlaufzeit.

Erstinbetriebnahme:

Wiederinbetriebnahme:

Membran-/Elektrolytwechsel:
