Panneau de commande

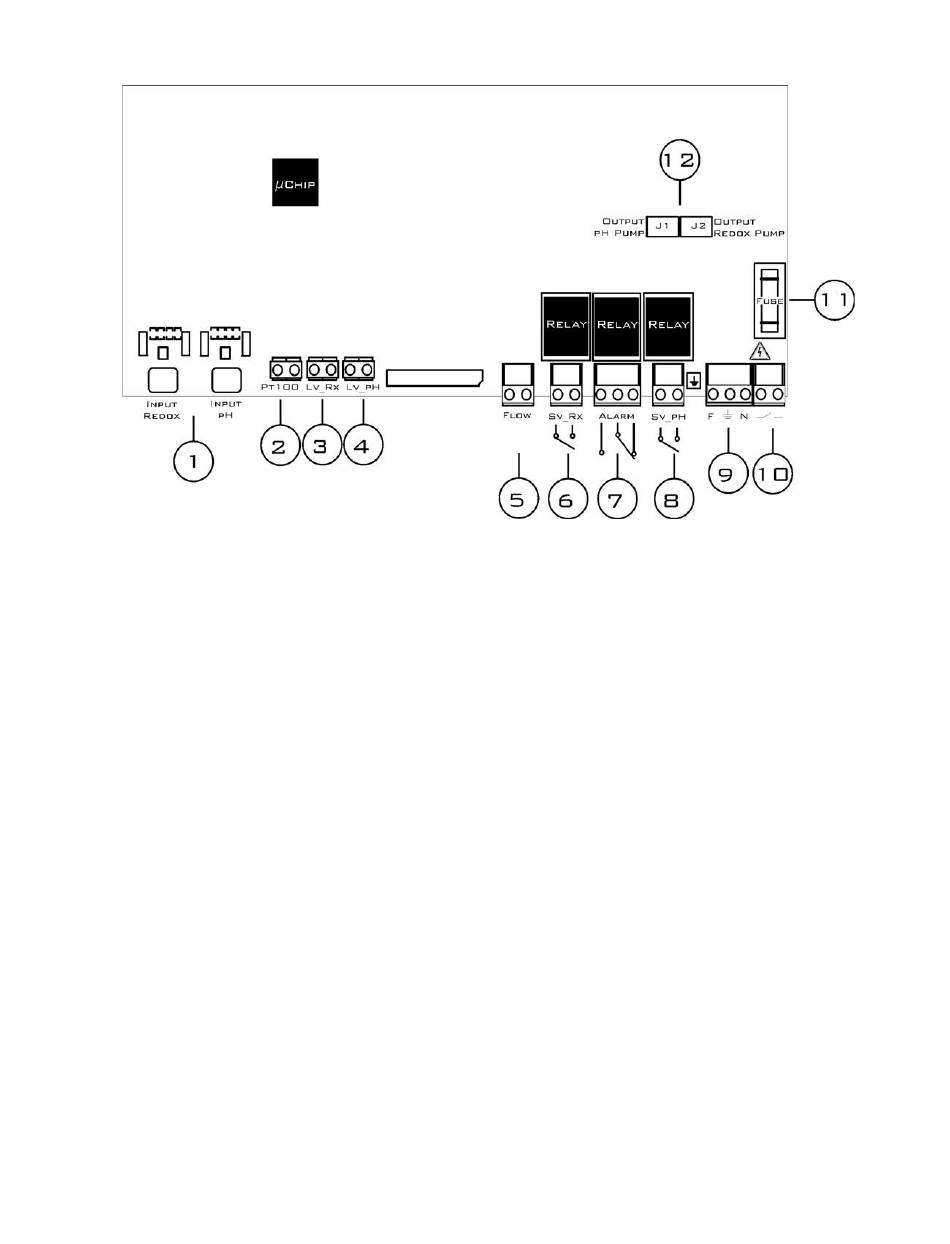

Connexion des cables:

1) Entrée sonde pH et Redox
2) Entrée sonde température (PT100)
3) Entrée sonde Niveau Redox (Produit dans le bidon)
4) Entrée sonde Niveau pH (Produit dans le bidon)
5) Entrée signal débit (Flow Rate) [signal électrique 230 Vc.a.]
6) Sortie Relais Alarme pour électrovanne Redox (Contact libre, Relais 250 Vc.a. 10 A)
7) Sortie Relais Alarme pour électrovanne (Contact libre, Relais 250 Vc.a. 10 A)
8) Sortie Relais Alarme pour électrovanne pH (Contact libre, Relais 250 Vc.a. 10 A)
9) Alimentation système : 230 Vc.a. 50/-60 Hz
10) Interrupteur d'alimentation
11) Fusible 500 mA retardé
12) Sortie pompe pH (J1) et pompe Redox (J2)
0000136904 rev. 2.0 3
