seko Kronos 50 Kurzanleitung

Vorschau ausblenden

Werbung

Inhaltsverzeichnis

Kurzanleitung
Kronos 50

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für seko Kronos 50

Inhaltszusammenfassung für seko Kronos 50

  • Seite 1 Kurzanleitung Kronos 50...

  • Seite 2: Sicherheitsinformationen

    1. SICHERHEITSINFORMATIONEN Erklärung der Sicherheitsinformationen. Warnung – Hochspannung Warnung – heiße Oberfläche Warnung – Gefahrenzone Richtige und ordnungsgemäße Verwendung Die Pumpe darf lediglich zur Dosierung flüssiger Chemikalien eingesetzt werden. • Die Anwendung des Systems hat nur in Übereinstimmung mit den technischen Daten und den •...

  • Seite 3: Über Das Produkt

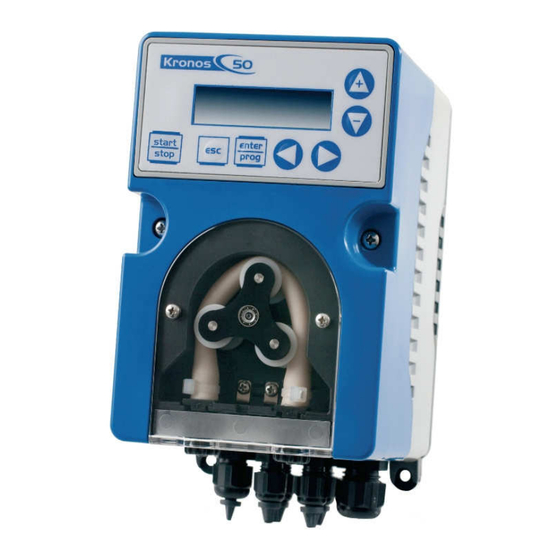

    Pumpe herum. Berücksichtigen Sie hierbei das Sicherheitsdatenblatt der eingesetzten Chemikalie. 2. ÜBER DAS PRODUKT Bei der Kronos 50 handelt es sich um Peristaltikpumpe, angetriebenen durch einem Schrittmotor. Die dosierte Chemikalie wird hierbei durch Quetschung des Schlauches befördert. Hierfür sind keine Ventile notwendig. Dies gewährleistet eine einfache Handhabung des verwendeten Mediums.

  • Seite 4: Abmessungen Und Bauteilübersicht

    Schlauchbruch-System • Gerätesicherung 1,6A (20W) • 3. ABMESSUNGEN UND BAUTEILÜBERSICHT Kabelvorbereitung PCBs 7 Gehäuse: obere Einheit Druckanschluss Gehäuse: zentrale Einheit Sauganschluss Gehäuse: Grundeinheit Kabelvorbereitung PCB 9 Bedienfeld Schlauchbruch-Sicherung LCD Display Quetschschlauch Kugellager Transparente Schutzabdeckung Drehkreuz Kabelvorbereitung PCB 11 Rev. 2012...

  • Seite 5: Aufbau Und Funktionale Beschreibung

    4. AUFBAU UND FUNKTIONALE BESCHREIBUNG Die Pumpe beinhaltet zwei Hauptkomponenten: bewegliche Einheit (Schrittmotor) • Schlauchanbindung (Drehkreuz, Rollen und Quetschschlauch) • Betriebseinheit: Die zentrale Baugruppe befindet sich in einem robusten Plastikgehäuse. Das Plastikgehäuse beinhaltet die obere und untere Einheit, welche miteinander verschraubt sind. Die untere Einheit enthält Kabelvorbereitungen PCBs für Stromversorgung und weitere Anschlüsse.

  • Seite 6: Hydraulische Installation

    6. HYDRAULISCHE INSTALLATION Installation des Saug- und Druckanschlusses: Schneiden Sie zunächst die Enden des Schlauches gerade ab • Entfernen Sie die Kappe des Saugschlauches und führen Sie den Anschlussschlauch durch die • Kappe hindurch. Schieben Sie die Enden der Schläuche vollständig über die Tüllen •...

  • Seite 7: Elektrische Installation

    7. ELEKTRISCHE INSTALLATION Verlegen Sie ein Stromkabel mit Schaltkreissicherung und Stromnetz-Schalter, falls notwendig mit Notabschaltung. Vergewissern Sie sich, dass das Stromnetzkabel nicht stromführend ist! Brechen Sie mithilfe eines Schrauberziehers die vorgesehene Kabelvorbereitung auf der Unterseite der hinteren Einheit auf. Schieben Sie das Netzkabel in die untere Einheit und befestigen Sie dieses mit der Schraubhalterung.
  • Seite 8 8. BETRIEBSEINHEIT Bedien-/ Steuerfeld Die Bedientasten sind wiefolgt belegt: Taste Beschreibung Startet und stoppt die Pumpe. Im Falle eines Level-Alarms (nur Alarm- funktion), Füllstands-Alarm und Memory-Alarm, wird das Signal auf dem Display deaktiviert. Zum “Verlassen” der verschiedenen Menüstufen. Vor dem endgültigen Verlassen der Programmierung öffnet sich ein Speicherdialog für Veränderungen.
  • Seite 9 Die Taste kann zum Verlassen der verschiedenen Menüpunkte genutzt werden. Vor dem entgültigen Verlassen öffnet sich ein Speicherdialog: Speichern? Speichern? Nein um die Eingabe zu bestätigen. Passwort **** Sprache Paragraph 1 Deutsch Paragraph 6 PROG Statist Haupt- Paragraph 2 Konfiguration Stunden menü...
  • Seite 10 Paragraph 1 Programmierung Beschreibung Ermöglicht die Auswahl der Sprache. Werkseitig ist die Sprache Englisch eingestellt. Änderungen können durch Drücken der Taste Sprache anschließender Verwendung von um den neuen Deutsch Wert einzustellen. Drücken Sie zum bestätigen und zur Rückkehr ins Menü. Paragraph 2 Programmierung Beschreibung...
  • Seite 11 Paragraph 4 Programmierung Beschreibung Die Pumpe kann wie folgt kalibiert werden: Die Pumpe läuft mit voller Geschwindigkeit für 36 sec (Version 10 l/h) oder 180 sec (Version 2 l/h) , welche durch Drücken der Taste gestartet wird. Kalibrierung 2000 ml/h Nach dieser Zeit geben Sie die dosierte Menge durch Betätigen der Tasten ein und bestätigen durch...
  • Seite 12 Falls kein Trigger ausgewählt wurde, startet die Pumpe mit der eingestellten Verzögerung nach Stromzufuhr Programmierung Beschreibung Die Pumpe arbeitet im konstanten Modus. Die Flussrate kann manuell nur durch gleichzeitiges Drücken der Tasten Manual MODE ON Time sec erhöht oder durch erniedrigt werden.
  • Seite 13 Ex. Inverse mA-Dosierung: mA-Eingang für 0% = 10 mA mA-Eingang für MAX Flussrate = 5 mA Max Flussrate = 80% Dosing 10mA Programmierung Beschreibung Die Pumpe dosiert proportional zu einem Signal bei 0/4-20 mA. Auf Basis der Werkseinstellungen unterbricht die Pumpe die Dosierung bei 0mA und dosiert mit der eingestellten Maximalfrequenz wenn sie 20 mA empfängt.
  • Seite 14 Programmierung Beschreibung In Abhängigkeit eines externen Signals (i.e.: Impulszähler) dosiert die Pumpe automatisch kalkulierend das Verhältnis der Eingangssignale und der Pumpengeschwindigkeit auf der Basis des voreingestellten ppm-Wertes. Die Dosierfrequenz kann durch gleichzeitiges Drücken der PPM MODE Conc.(%) 100% Tasten modifiziert werden. Erniedrigen lässt sich der Wert durch Drücken der Tasten PPM MODE Bietet folgende Einstellmöglichkeiten:...
  • Seite 15 Programmierung Beschreibung In Abhängigkeit eines externen Signals (i.e.: Impulszähler) dosiert die Pumpe. Mit jedem eingehenden Signal läuft die Pumpe 1 Sekunde für das programmierte “N” (i.e.: 20%) Geschwindigkeit. Der Wert für “N” kann während der Anwendung modifiziert werden durch Drücken von Erhöhung der Flussrate oder durch erniedrigt 1:N MODE...
  • Seite 16 Programmierung Beschreibung In Abhängigkeit eines externen Signals (i.e.: Impulszähler) dosiert Pumpe. jedem ankommenden programierten “N” Signal läuft die Pumpe für eine 1 Sekunde bei 1% der max. Geschwindigkeit. Der Wert für “N” kann während der Anwendung modifiziert werden durch Drücken von Erhöhung der Flussrate oder durch erniedrigt N:1 MODE...
  • Seite 17 beziehungsweise durch erniedrigt werden. Bietet folgende Einstellmöglichkeiten: Time = Die Zeit in welcher die Dosierung • abgeschlossen werden soll Qty = Die zu dosierende Menge in Liter • Paragraph 7 Bietet die Möglichkeit der Einstellung folgender Pumpen-Funktionen: P um p functions M anual M ode Pump P um p functions...
  • Seite 18 Paragraph 9 Programmierung Beschreibung Bietet die Möglichkeit die Eingangs-Trigger einzustellen. Wenn die Trigger gegenwärtig sind, so geben diese die Freigabe der Dosierung in Abhängigkeit der eingestellten Pumpenfunktionen: No Trg = Die Trigger sind ausgeschaltet. • Triggers Trg 1 = Die Pumpe läuft nur wenn Trigger 1 No Trg •...
  • Seite 19 Paragraph 13 Programmierung Beschreibung Bietet die Möglichkeit das Alarm-Relais folgendermaßen einzustellen: Alarm Relay N.Open = normal offen. N.Open • N.Closed = normal geschlossen. • Paragraph 14 Programmierung Beschreibung Bietet die Möglichkeit die maximale Flussrate durch die Pumpe einzustellen. Der programmierte Modus (% oder Max Flow Rate Frequenz) wird als Standard-Einheit für die Messungen 100%...

  • Seite 20: Display Übersicht

    10. DISPLAY ÜBERSICHT 10.1 Während der Dosierung Speicher Status: Speicher: Modus: mem (Speicher aktiv) Manual Mode • • • (kein Speicher) mA Mode • • • Batch Mode • 1:N Mode • N:1 Mode • PPM Mode M mem PPM Mode •...

  • Seite 21: Schnelleinstellungen

    11. SCHNELLEINSTELLUNGEN Ausgehend vom Dosier-Modus, durch drei Sekunden langes Drücken der Taste wechselt der Display Schnelleinstellungsmenü: Manual Mode Max % 100% In diesem Menü können Sie die folgenden Punkte ändern: 1) Max Flussrate in: o mA Mode o Manual Mode 2) N in: o 1:N Mode o N:1 Mode...
  • Seite 22 12. Parameter Liste Parameter Wert Wert Wert Wert Wert Wert voreingestellt Sprache english german italian english Passwort 0 - 9999 0 (disabled) Statistiken dosing tubing liters hours hours Max Flussrate 0.1 – 100.0% 100.0% Pump Manual mA Mode Batch 1 :N Mode N :1 Mode Ppm Mode Manual Mode Funktion Mode...
  • Seite 23 13. Dosierparameter Tabelle Modus Param 1 Param 2 Param 3 Speicher Trigger Dichte Flussrate TRIGGER Verzögerung MAX FLUSS ON Zeit sec OFF Zeit sec (No Trg/Trg Zeit sec (0- RATE Manual (0-10000) (0-10000) 1/Trg 2/Trg 10000) (0.1 –100%) 1&2) mA Eingang mA Eingang TRIGGER für min...
