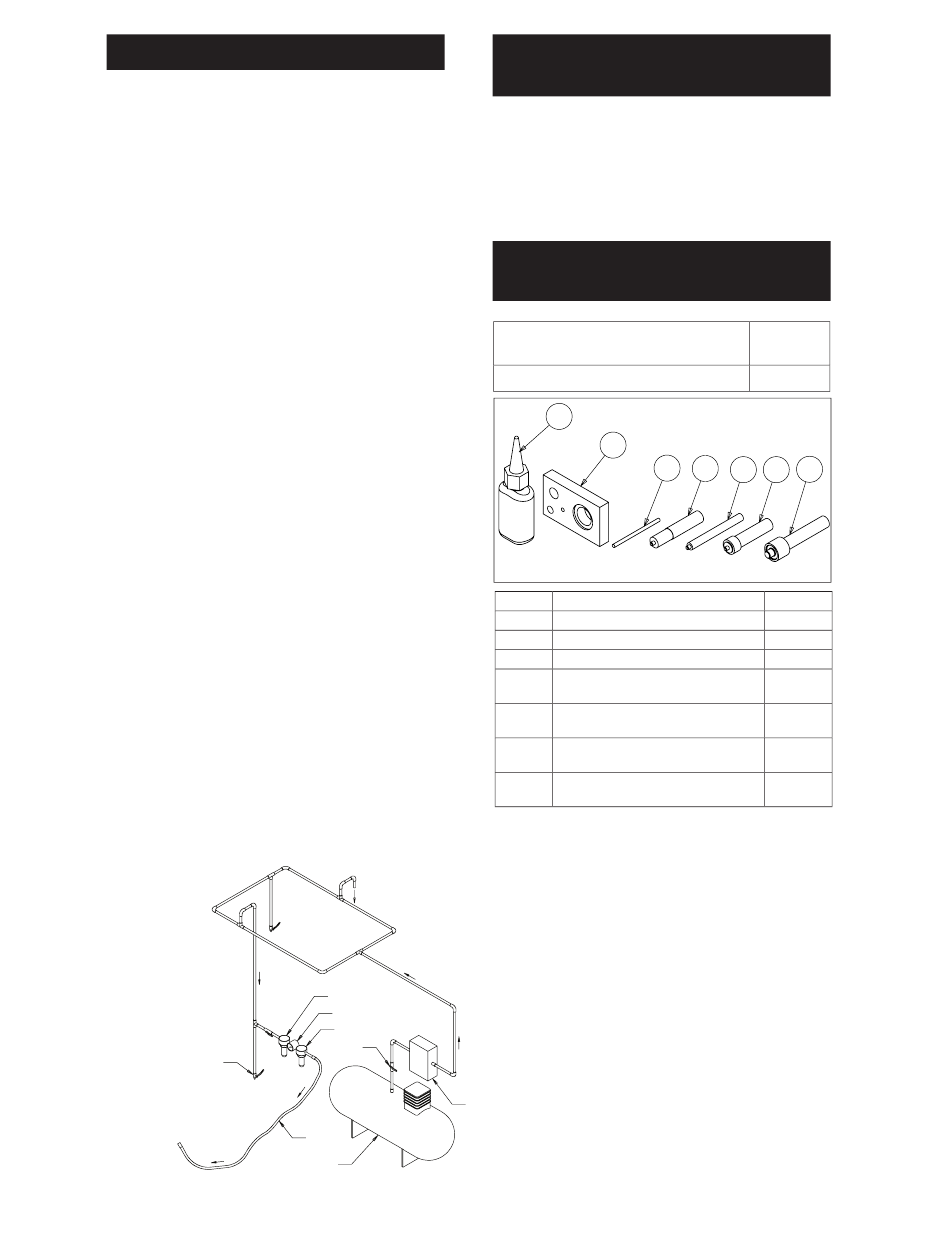

Precauciones de Seguridad

1. Lea todas las instrucciones antes de usar esta herramienta. Todos los
operadores deben estar completamente capacitados sobre su uso y
estar familiarizados con estas reglas de seguridad.
2. La herramienta de RPM debe chequearse con regularidad para
asegurar una velocidad de funcionamiento correcta.
3. Asegúrese de que la herramienta esté desconectada de la fuente de
suministro de aire.
4. Al usar esta herramienta use siempre el equipo de seguridad
requerido.
5. Siempre retire el suministro de aire de la herramienta antes de
colocar, ajustar o retirar le abrasive.
6. Siempre permanezca de pie con un agarre y una base firmes y preste
atención a la reacción de torque que desarrolla la herramienta.
7. Use solamente refacciones aprobadas por 3M.
8. Asegúrese siempre de que el material que se vaya a trabajar esté
asegurado firmemente, para evitar movimientos.
9. Revise regularmente la manguera y las conexiones en busca de
señales de desgaste. No sostenga la herramienta por la manguera;
tenga siempre cuidado de que la herramienta no empiece a funcionar
al transportarla cuando esté conectada a la fuente de suministro de
aire.
10. El polvo puede ser altamente combustible.
11. Si la herramienta recibe servicio o es reconstruida verifique que no
se exceda el valor máximo de rpm y que no haya vibración excesiva.
12. No exceda la presión de aire máxima recomendada. Use el equipo de
seguridad que se recomienda.
13. La herramienta no cuenta con aislamiento eléctrico. No la use
cuando exista la posibilidad de contacto con conductores eléctricos
vivos, tuberías de gas y/o tuberías de agua.
14. Esta herramienta no está protegida contra los riesgos inherentes a
operaciones de corte y nunca deben acoplarse productos de corte
a esta herramienta.
15. Tenga cuidado para evitar que las partes móviles de la herramienta
puedan atrapar prendas de vestir, corbatas, pelo, trapos de limpieza
u objetos colgantes sueltos. En caso de que algún objeto quede
atrapado, interrumpa inmediatamente el suministro de aire para
evitar el contacto con las partes móviles de la herramienta.
16. Si parece haber fallas en el funcionamiento de la herramienta,
interrumpa su uso inmediatamente y tome medidas para que reciba
servicio o sea reparada.
17. En caso de cualquier interrupción en la presión, suelte inmedi-
atamente la manija de arranque; no intente usar nuevamente la
herramienta sino hasta que la interrupción haya sido corregida.
18. Cuando la herramienta no esté en uso, almacénela en un ambiente
seco y limpio, libre de desechos de materiales.
19. Recicle la herramienta o disponga de ella conforme a los reglamen-
tos locales, estatales y federales.
Tubería de drenado
Hacia la estación
de herramientas
Válvula
de bola
Válvula de
drenado
Hacia cople en
o cerca de
la herramienta
3M 1 / in. to 3 / in. File Belt Sander
8 4
All manuals and user guides at all-guides.com
REVISED 05/26/09 IT
1
2
3
4
5
6
7
Sistema de tubería de lazo cerrado
Inclinado en la dirección del flujo de aire
Válvula de bola
Filtro de aire
Regulador de presión
Aceitera
Válvula de
bola
Manguera
Compresor de
aire y tanque
32
Brazos de Contacto de la Correa para
Limar de 3M™
Los Brazos de Contacto de 3M se acoplan perfectamente a la Lijadora
de Correa para Limar de 3M. Construidos con materiales de calidad
industrial y superior, su durabilidad y construcción precisa constituyen
el complemento ideal para el desempeño de la Li. El siguiente cuadro es
una muestra de los productos ofrecidos.
Consulte el catálogo de Accesorios ASD 3M 61-5002-8098-9 para
información sobre accesorios adicionales
P/N
XPA2394 RETAINING COMPOUND
XPA2240 WHEEL POSITION BLOCK
Kit para el Servicio Técnico de la
XPA2239 SHAFT REMOVAL TOOL
XPA2238 BEARING REMOVAL TOOL 3/8 ID
Herramienta
XPA2237 BEARING REMOVAL TOOL 1/4 ID
XPA2236 BEARING MOUNT TOOL
XPA2447 BEARING REMOVAL TOOL 5/8 ID
Descripción
Kit para el Servicio Técnico de la Herramienta
1
2
Ítem Descripción
1 COMPUESTO RETENEDOR
2 BLOQUE PARA POSICIONAR LA RUEDA
3 HERRAMIENTA PARA EXTRAER EL EJE
HERRAMIENTA PARA EXTRAER EL
4
COJINETE, de 3/8 pulg. de DI
HERRAMIENTA PARA EXTRAER EL
5
COJINETE, de 1/4 pulg. de DI
HERRAMIENTA PARA COLOCAR EL
6
COJINETE
HERRAMIENTA EL COJINETE, de 5/8 pulg.
7
de DI
Flujo de aire
Secador de aire
Figura 1
DESCRIPTION
Número de
Pieza
30670
3
4 7
5 6
Cantidad
1
1
1
1
1
1
1
Revision 022514
QTY. REVISION RECORD
R DESCRIPTION / DATE
1
RELEASED FOR PRODUCTIO
A
1
EDS 11-3-09 RAG 11/18/
1
ITEM 7 XPA2447 WAS NOT O
B
1
EDS 12/21/09 PWH 12/21
1
1
1
X'POLE
PRE
TOO
PROPRIETARY AND CONFID
THE INFORMATION CONTAINED IN THIS DRAWING IS T
PROPERTY OF X'POLE PRECISION TOOLS INC. ANY REP
DUCTION IN PART OR AS A WHOLE WITHOUT THE WRI
PERMISSION OF X'POLE PRECISION TOOLS INC. IS PROH
MATERIAL
SEE BOM
STD TOL
.XXX +/-
0.1
.X +/-
XX/XX +/-
0.05
.XX +/- ANGLES +/-
EN
DRWN BY / DATE CKD BY / DATE
EDS
11/3/09
TITLE
SERVICE TOOL K
P/N XPA239
