Regler und Funktionen

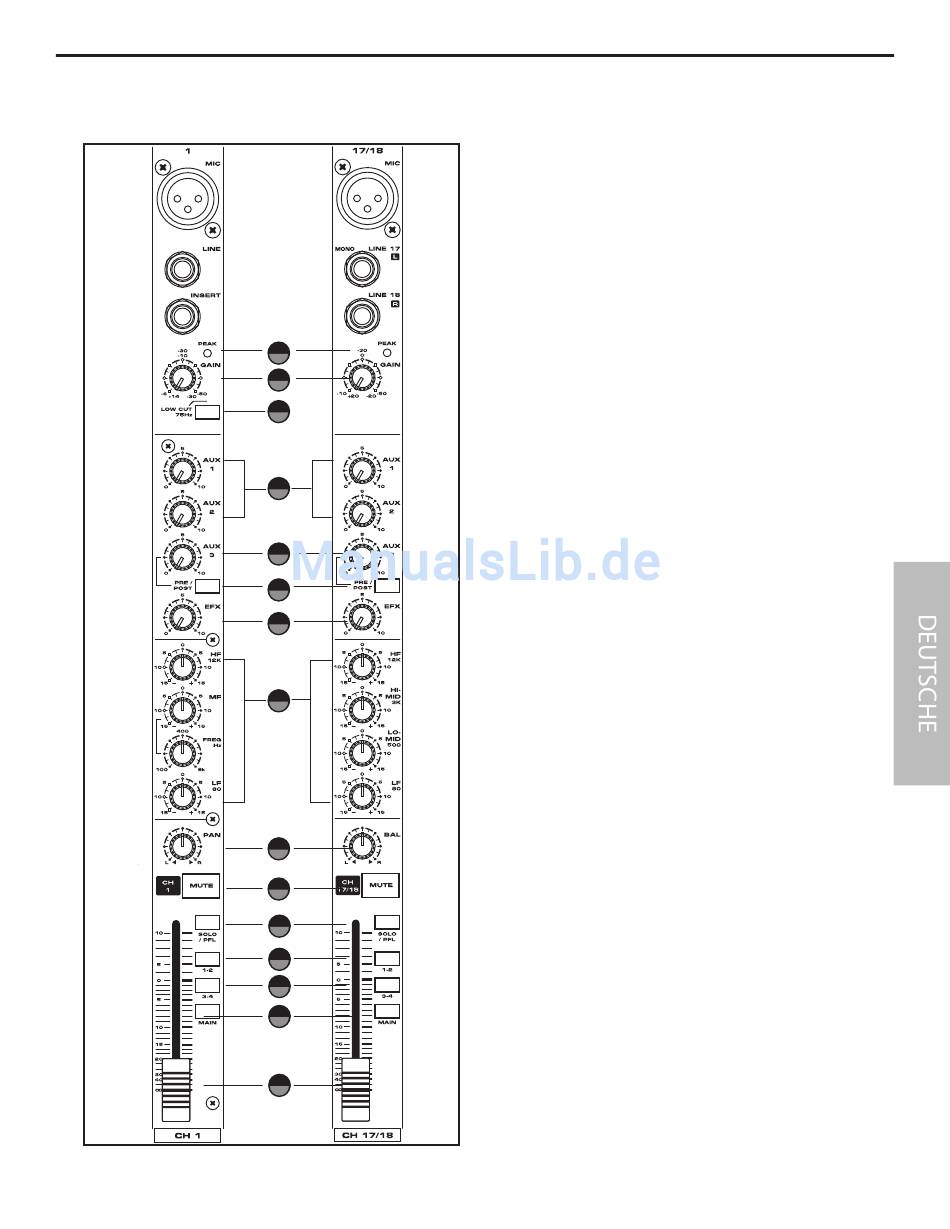

EINGANGSKANALSEKTION
Der folgende Abschnitt beschreibt detailliert jede Kompo-
nente der L1200 und L2000 EINGANGSKANÄLE, inklusive
LOW CUT, 3-BAND-EQ, MONITOR- und EFX-Sends sowie
der PAN-, GAIN- und VOLUME-Regler.
1 – PEAK LED
Der MIC/LINE Vorverstärker des L1200 und L2000 enthält
auch eine PEAK LED, die leuchtet, wenn das Eingangs sig-
nal sich der Überlastungsgrenze nähert.
2 - GAIN-Drehregler
Die Vorverstärkerstufe jedes L1200- und L2000-Kanals
verfügt über einen stufenlosen GAIN-Regler zum Einstel-
len eines sauberen Pegels. Der GAIN-Regler der Mic/Line-
Eingänge besitzt einen Regel bereich von -6 bis -50dB
beim MIC-Eingang und +14 bis -30dB beim LINE-Eingang.
Der GAIN-Regler des Stereoeingangs besitzt einen Regel-
bereich von -10 bis -50dB beim MIC-Eingang und +20 bis
-20dB beim LINE-Eingang.
3 - LOW CUT-Schalter
Jeder Kanal der L-Serie ist auch mit einem LOW CUT (oder
Hochpass) Filter ausgerüstet, das die Bässe von 75Hz an
abwärts mit einer Rate von 18dB pro Oktave bedämpft.
Aux-Busse ( 4 - 7 )
Mit den Aux-Signalwegen, oder Bussen, der L-Serie kann
man unabhängige Mischungen erstellen und zu den
internen oder externen Effektprozessoren oder zu einem
externen Monitorsystem leiten. Am Anfang dieser Busse
wird das Signal mit einem der Aux-Dreh regler von den
einzelnen Kanälen losgeschickt. Dann wird die Mischung
aller mit dem Aux-Pegelregler gesteuer ten Signale ent-
we der zu einem internen Effektprozessor oder zu einer
Ausgangsbuchse geleitet, die mit einem externen Effekt
oder Monitorsystem verbunden ist. Zur besseren Steuer-
ung Ihrer Effekte und Monitormischungen verfügt die
L-Serie über vier Aux-Busse mit Schaltoption, was insgesa-
mt zwei Monitormischungen plus zwei Effects Sends oder
drei Monitormischungen plus einen Effects Send ermögli-
cht.
