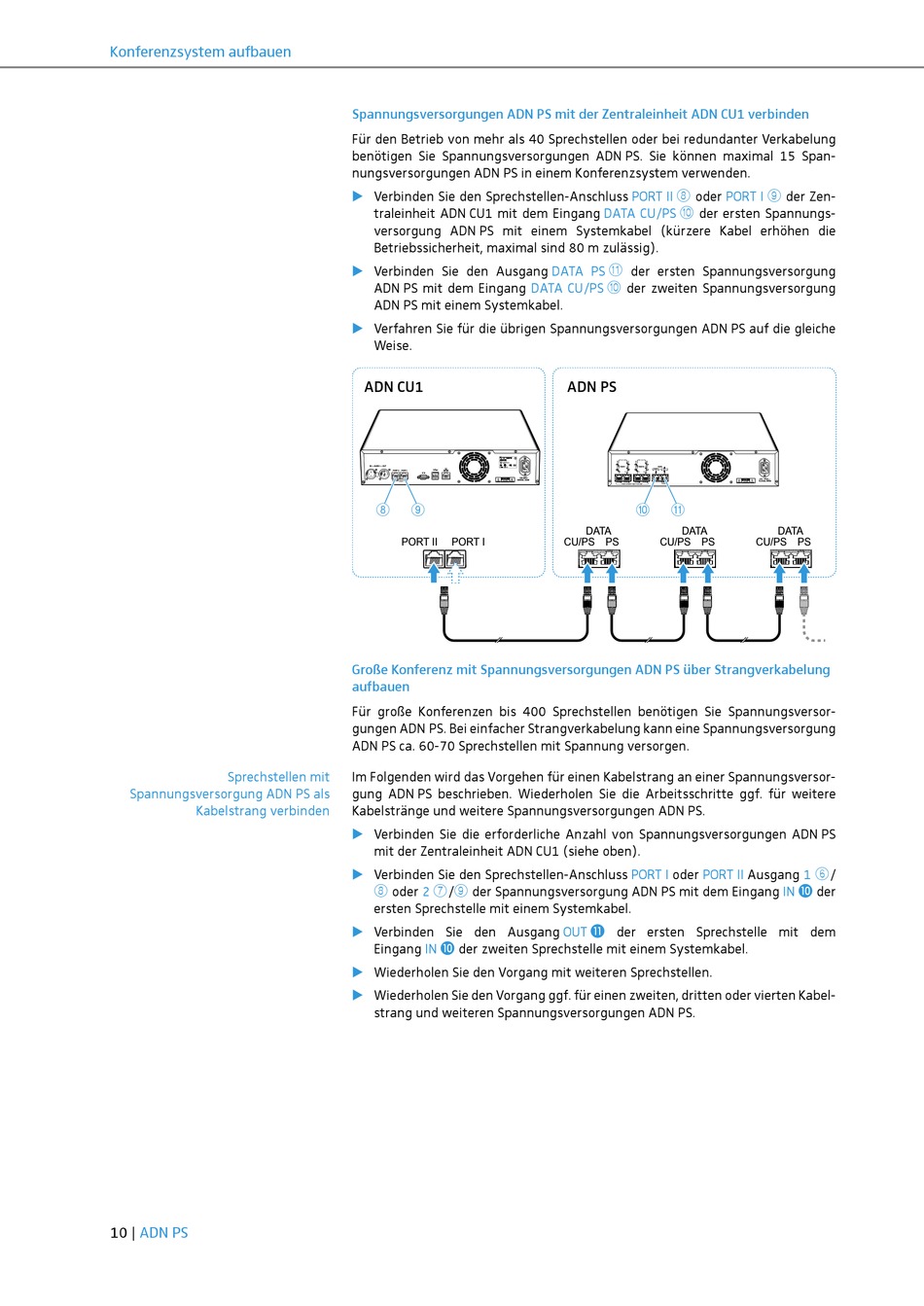

Sennheiser ADN PS Kurzanleitung Seite 11

Konferenzsystem aufbauen
Sprechstellen mit
Spannungsversorgung ADN PS als
Kabelstrang verbinden
10 | ADN PS
Spannungsversorgungen ADN PS mit der Zentraleinheit ADN CU1 verbinden
Für den Betrieb von mehr als 40 Sprechstellen oder bei redundanter Verkabelung
benötigen Sie Spannungsversorgungen ADN PS. Sie können maximal 15 Span-
nungsversorgungen ADN PS in einem Konferenzsystem verwenden.
Verbinden Sie den Sprechstellen-Anschluss
traleinheit ADN CU1 mit dem Eingang
versorgung ADN PS mit einem Systemkabel (kürzere Kabel erhöhen die
Betriebssicherheit, maximal sind 80 m zulässig).
Verbinden Sie den Ausgang
ADN PS mit dem Eingang
ADN PS mit einem Systemkabel.
Verfahren Sie für die übrigen Spannungsversorgungen ADN PS auf die gleiche
Weise.
ADN CU1
IN –– AUDIO –– OUT
PORT II PORT I
100-240V~
2x 52.8V 1.75A 50/60Hz 240W
8 9
PORT II PORT I
Große Konferenz mit Spannungsversorgungen ADN PS über Strangverkabelung
aufbauen
Für große Konferenzen bis 400 Sprechstellen benötigen Sie Spannungsversor-
gungen ADN PS. Bei einfacher Strangverkabelung kann eine Spannungsversorgung
ADN PS ca. 60-70 Sprechstellen mit Spannung versorgen.
Im Folgenden wird das Vorgehen für einen Kabelstrang an einer Spannungsversor-
gung ADN PS beschrieben. Wiederholen Sie die Arbeitsschritte ggf. für weitere
Kabelstränge und weitere Spannungsversorgungen ADN PS.
Verbinden Sie die erforderliche Anzahl von Spannungsversorgungen ADN PS
mit der Zentraleinheit ADN CU1 (siehe oben).
Verbinden Sie den Sprechstellen-Anschluss
8 7 9
oder 2 / der Spannungsversorgung ADN PS mit dem Eingang
ersten Sprechstelle mit einem Systemkabel.
Verbinden Sie den Ausgang
µ
Eingang IN der zweiten Sprechstelle mit einem Systemkabel.
Wiederholen Sie den Vorgang mit weiteren Sprechstellen.
Wiederholen Sie den Vorgang ggf. für einen zweiten, dritten oder vierten Kabel-
strang und weiteren Spannungsversorgungen ADN PS.
8
PORT II oder
<
DATA CU/PS der ersten Spannungs-
A
DATA PS der ersten Spannungsversorgung
<
DATA CU/PS der zweiten Spannungsversorgung
ADN PS
PORT I PORT II DATA
CU/PS PS
1 2 1 2
PORT I & PORT II: max. 5.25A sum
< A
DATA DATA
CU/PS PS CU/PS PS
PORT I oder PORT II
¸
OUT der ersten Sprechstelle mit dem
9
PORT I der Zen-
100 - 240V
50/60Hz 385W
DATA
CU/PS PS
6
Ausgang 1 /
µ
IN der
