Inhaltszusammenfassung für Sennheiser ADN PS

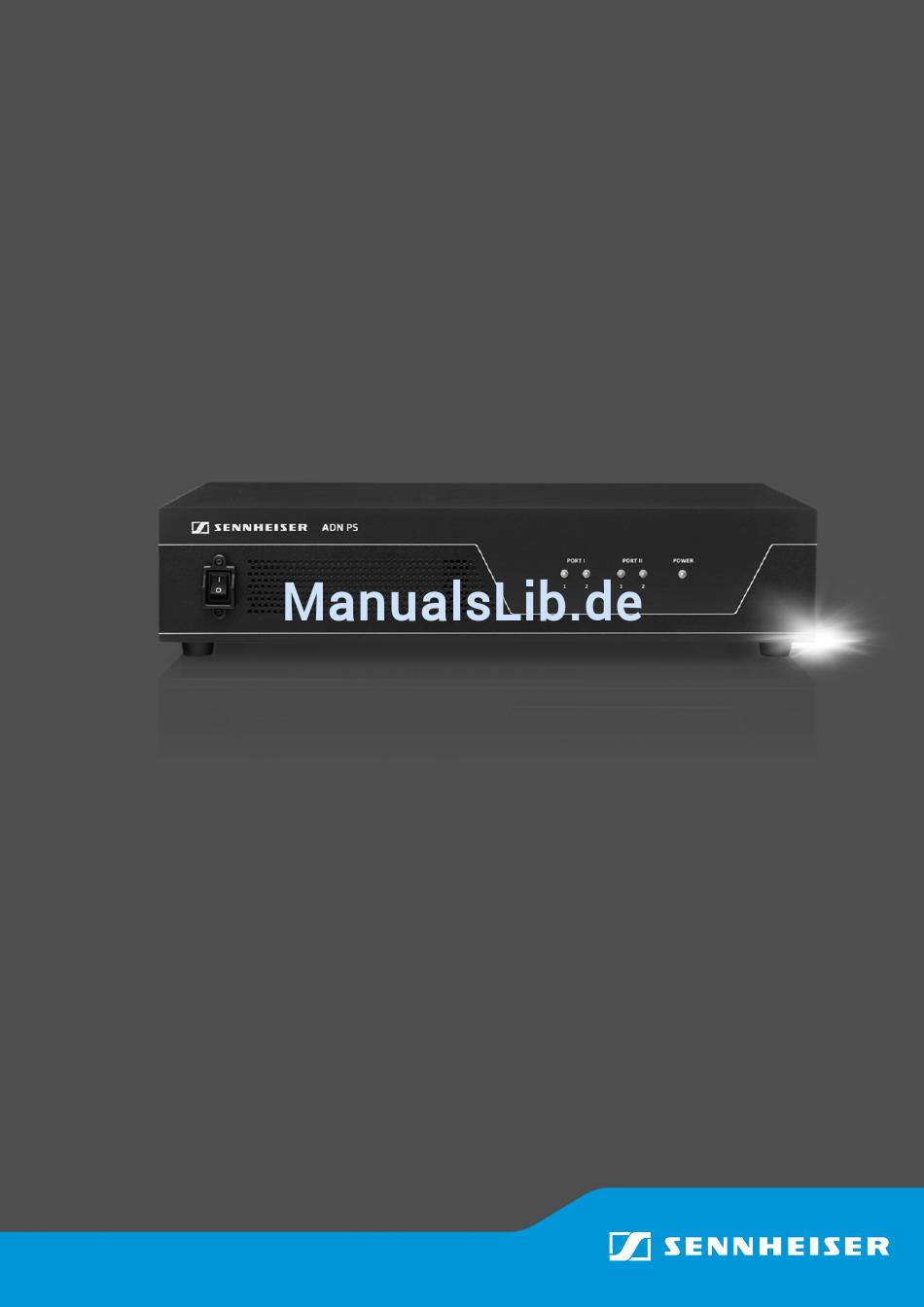

- Seite 1 ADN PS Power Supply Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Für den Betrieb erforderliche Komponenten ..............3 Produktübersicht Spannungsversorgung ADN PS ............4 Aufbau und Steuerung des Konferenzsystems planen ..........5 Spannungsversorgung ADN PS für den Betrieb vorbereiten ........8 Konferenzsystem aufbauen ..................... 9 Spannungsversorgung ADN PS ein-/ausschalten ............14 Konferenzsystem reinigen und pflegen ............... -
Seite 4: Die Spannungsversorgung Adn Ps
Für den Betrieb von max. 400 drahtgebundenen Delegierten-Sprechstellen ADN D1 und Präsidenten-Sprechstellen ADN C1 benötigen Sie Spannungsversorgungen ADN PS. Sie können maximal 15 Spannungsversorgungen ADN PS in einem Konfe- renzsystem verwenden. Jede Spannungsversorgung kann bei einfacher Verkabe- lung max. 70 Sprechstellen und bei redundanter Ringverkabelung max. 40 Sprech- stellen mit Spannung versorgen. -
Seite 5: Für Den Betrieb Erforderliche Komponenten
ADN CU1-UK 505554 Spannungsversorgung für Zentraleinheit UK-Version max. 40 Sprechstellen und/ ADN CU1-US 505555 oder Antennenmodul Zentraleinheit US-Version 1 - 15 ADN PS-EU 505546 Spannungsversorgung von Spannungsversorgung drahtgebundenen (optional) EU-Version Sprechstellen bei einfacher oder redundanter ADN PS-UK 505547 Verkabelung, Spannungsversorgung für Konferenzen bis max. -
Seite 6: Produktübersicht Spannungsversorgung Adn Ps
Produktübersicht Spannungsversorgung ADN PS Produktübersicht Spannungsversorgung ADN PS ADN PS PORT I PORT II DATA CU/PS 100 - 240V 50/60Hz 385W PORT I & PORT II: max. 5.25A sum A Frontansicht B Rückansicht Rackwinkel Anschlussbuchse (RJ45) für Sprechstellen/ ADN-W AM... -
Seite 7: Aufbau Und Steuerung Des Konferenzsystems Planen
Kabelrings berechnen und den Aufbau der Komponenten planen. Die Software befindet sich auf der DVD-ROM (Lieferumfang ADN CU1) oder Sie erhalten sie über Ihren Sennheiser-Partner oder auf der Internetseite www.sennheiser.com im Download-Bereich. Weitere Informationen zur Installation und Verwendung der Software „ADN Cable Calculator“... - Seite 8 Für den Aufbau des Konferenzsystems mit maximaler Sprechstellenanzahl (bis 400 Sprechstellen sind möglich) benötigen Sie eine Zentraleinheit ADN CU1 zur Steuerung der Konferenz und weitere Spannungsversorgungen ADN PS für die Spannungsversorgung der Sprechstellen. Die Sprechstellen werden pro Span- nungsversorgung ADN PS über vier Kabelstränge angeschlossen.
- Seite 9 Für den Aufbau des Konferenzsystems mit redundanter Ringverkabelung benöti- gen Sie eine Zentraleinheit ADN CU1 zur Steuerung der Konferenz und weitere Spannungsversorgungen ADN PS zur Spannungsversorgung der Sprechstellen. Die Sprechstellen werden in zwei Ringen pro Spannungsversorgung ADN PS angeschlossen. ADN CU1 ADN CU1 ADN PS (max.
-
Seite 10: Spannungsversorgung Adn Ps Für Den Betrieb Vorbereiten
Stapeln Sie niemals mehrere Spannungsversorgungen ADN PS übereinander. Achten Sie darauf, dass keine Lüftungsöffnungen blockiert sind. Platzieren Sie die Spannungsversorgung ADN PS wie in der Abbildung dargestellt. Informationen für die Montage der Spannungsversorgung in ein 19”-Rack finden Sie in der ADN System-Bedienungsanleitung. -
Seite 11: Konferenzsystem Aufbauen
Kleine Konferenz mit der Zentraleinheit aufbauen Für den Betrieb einer kleinen Konferenz benötigen Sie keine Spannungsversorgung ADN PS. Verbinden Sie die Sprechstellen direkt mit der Zentraleinheit ADN CU1 (detaillierte Informationen finden Sie in der Bedienungsanleitung der Zentral- einheit ADN CU1 oder der ADN System-Bedienungsanleitung). - Seite 12 Zent- < raleinheit ADN CU1 mit dem Eingang DATA CU/PS der ersten Spannungs- versorgung ADN PS mit einem Systemkabel (maximal sind 50 m zulässig). Verbinden Sie den Ausgang DATA PS der ersten Spannungsversorgung < ADN PS mit dem Eingang...
- Seite 13 PORT II Beachten Sie die durch den Spannungsabfall begrenzte Anzahl von ca. 15-20 Sprechstellen pro Kabelstrang (siehe Seite 5). Eine Spannungsversorgung ADN PS kann insgesamt 60-70 Sprechstellen mit Spannung versorgen, wenn alle Sprechstellen-Anschlüsse genutzt werden. Sie können die optionale Kabelhalterung für die Systemkabel verwenden.
- Seite 14 Im Folgenden wird das Vorgehen für einen Kabelring an einer Spannungsversor- Sprechstellen mit Spannungsversorgung ADN PS als gung ADN PS beschrieben. Wiederholen Sie die Arbeitsschritte ggf. für einen zwei- Ring verbinden ten Ring und weitere Spannungsversorgungen ADN PS. Verbinden Sie die erforderliche Anzahl von Spannungsversorgungen ADN PS mit der Zentraleinheit ADN CU1 (siehe Seite 10).
- Seite 15 Konferenzsystem aufbauen ADN PS ADN D1/ADN C1 PORT I PORT II DATA CU/PS 100 - 240V 50/60Hz 385W PORT I & PORT II: max. 5.25A sum < 6 7 8 9 PORT I PORT II IN OUT IN OUT IN OUT...
-
Seite 16: Spannungsversorgung Adn Ps Ein-/Ausschalten
Spannungsversorgung ADN PS ein-/ausschalten Spannungsversorgung ADN PS ein-/ ausschalten Die Spannungsversorgungen ADN PS lassen sich nur einschalten, wenn die Zentraleinheit ADN CU1 und die zuvor in Reihe verbundenen ADN PS eben- falls eingeschaltet sind. ADN PS ADN PS ADN CU1 ADN CU1 Sie können Ihr Konferenzsystem so aufbauen, dass Sie die Sprechstellen-... -
Seite 17: Konferenzsystem Reinigen Und Pflegen
Schalten Sie das Konferenzsystem aus (siehe Seite 14). Trennen Sie die Zentraleinheit ADN CU1 und die Spannungsversorgungen ADN PS vom Stromnetz, bevor Sie mit der Reinigung beginnen. Reinigen Sie das Produkt ausschließlich mit einem trockenen und weichen Tuch. Um die optimale Kühlung der Zentraleinheit ADN CU1 und der Spannungsversor- gungen ADN PS sicherzustellen: Reinigen Sie von Zeit zu Zeit die Lüftungsöffnungen an der Front-, Rück- und... -
Seite 18: Technische Daten Adn Ps
Technische Daten ADN PS Technische Daten ADN PS Nenneingangsspannung 100 bis 240 V~ Netzfrequenz 50 bis 60 Hz Leistungsaufnahme 385 W Ausgangsspannung an RJ45 PORT I/II Ausgang 52,8 V Nennausgangsstrom an RJ45 max. 5,25 A gesamt PORT I/II Ausgang max. 1,75 A pro Ausgang... - Seite 20 Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 W edemark, Germany www.sennheiser.com Printed in Germany, Publ. 08/16, 504756/A03...
