Aufbau und Steuerung des Konferenzsystems planen

Aufbau und Steuerung des
Konferenzsystems planen
Aufbau des Konferenzsystems
Das ADN-Konferenzsystem ist für Konferenzen mit bis zu 400 Sprechstellen aus-
gelegt. Für den Betrieb müssen Sie sicherstellen, dass alle Sprechstellen mit min-
destens 35 V Spannung versorgt werden. Die Spannungsversorgung ist abhängig
von der Anzahl der verwendeten Sprechstellen und den Kabellängen. Gängige
Kabellängen für die Zuleitung von der Zentraleinheit oder Spannungsversorgung
zu der ersten Sprechstelle sind max. 80 m und zwischen den einzelnen Sprech-
stellen 2 bis 5 m.
Unter Berücksichtigung dieser Kabellängen ist der Betrieb mit der folgenden
Anzahl von Sprechstellen sichergestellt:
• kleine Konferenz nur mit Zentraleinheit ADN CU1
– 30-40 Sprechstellen bei einfacher Verkabelung
• große Konferenzen mit Zentraleinheit ADN CU1 und maximal 15 Spannungs-
versorgungen ADN PS
– max. 400 Sprechstellen bei einfacher oder redundanter Verkabelung
je Spannungsversorgung ADN PS
– 60-70 Sprechstellen bei einfacher Verkabelung
– 30-40 Sprechstellen bei redundanter Verkabelung
Bei kürzeren Kabellängen sind ggf. mehr Sprechstellen möglich.
Für alle Aufbauformen gilt, dass Sie Delegierten-Sprechstellen ADN D1 und Vorsit-
zenden-Sprechstellen ADN C1 in beliebiger Reihenfolge kombinieren können. Pro
Konferenzsystem ist die Anzahl der Vorsitzenden-Sprechstellen jedoch auf maxi-
mal 10 beschränkt. Alle Komponenten des Konferenzsystems werden über
Systemkabel SDC CBL RJ45 miteinander verbunden.

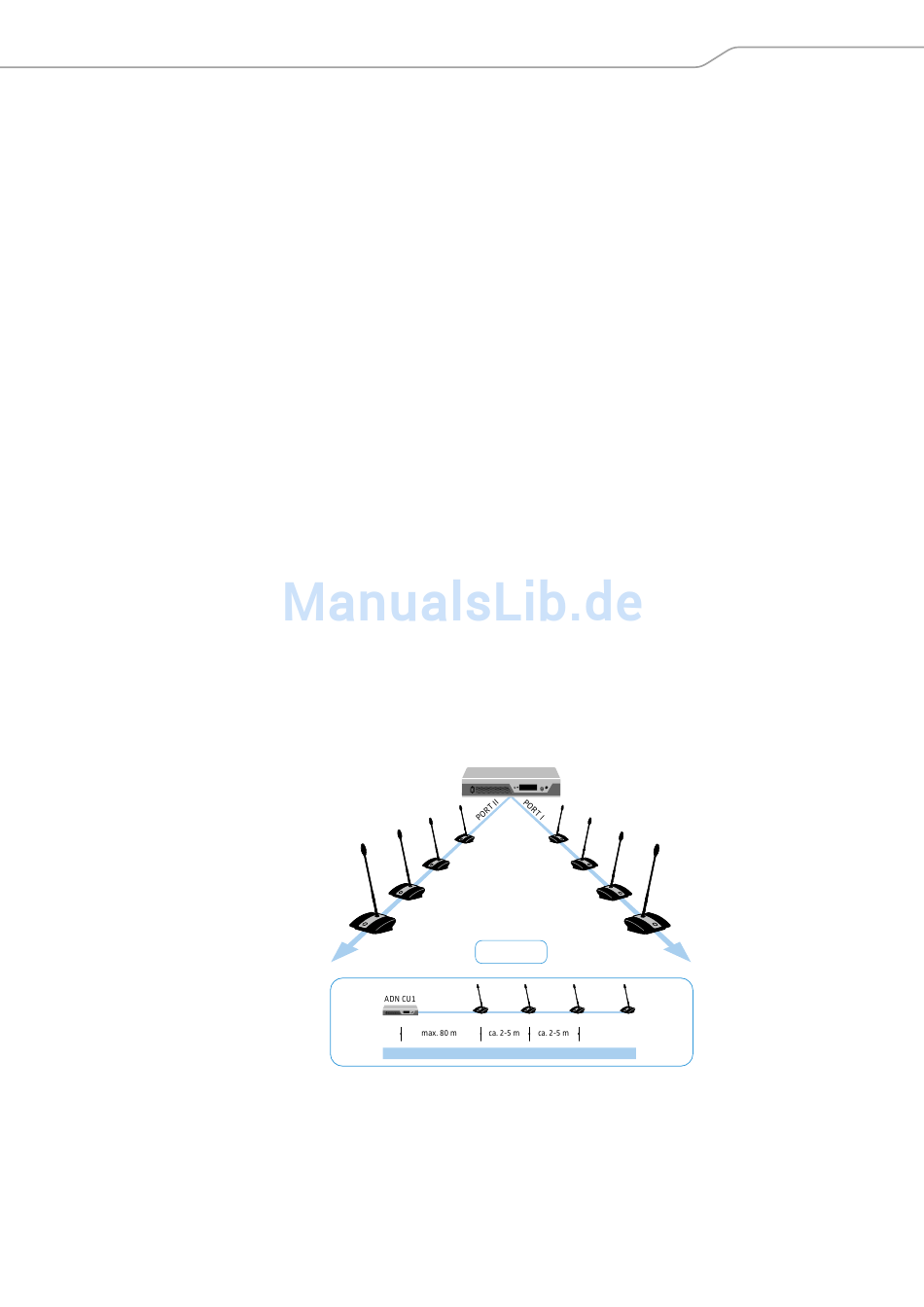

Kleine Konferenz mit einfacher Verkabelung
Für kleine Konferenzen bis ca. 30-40 Sprechstellen benötigen Sie eine Zentral-
einheit ADN CU1 zur Steuerung der Konferenz. Die Sprechstellen werden über zwei
Kabelstränge direkt an der Zentraleinheit angeschlossen.
ADN CU1
max. 40
ADN D1/ADN C1
1
52,8 V
2 3 ... 20
>35 V
ADN PS | 5
