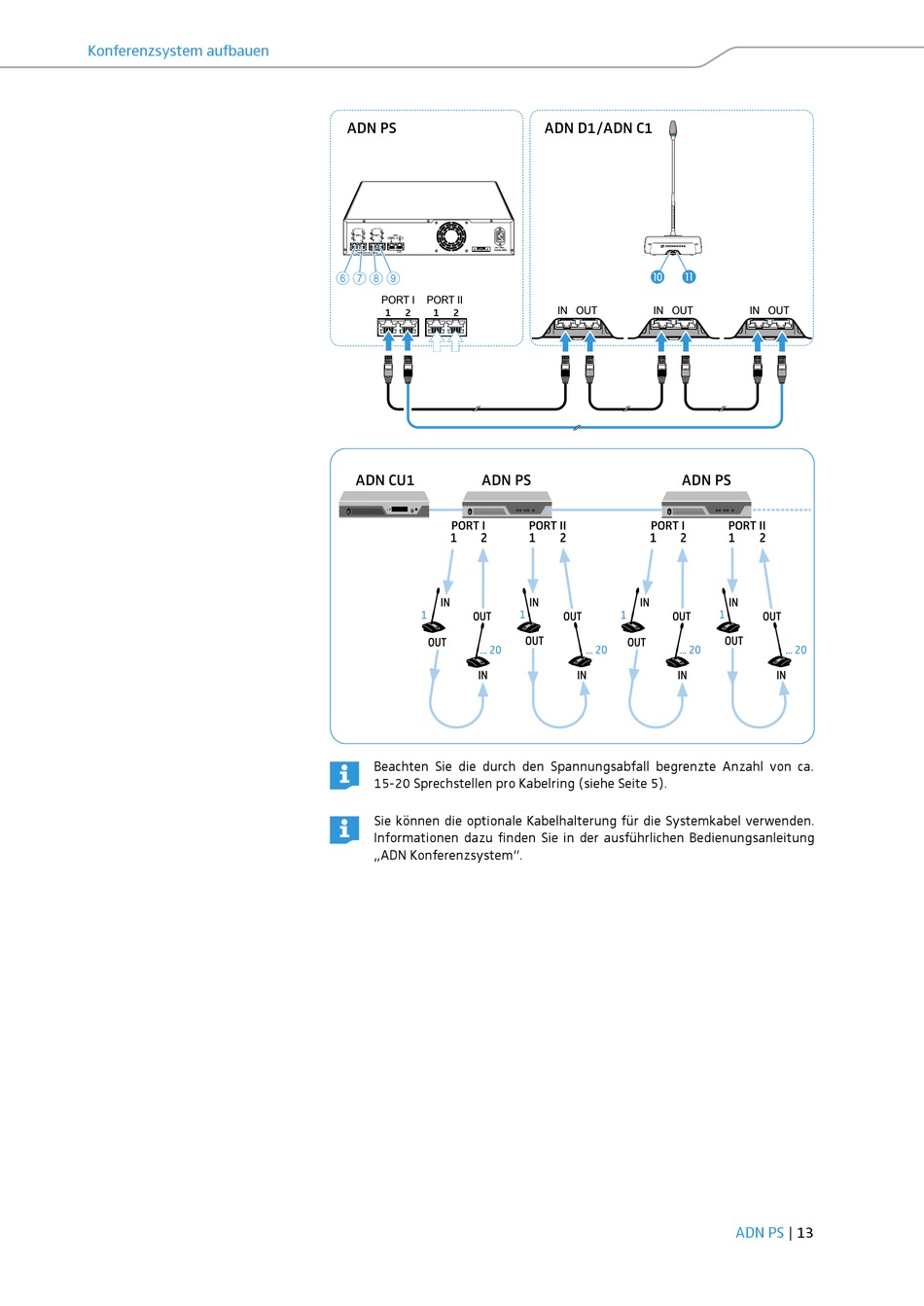

Konferenzsystem aufbauen
ADN PS
PORT I PORT II DATA
CU/PS PS
1 2 1 2
100 - 240V
50/60Hz 385W
PORT I & PORT II: max. 5.25A sum
6 7 8 9
PORT I PORT II
1 2 1 2
PORT I
1 2
IN
1
OUT
OUT
... 20
IN
Beachten Sie die durch den Spannungsabfall begrenzte Anzahl von ca.
15-20 Sprechstellen pro Kabelring (siehe Seite 5).
Sie können die optionale Kabelhalterung für die Systemkabel verwenden.
Informationen dazu finden Sie in der ausführlichen Bedienungsanleitung
„ADN Konferenzsystem".
ADN D1/ADN C1
µ ¸
IN OUT IN OUT
PORT II PORT I
1 2 1 2
IN IN
1 1
OUT OUT
OUT
OUT
... 20 ... 20
IN IN
IN OUT
PORT II
1 2
IN
1
OUT
OUT
... 20
IN
ADN PS | 13
