EX
EX-
EX
-
-
1186HMVS
1186HMVS
1186HMVS
JUMPER EINSTELLUNG & ANSCHLÜSSE
USB 3.0
B-Buchse:
JP1:
ENA
DIS
ENA = Strom über USB Bus 5V
DIS = Strom über Terminal block Netzteil 7V - 24V (Standard)
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1186HMVS geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Installieren Sie die EX-1186HMVS an die Wand oder mit dem mitgelieferten Din-Rail Kit in ein
19" Schrank.
Löcher für Wandmontage
2.
Verbinden Sie das mitgelieferte verschraubbare USB 3.0 Kabel mit dem USB 3.0 Upstream
Anschluss des Hub´s.
3.
Schließen Sie jetzt den Stromanschluss des optionalen Netzteils an den Terminal Block des
Hub´s an und stecken Sie den Netzstecker des Netzteils in eine Steckdose.
4.
Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten Kabels mit der A-Buchse
an Ihrem PC.
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardware Installation erkennt das Betriebssystem die EX-1186HMVS
automatisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie z.B. den >Geräte-Manager<. Jetzt müssten Sie unter „USB Geräte" folgende Einträ-
ge sehen: <USB Hub>.
Sind diese oder ähnliche Einträge vorhanden, ist die EX-1186HMVS richtig installiert.
2
Deutsch
Deutsch
Deutsch
EX
EX
EX-
-
-
1186HMVS
1186HMVS
1186HMVS
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
Achtung!
Stecker nie umge-
kehrt oder mit
Gewalt einstecken.
Din Rail Clips
Deutsch
Deutsch
Deutsch

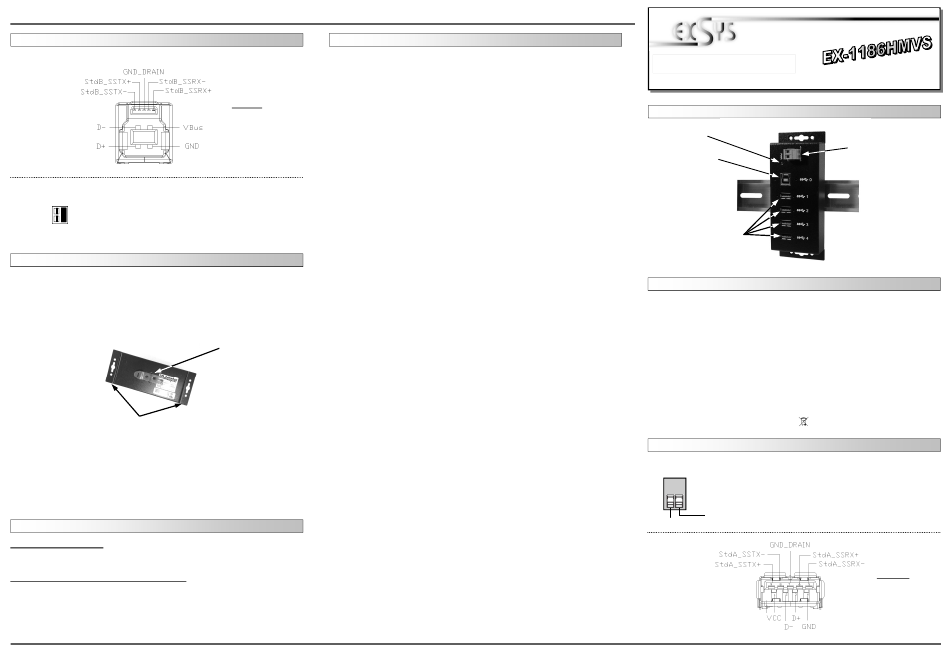

LAYOUT
4 x external USB 3.0 A-Port
for devices
DESCRIPTION & TECHNICAL INFORMATION
The EX-1186HMVS is a plug & play high-speed USB 3.0 hub for 4 USB devices. The EX-
1186HMVS provides 4 ports for USB devices and 1 uplink port for PC. It uses data transfer
rates up to 5Gbit/s. The EX-1186HMVS design fully utilize the VIA chipset, which represents
the latest in high speed USB interface technology. It provides a secure and very high data
transfer on each single port. Via a external power supply it is possible to provide a maximum of
1,5A on each USB port. This allows you charging an iPhone, iPad, Smartphone and Tablet.
Additionally it provides screw lock and bus powered or self powered mode. It is not possible to
change the address or IRQ settings manually, they will be obtained automatically by the system
(BIOS) and operating system. The EX-1186HMVS is additionally equipped with a USB peak
power surge protection.
Compatibility:
Operating system:
Connectors:
Extent of delivery:
Certificates:
JUMPER SETTING & CONNECTORS
+7V ~ 24V T-Block:
USB 3.0 A-Port:
3
User Manual
User Manual
Vers. 1.0 / 22.01.14
Power LED
USB 3.0 B-Port
for host PC
USB 2.0 & 3.0
All OS
4x USB 3.0 A-Port, 1x USB 3.0 B-Port, 1x T-Block 7-24V
EX-1186HMVS, Manual, USB Cable (screw lock), DIN-Rail Kit
CE CE CE CE / FCC / RoHS / WEEE
DE97424562 / WHQL
ATTENTION!!!
Never connect power to GND it will destroy your Hardware!!!
GND (Ground)
+7V ~ 24V
4
7-24V T-Block for optional
external power supply
Attention!
Never plug in with
force or in wrong
direction.
