horntools HCS1512 Serviceanleitung Seite 7

In den Vertiefungen des Ladebettes die den Schraubpunkten am
nächsten liegen die Distanzblöcke hcs1512_025 (Kunststoff Version!)
einlegen. Die mitgelieferten M10x60mm Schrauben gegebenenfalls
kürzen und den Schubladenauszug in der Ladefläche verschrauben
(Drehmomenttabelle auf der letzten Seite beachten!). Deckplatte
wieder auf dem Untergestell montieren. Wie in Abb.4 gezeigt,
Koppelstange des Verschlussmechanismus wieder einfädeln.
Place the distance blocks (plastic ones) in the nearest low spot in the
cargobed at every bolt. If needed, cut the M10x60mm bolts, then bolt
down the slide to the cargobed in accordance to the torque diagram
on the last page. Mount the cover plate back on the slide again. Insert
the coupling rod like shown in Abb.4.

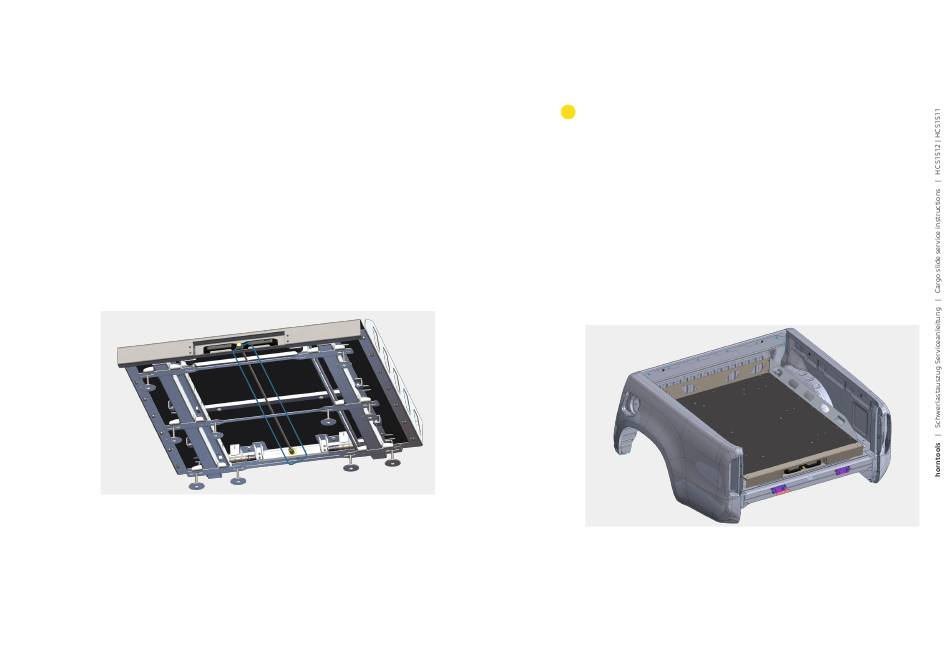

Abb. 4
Betätigungsstange eingefahren / lock link bar assembled
12
2
Befestigen der Seiten & des Heckblechs |
mounting of the side and rear panel
Die Schrauben für die Seiten und Heckbleche sind bereits an den
äußersten Bohrungen des Cargoslides angebracht. Die Bleche mit
diesen befestigen, die Seitenwände werden mit der Kante unter dem
Holzboden verschraubt! Mittels der Langlöcher kann nun noch die
Breite des Auszuges eingestellt werden. Die Seitenbleche werden mit
den M6 Schrauben (in der Schraubenliste beschrieben) am Heckblech
fixiert.
With the outer bolts, preinstalled on the wood panel, bolt on the side
and rear panels. The bended flange is below the wood plate! Now finally
adjust the with of the cargo slide, then tighten the side panels. Fixate
them with the M6 bolts (pointed out in the boltlist) to the rear panel.
Abb. 5
fertig eingebauter Schubladenauszug / fully assembled and mounted cargoslide
Schrauben bei jeder Inspektion nachziehen! Drehmomenttabelle
beachten.
Check if bolts are tightened properly at every inspection! Pay attention to
the torque diagram on last page!
13
