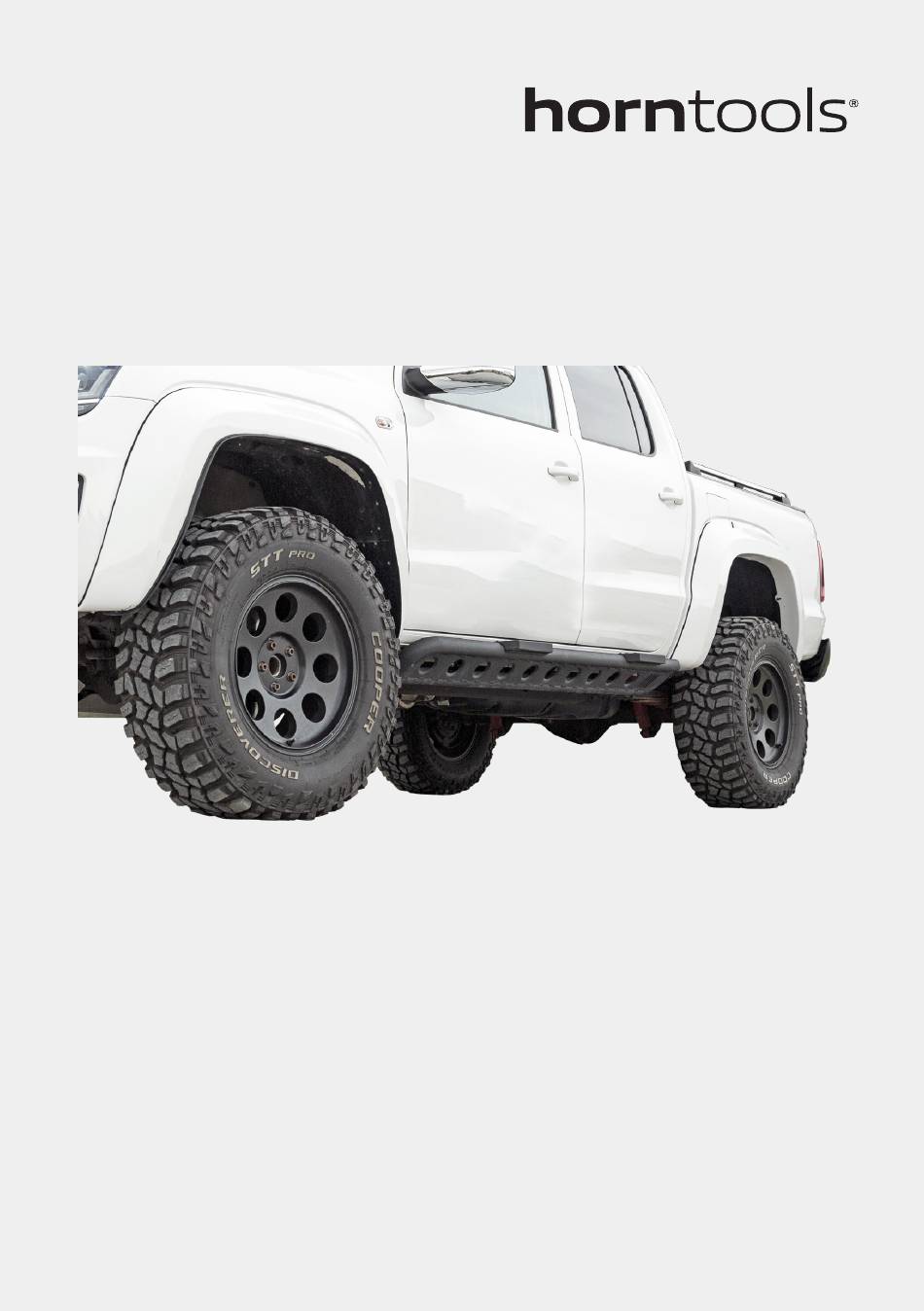

- Seite 1 Rockslider LAPIS Serviceanleitung Rockslider LAPIS service instructions Modell | Model: HVWRSA01...
-
Seite 2: Allgemeine Hinweise General Information
Für eventuell vorhandene Fehler und deren Auswirkung kann keine Haftung übernommen werden! Technische Änderungen am Produkt sowie in dieser Anleitung sind vorbehalten! horntools excludes the liability for mistakes in the images or text phrases in this manual. Technical changes reserved! - Seite 3 Achtung! Dieses Symbol weist auf wichtige Arbeitsschritte hin, unbeschädigt sind. Sollten Teile fehlen oder beschädigt sein kontaktiere bei Nichtbeachtung kann es zu Beschädigung am Produkt oder bitte deinen horntools Händler und warte mit dem Einbau des Systems bis Verletzungen kommen! alle Teile unbeschädigt bei dir sind.
-
Seite 4: Stückliste Partlist
Stückliste Partlist Anzahl / Bild / Zeichnungsnummer / Beschreibung / Anzahl / Bild / Zeichnungsnummer / Beschreibung / Quantity Image Drawing number Description Quantity Image Drawing number Description Rockslider / Haltefuß hi / HVWRSA01_01 HVWRSA01_06 rockslider bracket rear Eintrittstufe / Distanz Platte / HVWRSA01_02 HVWRSA01_07... - Seite 5 Schraubenliste Serviceanleitung Boltlist Service instructions Bolzen in Rahmen einführen | insert bolts to frame Größe / Festigkeit / Kopfform / Oberfläche / Norm / Anzahl / Artikel / Article Size Strength Head Surface finish Standard Quantity Linsenkopf / Schraube / bolt M8x30 A4-80 ISO7380-2...
- Seite 6 Nun die Rockslider an die Haltefüße verschrauben, dazu die M8x70 Distanzplattene über die Schrauben legen und wie in Abb.2 gezeigt, Schrauben verwenden. Das horntools logo kommt zur hinteren Türe. die Haltefüße lose am Rahmen deines Amarok befestigen. Achte Alle Schritte auf der Beifahrerseite wiederholen.
- Seite 7 Fahrzeuge mit Bodylift Kit | vehicles with bodylift kit Anzugsdrehmomente, alle Schrauben mit dem angegebenen Drehmoment anziehen | Torque down all bolts in accordance to below guidelines Drehmomenttabelle | Torque diagram [torque in Nm] Regelgewinde Abmessung Vorspannkraft (kN) Anziehmoment (Nm) Festigkeitsklasse 10.9 12.9...
- Seite 8 Der Service darf nur durch geschultes Fachpersonal oder Fachwerkstätten durchgeführt werden. Outside the scope of application of the Product Liability Act, horntools‘ liability is limited to intent or gross negligence. Liability for slight negligence, compensation for consequential damage and financial loss or personal injury are excluded.
- Seite 9 GmbH Wallenmahd 23 6850 Dornbirn Austria T +43 5572 57226 info@horntools.com horntools.com...
