- Seite 1 Bedieneinheit DC-p1 für Lüftungsgeräte DUPLEX Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung DC-p1 Inhalt Inhalt ....................2 Beschreibung ..................3 Bedieneinheit DC-p1................. 3 Angezeigte Daten .................. 4 3.1.1. Grundanzeige ..................4 3.1.2. Weitere Angaben zum Betrieb des Lüftungsgeräts ....... 5 Betriebseinstellung des Lüftungsgeräts ........6 Betriebsart des Lüftungsgerät ............... 7 Betriebsparameter ................. 7 Änderung der Parametereinstellung ............ -
Seite 3: Beschreibung

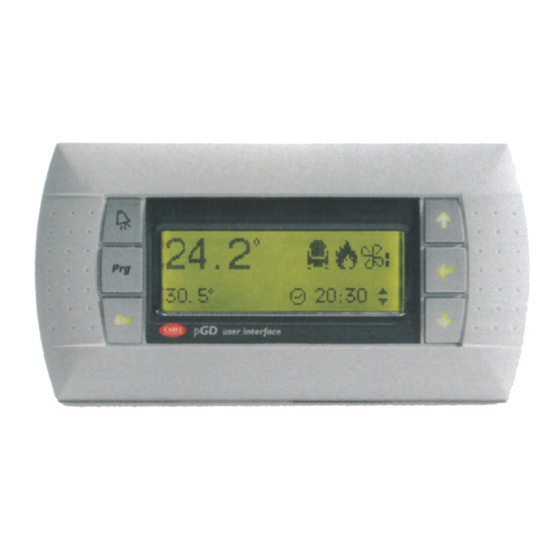

Bedienungsanleitung DC-p1 Beschreibung Die Steuerungseinheit DC dient zur Regelung und Steuerung der Lüftungsgeräte DUPLEX der Produktreihe 525 bis 15000. Dieses Handbuch beschreibt die Bedienung und die Möglichkeiten der Regelung von Lüftungsgeräten der Duplex Serie. Der Benutzer kann den Betrieb des Lüftungsgeräts entweder durch die Bedieneinheit DC-p1 (Regelung und Programmierung in vollem Umfang) oder die DC-p2 (beschränkte Regelungsmöglichkeit) oder über Signalgeber (Taster, Schalter, Bewegungsmelder etc.) mit einer vordefinierten Funktion regeln. -
Seite 4: Angezeigte Daten
Bedienungsanleitung DC-p1 Zurück Nach Betätigung erscheint die Grundanzeige der Bedieneinheit, egal in welchem Menü Sie sich aktuell befinden. Bei einem geöffneten Service-Menü kommen Sie über die Esc-Taste zum Grund-Service-Menü zurück. Nach oben Diese Taste ermöglicht das Blättern, zur Anzeige zusätzlicher Information (Temperaturen, Heizung, Kühlung, Zustand der Klappen) oder zum ändern der eingestellten Werte, z. -
Seite 5: 3.1.2. Weitere Angaben Zum Betrieb Des Lüftungsgeräts
Bedienungsanleitung DC-p1 einer zu hohen oder zu niedrigen Temperatur des Zulufttemperaturfühlers (Fühler in der Zuluftkammer, hinter Heiz- und/oder Kühlregister) angezeigt. Kühlung - das Symbol der Kühlung wird angezeigt wenn sich das Lüftungsgerät im Kühlmodus befindet und das Signal zur Anforderung des Kühlungsaggregat (KW-Kühler oder Direktverdampfer) geschaltet hat. -
Seite 6: Betriebseinstellung Des Lüftungsgeräts
Bedienungsanleitung DC-p1 Informationen über den aktuellen Zustand des Erhitzers und der Regelung der Kühlung Information über den aktuellen Luftvolumenstrom oder über gemessene Werte der Druckdifferenzfühler bei der Betriebsart „Konstanter Druck“. Die Anzahl der angezeigten Werte hängt von Konfiguration des Lüftungsgeräts ab, d.h. es werden evtl. nicht immer alle Werte angezeigt. -
Seite 7: Betriebsart Des Lüftungsgerät
Bedienungsanleitung DC-p1 Betriebsart des Lüftungsgerät Die Taste drücken um das Menü für die Betriebsarten aufzurufen. Mit den Tasten oder die gewünschte Betriebsart auswählen und durch die Taste bestätigen. Es werden folgende Grundbetriebsarten dargestellt: Betriebsart Beschreibung Zeitprogramm Das Lüftungsgerät arbeitet nach einem vorgegebenen Zeitprogramm (Wochenprogramm) - Einstellung siehe unter 4.4 Zeitprogramm. -
Seite 8: Änderung Der Parametereinstellung
Bedienungsanleitung DC-p1 maximale CO - Konzentration nur wenn der jeweiliger Fühler angesetzt ist). Wenn die Betriebsart „Manuell“ eingestellt ist, wird auf der Anzeige auch die Leistung des Lüftungsgeräts in % dargestellt. Die Temperaturwerte werden nur dann angezeigt, wenn im Lüftungsgerät ein Element vorhanden ist, welches die Temperaturregelung ermöglicht (Erhitzer, Kühler, etc) Einstellung der gewünschten Luftfeuchtigkeit oder Luftqualität wird nur dann angezeigt, wenn im Lüftungsgerät auch die jeweiligen Fühler (Feuchtigkeits-, Luftqualität oder CO... - Seite 9 Bedienungsanleitung DC-p1 Zur Einstellung eines weiteren Zeitprogramm (1-7) gelangen Sie nur, wenn sich der Cursor oben links befindet und Sie dann die Taste drücken. Parameter Mit den Tasten oder den jeweiligen Wochentag auswählen (Mo, Di, MI, Do, Fr, Sa, So) oder es kann die aktuelle Einstellung für die ganze Woche gelten (Woche), oder nur für Arbeitstage (AT), oder nur am Wochenende (WE).
-
Seite 10: Zeiteinstellung
Bedienungsanleitung DC-p1 Anzeige 1 Tageinstellung: Wochentag (MO-FR) Der Betrieb läuft von 5:00 bis 10:00 Uhr auf der 2.Leistungsstufe, dann ist das Lüftungsgerät bis 16:00 ausgeschaltet. Von 16:00 bis 22:00 Uhr wir das Lüftungsgerät wieder im Betrieb, diesmal mit Leistungsstufe 3 Anzeige 2 Tageinstellung: Wochenende (SA+SO) Am Wochenende läuft das Lüftungsgerät von... -
Seite 11: Störmeldungen
Bedienungsanleitung DC-p1 Störmeldungen Eine Störung wird durch die rot leuchtende Taste angezeigt, wobei gleichzeitig die jeweilige Störung im Klartext auf der Anzeige der Bedieneinheit DC-p1 erscheint. Jede Störung hat eine eigene Zeile in der Anzeige. Zwischen den Zeilen bewegen Sie sich mit den Tasten oder . - Seite 12 Bedienungsanleitung DC-p1 Liste der Möglichen Störungen: Code Text der Meldung Mögliche Ursache Erforderliche Aktion AL01 Störung des Störung des Temperaturfühlers TA (Zuluft) oder Störung des Einen Servicetechniker Temperaturfühlers TA / Fühlers TU1 oder Störung des Fühleranschlusses anrufen Störung des Fühlers TU1 AL02 Störung des Fühlers TI2 Störung des Temperaturfühlers Ti2 (Fortluft) oder Störung des Einen Servicetechniker...
-
Seite 13: Ausgangseinstellung Der Lüftungsgeräte Duplex Flex
Bedienungsanleitung DC-p1 Temperatur kontrollieren (evtl. Motorüberhitzung, Brandfall etc.) AL20 Niedrige Temperatur des Die Temperatur des Fühlers TA (Zuluft) ist unter den Der Lufterhitzer wird Lufterhitzers eingestellten minimal Wert abgesunken automatisch eingeschaltet AL21 Keine Verbindung zu Keine Kommunikation mit der Bedieneinheit DC-p2 Die Verdrahtung der DC-p2 Bedieneinheit überprüfen. -
Seite 14: Weitere Funktionen Und Einstellungen
Bedienungsanleitung DC-p1 Weitere Funktionen und Einstellungen Manuelle Ein- und Ausschaltung Das Lüftungsgerät schalten sie wie folgt EIN oder AUS: Egal, aus welche Anzeige auf der Bedieneinheit DC-p1, durch drücken der Taste gelangen Sie in das Grundmenü zurück: Die Taste drücken und folgende Anzeige erscheint: Den gewünschten Vorgang stellen sie mit der Pfeile oder ein und danach drücken Sie... -
Seite 15: Erhöhung Der Ventilatorleistung
Bedienungsanleitung DC-p1 Erhöhung der Ventilatorleistung Verfügt das Lüftungsgerät über eine Lufterhitzer und regelt nach Raum- oder Ablufttemperatur kann es sein das je nach Temperaturanforderung die Ventilatorleistung vorübergehend erhöht wird. Beispiel: Das Lüftungsgerät arbeitet auf 50% der Ventilatorleistung und die gewünschte Temperatur beträgt z.B. -
Seite 16: Beschreibung Der Tasten
Bedienungsanleitung DC-p1 Beschreibung der Tasten Taste Symbol Funktion Start / Stopp des Lüftungsgeräts Mode Einstellung der Ventilatordrehzahl - Drücken der Taste ändert die Stufe in der Reihenfolge 1-2- 3-0. Einstellung der Luftfeuchtigkeit - DC-p2 mit einem Fühler für die relative Luftfeuchtigkeit. Ausschaltung des akustischen Signals, der normalerweise eine Störung signalisiert. -
Seite 17: Mögliche Probleme Und Ihre Behebung
Bedienungsanleitung DC-p1 Wichtiger Hinweis - um mit Hilfe des Steuerelements DC-p2 die Leistung des Lüftungsgerätes ändern zu können, muss auf der Steuerungseinheit DC-p1 die Betriebsart „Extern“ eingestellt werden. Wenn diese Betriebsart nicht eingestellt wird, haben die Einstellungen am DC-p2 keinen Einfluss auf den Betrieb des Lüftungsgerätes. - Seite 18 Bedienungsanleitung DC-p1...
- Seite 19 Bedienungsanleitung DC-p1 Notizen:...
