Installation
IP-Box montieren
1.
Am vorgesehenen Standort die vier Befestigungslöcher anzeichnen, bohren und Gewin-
de M5 (oder entsprechendes Zollgewinde) schneiden. Minimale nutzbare Gewindelänge
5 mm.
2.
IP-Box mit 4 Zylinderkopfschrauben M5 (oder entsprechendes Zollgewinde) innen am
Türkörper befestigen (Schraubenlänge gemäss Gegebenheiten vor Ort). Bei einer minimal
nutzbaren Gewindelänge von 6 mm darf das Anzugsdrehmoment 200 Ncm nicht über-
schreiten.
3.
IP-Box Abdeckung aufsetzen und in den Noppen der Haltelaschen einrasten. Die Abde-
ckung mit mindestens zwei der mitgelieferten Zylinderkopfschrauben M2.5 diagonal an
den Haltelaschen festschrauben.

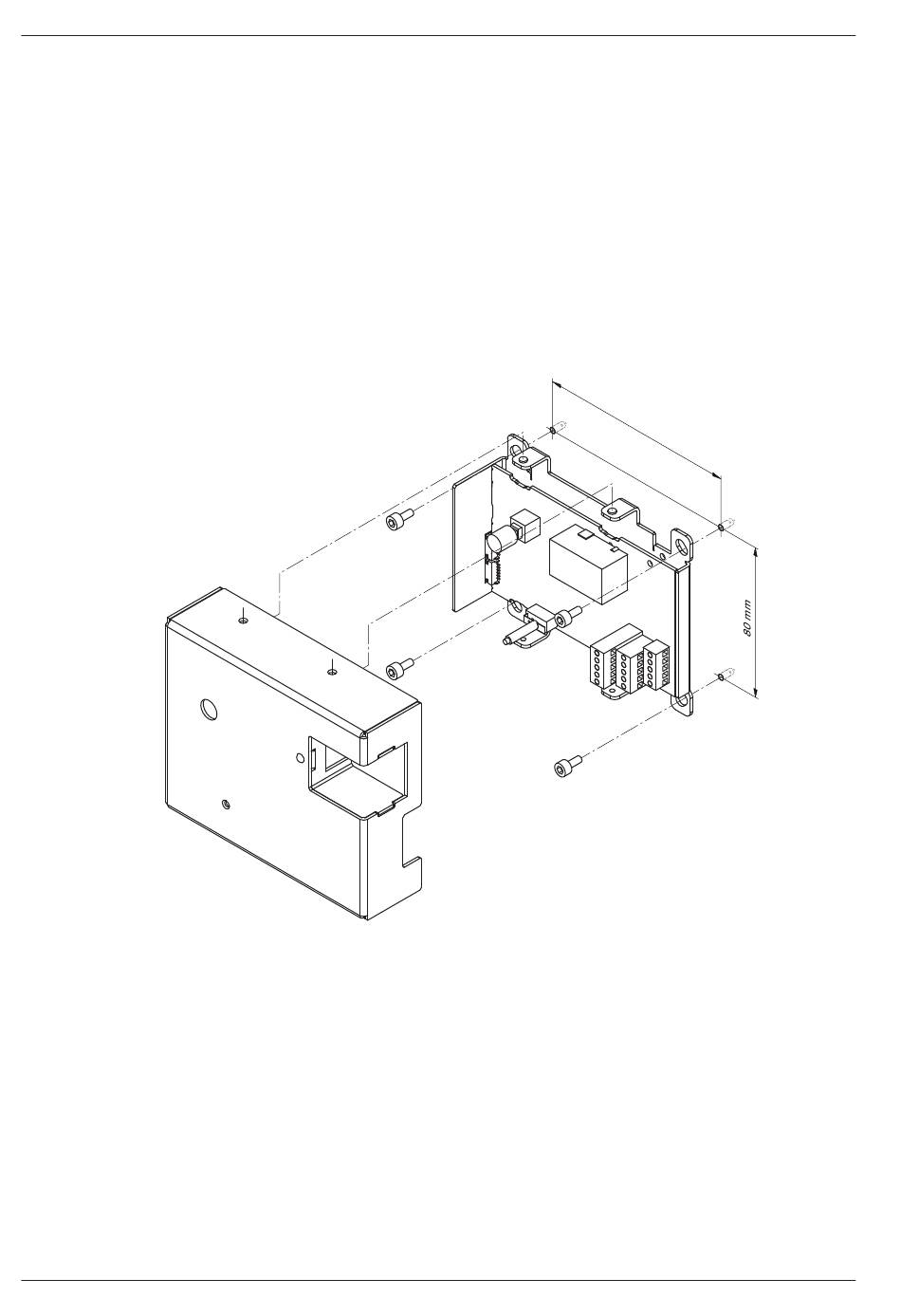

Montage IP-Box
