4.5 Montage der Türriegel-/Türstellungskontakte
Türriegelkontakte (zwingend)
Für das elektronischen Hochsicherheits-Verschlusssystem Paxos advance müssen durch den Kun-
den zwingend zwei elektrisch getrennte Türriegelkontakte eingebaut werden, die den Tür-
schlössern signalisieren, wann die Türverriegelung geschlossen ist. Die Türriegelkontakte müssen
so angebracht werden, dass sie in der Geschlossen-Stellung sicher geschlossen sind.
Die Türriegelkontakte müssen so platziert und eingestellt werden, dass die Kontakte schliessen,
sobald das Riegelwerk eine Position erreicht hat, bei der die Schlossriegel ohne Behinderung in
die Versperrt-Stellung fahren können.
Bei gesichertem Behältnis dürfen die Türriegelkontakte durch Manipulationen am Riegelwerk
(Betätigen der Riegelmechanik, Rütteln) nicht öffnen.
Die Türriegelkontakte müssen für eine Schaltleistung von 50 mA bei 12 VDC ausgelegt sein.
Türstellungskontakte (optional)
Für die Signalisierung der Stellung der Behältnistür (offen oder geschlossen) können durch den
Kunden zusätzlich zwei elektrisch getrennte Türstellungskontakte in Serie zu den Türriegel-
kontakten geschaltet werden.
Die Türstellungskontakte müssen so platziert und eingestellt werden, dass die Kontakte beim
Schliessen der Tür sicher betätigt werden, bevor der Türriegel in die Türzarge eingefahren werden
kann.
Die Türstellungskontakte müssen für eine Schaltleistung von 50 mA bei 12 VDC ausgelegt sein.
Die Kontaktschleifen der beiden redundanten Türriegelkontakte und der beiden redundanten
Türstellungskontakte (falls vorhanden) müssen zwingend elektrisch getrennt sein (galvanisch
getrennt)! Eine mechanische Koppelung, z.B. durch eine gemeinsame Betätigung der jeweili-
gen Schalter, ist hingegen zulässig.
Optional
Türstellungskontakt A
Türstellungskontakt B

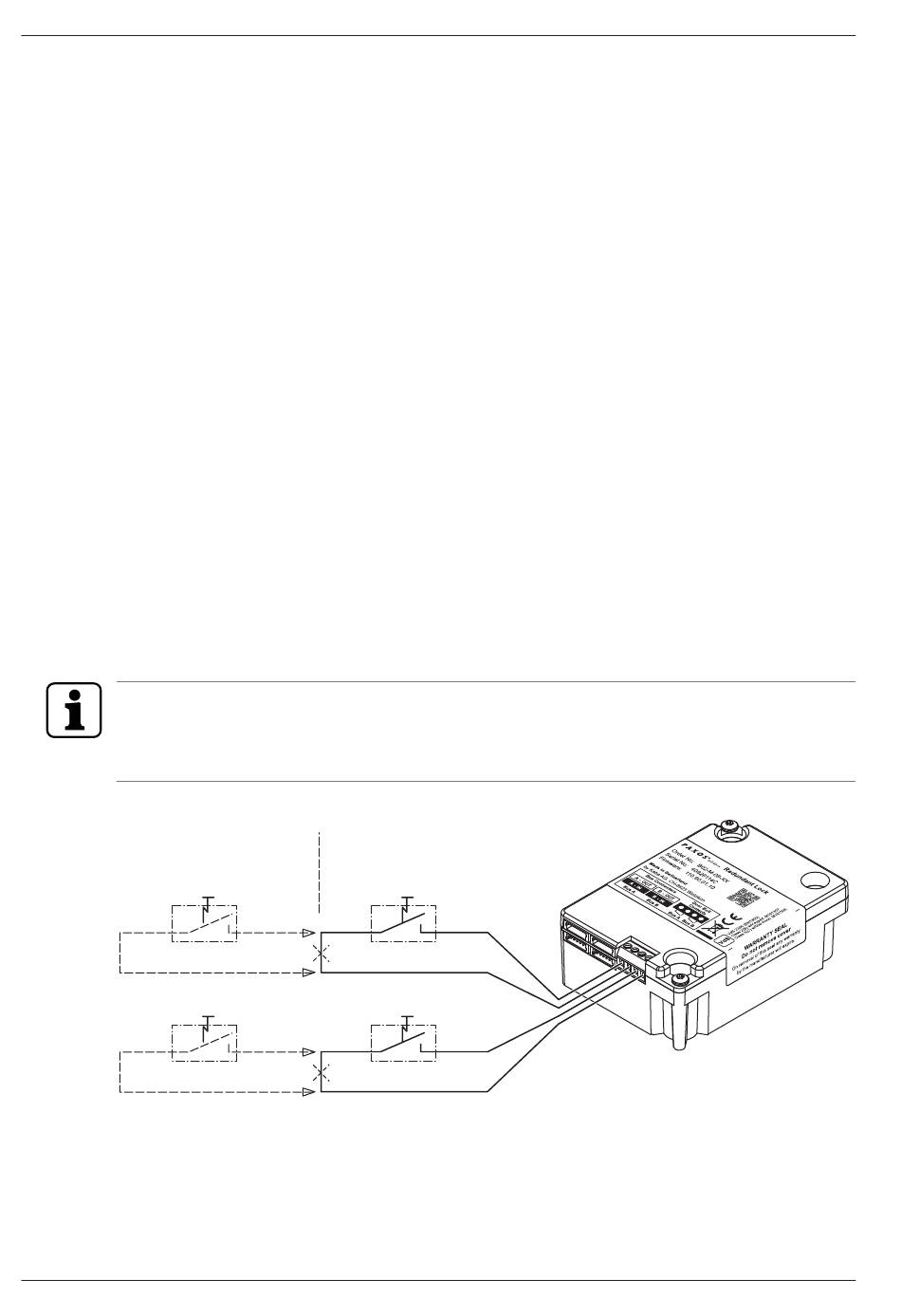

Anschluss Türriegel- und Türstellungskontakte
30
Vorgeschrieben
Türriegelkontakt A
Türriegelkontakt B
