Installation
4.7
Montage der optionalen I/O-Box
Die I/O-Box wird auf der Innenseite des Wertbehältnisses montiert und über die beiden mitgelie-
ferten Buskabel mit dem Verschlusssystem verbunden. Ein Anschlussschema für die verschiede-
nen Ein- und Ausgänge finden Sie in Kapitel 5.

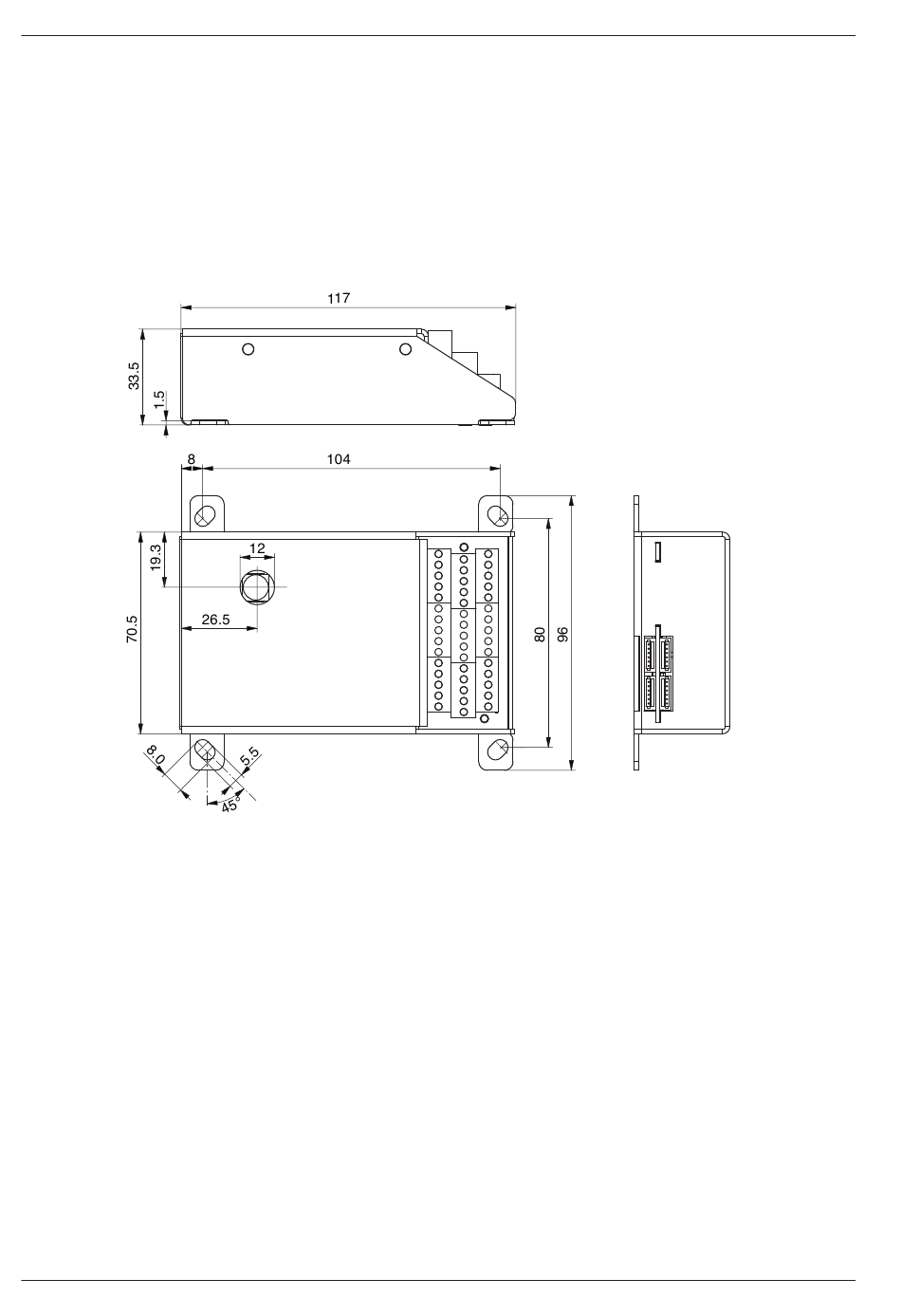

Massabbildung I/O-Box (Masse in mm)
Massabbildung I/O-Box
32
II_PAXOS_V001_20161007_DE
Installationsanleitung
PAXOS advance IP
