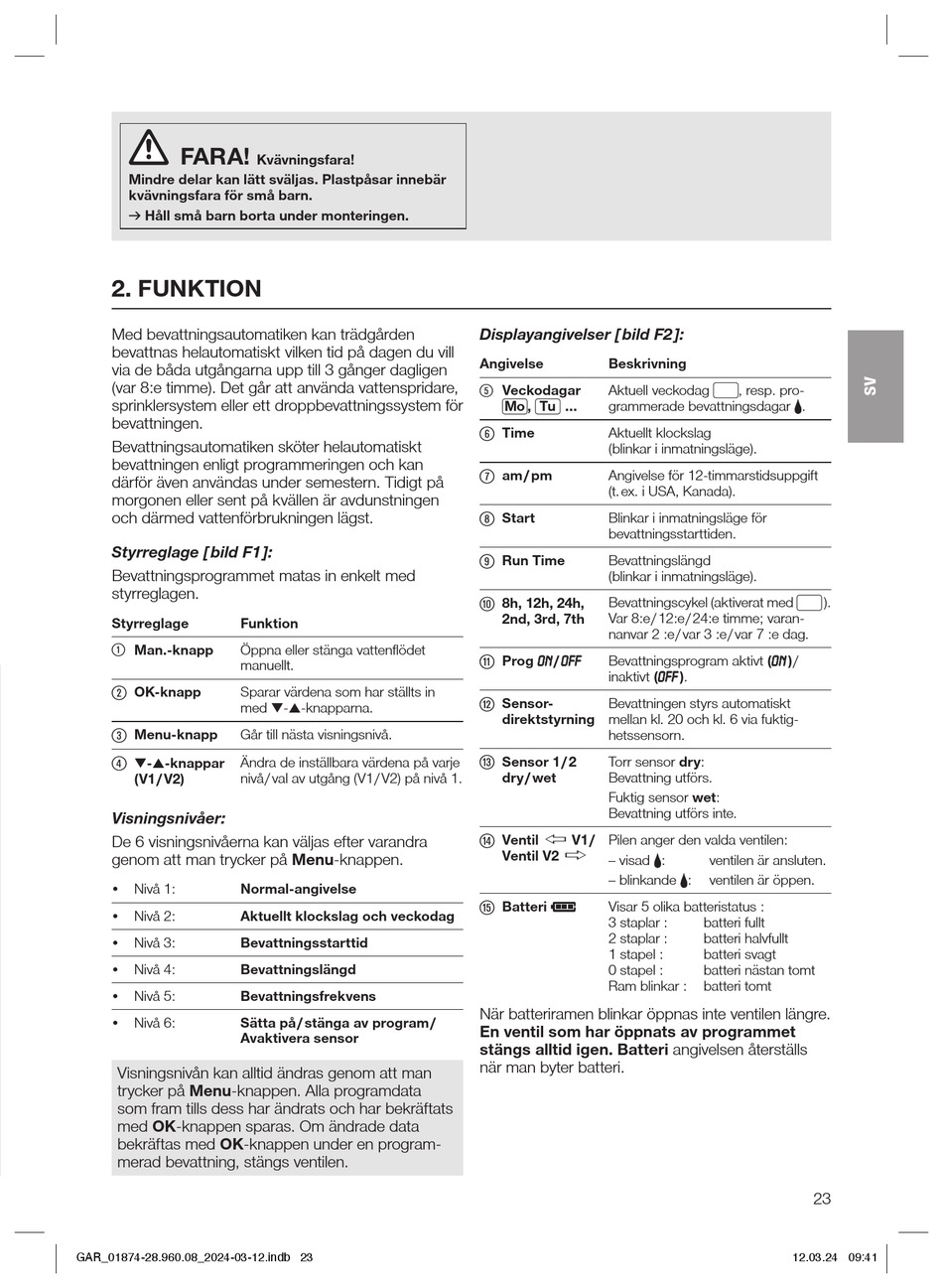

Gardena MultiControl duo Betriebsanleitung Seite 23

FARA!
Mindre delar kan lätt sväljas. Plastpåsar innebär
kvävningsfara för små barn.
v Håll små barn borta under monteringen.
2. FUNKTION
Med bevattningsautomatiken kan trädgården
bevattnas helautomatiskt vilken tid på dagen du vill
via de båda utgångarna upp till 3 gånger dagligen
(var 8:e timme). Det går att använda vattenspridare,
sprinklersystem eller ett droppbevattningssystem för
bevattningen.
Bevattningsautomatiken sköter helautomatiskt
bevattningen enligt programmeringen och kan
därför även användas under semestern. Tidigt på
morgonen eller sent på kvällen är avdunstningen
och därmed vattenförbrukningen lägst.
Styrreglage [ bild F1 ]:
Bevattningsprogrammet matas in enkelt med
styrreglagen.
Styrreglage Funktion
(1) Man.-knapp
Öppna eller stänga vattenflödet
manuellt.
(2)
OK-knapp
Sparar värdena som har ställts in
med ▼-▲-knapparna.
(3)
Menu-knapp Går till nästa visningsnivå.
(4)
Ändra de inställbara värdena på varje
▼-▲-knappar
(V1 / V2) nivå / val av utgång (V1 / V2) på nivå 1.
Visningsnivåer:
De 6 visningsnivåerna kan väljas efter varandra
genom att man trycker på Menu-knappen.
Normal-angivelse
• Nivå 1:
Aktuellt klockslag och veckodag
• Nivå 2:
Bevattningsstarttid
• Nivå 3:
• Nivå 4: Bevattningslängd
• Nivå 5: Bevattningsfrekvens
• Nivå 6: Sätta på / stänga av program /
Avaktivera sensor
Visningsnivån kan alltid ändras genom att man
trycker på Menu-knappen. Alla programdata
som fram tills dess har ändrats och har bekräftats
med OK-knappen sparas. Om ändrade data
bekräftas med OK-knappen under en program-
merad bevattning, stängs ventilen.
GAR_01874-28.960.08_2024-03-12.indb 23 GAR_01874-28.960.08_2024-03-12.indb 23
Kvävningsfara!
Displayangivelser [ bild F2 ]:
Angivelse Beskrivning
(5)
Veckodagar Aktuell veckodag
Mo , Tu ...
grammerade bevattningsdagar .
(6)
Time
Aktuellt klockslag
(blinkar i inmatningsläge).
(7)
am / pm
Angivelse för 12-timmarstidsuppgift
(t. ex. i USA, Kanada).
(8)
Start Blinkar i inmatningsläge för
bevattningsstarttiden.
(9)
Run Time Bevattningslängd
(blinkar i inmatningsläge).
(10)
8h, 12h, 24h, Bevattningscykel (aktiverat med
2nd, 3rd, 7th Var 8:e / 12:e / 24:e timme; varan-
nanvar 2 :e / var 3 :e / var 7 :e dag.
(11)
Prog / Bevattningsprogram aktivt (
ON ON OFF OFF
inaktivt (
OFF OFF
(12)
Sensor-
Bevattningen styrs automatiskt
direktstyrning
mellan kl. 20 och kl. 6 via fuktig-
hetssensorn.
(13)
Sensor 1 / 2 Torr sensor dry:
dry / wet Bevattning utförs.
Fuktig sensor wet:
Bevattning utförs inte.
(14)
Ventil ï V1 / Pilen anger den valda ventilen:
Ventil V2 ð
– visad :
– blinkande :
(15)
Batteri
Visar 5 olika batteristatus :
3 staplar :
2 staplar :
1 stapel :
0 stapel :
Ram blinkar :
När batteriramen blinkar öppnas inte ventilen längre.
En ventil som har öppnats av programmet
stängs alltid igen. Batteri angivelsen återställs
när man byter batteri.
, resp. pro-
).
) /
ON ON
).
ventilen är ansluten.
ventilen är öppen.
batteri fullt
batteri halvfullt
batteri svagt
batteri nästan tomt
batteri tomt
23
