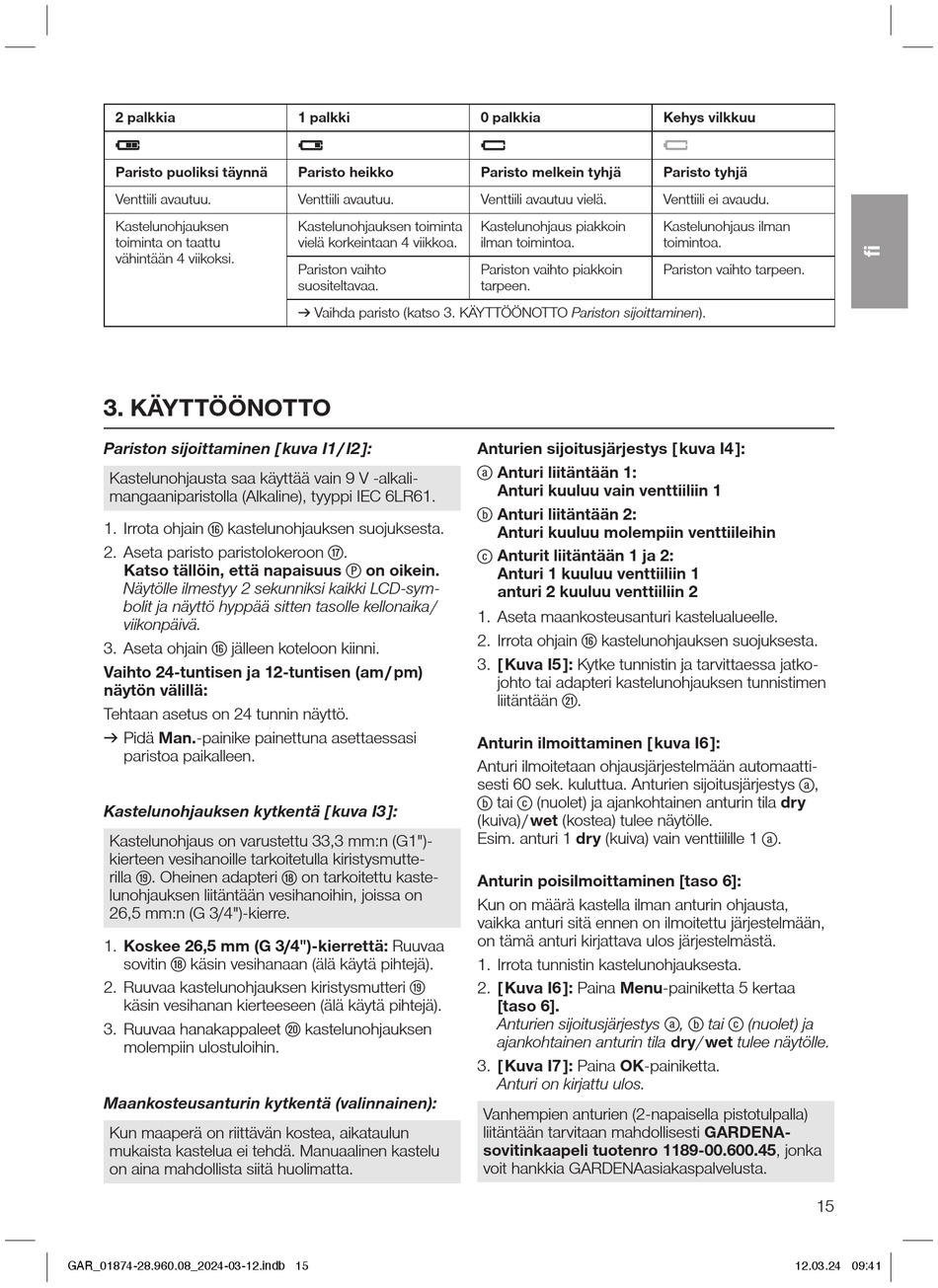

2 palkkia
Paristo puoliksi täynnä
Venttiili avautuu.
Kastelunohjauksen
toiminta on taattu
vähintään 4 viikoksi.
3. KÄYTTÖÖNOTTO
Pariston sijoittaminen [ kuva I1 / I2 ]:
Kastelunohjausta saa käyttää vain 9 V -alkali-
mangaaniparistolla (Alkaline), tyyppi IEC 6LR61.
(16)
1. Irrota ohjain kastelunohjauksen suojuksesta.
2. Aseta paristo paristolokeroon
Katso tällöin, että napaisuus
Näytölle ilmestyy 2 sekunniksi kaikki LCD-sym-
bolit ja näyttö hyppää sitten tasolle kellonaika /
viikonpäivä.
(16)
3. Aseta ohjain jälleen koteloon kiinni.
Vaihto 24-tuntisen ja 12-tuntisen (am / pm)
näytön välillä:
Tehtaan asetus on 24 tunnin näyttö.
v Pidä Man.-painike painettuna asettaessasi
paristoa paikalleen.
Kastelunohjauksen kytkentä [ kuva I3 ]:
Kastelunohjaus on varustettu 33,3 mm:n (G1")-
kierteen vesihanoille tarkoitetulla kiristysmutte-
rilla (19) . Oheinen adapteri
lunohjauksen liitäntään vesihanoihin, joissa on
26,5 mm:n (G 3/4")-kierre.
1. Koskee 26,5 mm (G 3/4")-kierrettä: Ruuvaa
(18)
sovitin käsin vesihanaan (älä käytä pihtejä).
2. Ruuvaa kastelunohjauksen kiristysmutteri
käsin vesihanan kierteeseen (älä käytä pihtejä).
3. Ruuvaa hanakappaleet
molempiin ulostuloihin.
Maankosteusanturin kytkentä (valinnainen):
Kun maaperä on riittävän kostea, aikataulun
mukaista kastelua ei tehdä. Manuaalinen kastelu
on aina mah dollista siitä huolimatta.
GAR_01874-28.960.08_2024-03-12.indb 15 GAR_01874-28.960.08_2024-03-12.indb 15
1 palkki
Paristo heikko
Venttiili avautuu.
Kastelunohjauksen toiminta
vielä korkeintaan 4 viikkoa.
Pariston vaihto
suositeltavaa.
v Vaihda paristo (katso 3. KÄYTTÖÖNOTTO Pariston sijoittaminen).
(17)
.
(P) on oikein.
(18) on tarkoitettu kaste-
(19)
(20) kastelunohjauksen
0 palkkia
Paristo melkein tyhjä
Venttiili avautuu vielä.
Kastelunohjaus piakkoin
ilman toimintoa.
Pariston vaihto piakkoin
tarpeen.
Anturien sijoitusjärjestys [ kuva I4 ]:
(a) Anturi liitäntään 1:
Anturi kuuluu vain venttiiliin 1
(b) Anturi liitäntään 2:
Anturi kuuluu molempiin venttiileihin
(c) Anturit liitäntään 1 ja 2:
Anturi 1 kuuluu venttiiliin 1
anturi 2 kuuluu venttiiliin 2
1. Aseta maankosteusanturi kastelualueelle.
(16)
2. Irrota ohjain kastelunohjauksen suojuksesta.
3. [ Kuva I5 ]: Kytke tunnistin ja tarvittaessa jatko-
johto tai adapteri kastelunohjauksen tunnistimen
liitäntään (21) .
Anturin ilmoittaminen [ kuva I6 ]:
Anturi ilmoitetaan ohjausjärjestelmään automaatti-
sesti 60 sek. kuluttua. Anturien sijoitusjärjestys
(b) (c) (nuolet) ja ajankohtainen anturin tila dry
tai
(kuiva) / wet (kostea) tulee näytölle.
Esim. anturi 1 dry (kuiva) vain venttiilille 1
Anturin poisilmoittaminen [taso 6]:
Kun on määrä kastella ilman anturin ohjausta,
vaikka anturi sitä ennen on ilmoitettu järjestelmään,
on tämä anturi kirjattava ulos järjestelmästä.
1. Irrota tunnistin kastelunohjauksesta.
2. [ Kuva I6 ]: Paina Menu-painiketta 5 kertaa
[taso 6].
Anturien sijoitusjärjestys
ajankohtainen anturin tila dry / wet tulee näytölle.
3. [ Kuva I7 ]: Paina OK-painiketta.
Anturi on kirjattu ulos.
Vanhempien anturien (2-napaisella pistotulpalla)
liitäntään tarvitaan mahdollisesti GARDENA-
sovitinkaapeli tuotenro 1189-00.600.45, jonka
voit hankkia GARDENAasiakaspalvelusta.
Kehys vilkkuu
Paristo tyhjä
Venttiili ei avaudu.
Kastelunohjaus ilman
toimintoa.
Pariston vaihto tarpeen.
(a) ,
(a) .
(a) (b) (c)
, tai (nuolet) ja
