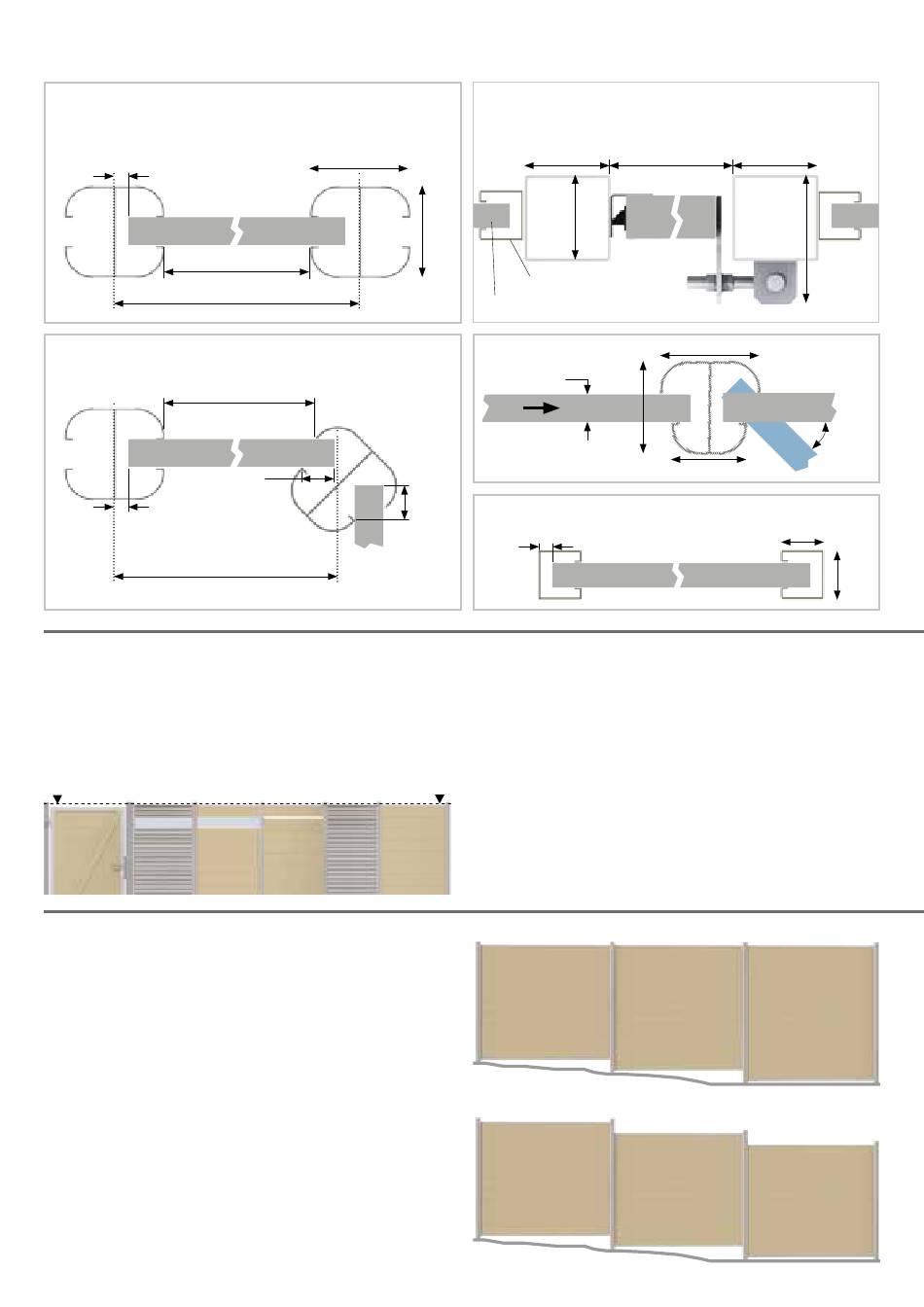

Grundlagen: Abmessungen und Begriffserklärungen
Pfosten
Spaltmaß*
Zwischenmaß*
Achsmaß*
Pfosten und Eckpfosten 90° Montage
Zwischenmaß*
25 (Einschubtiefe)
Spaltmaß*
Achsmaß*
Kombination der Zaunserien - Höhe der Zaunelemente
Alle Elemente der SYSTEM Zaunserien sind untereinander frei kombinierbar. Da
die Höhe der Elemente nicht einheitlich ist, richten Sie die Zaunfelder bei der
Montage nach der Oberkante aus um ein optisch einheitliches Bild zu erhalten.
Planen Sie eine Zaunanlage mit Einzel- oder Doppeltor sollten Sie diese zuerst
aufstellen und die restlichen Zaunelemente danach ausrichten.
Aufbau auf einem Untergrund mit Gefälle
Bei einem größeren Gefälle ist eine Anlage mit Pfosten zum Einbetonieren
besser geeignet. Bitte beachten: Alle SYSTEM Zaunfelder müssen waagerecht
zwischen die Pfosten gebaut werden!
Sie haben zwei Möglichkeiten:
a) Der Verlauf der Elemente und Profile ist oben bündig, also mit einem dem
Gefälle entsprechenden, unterschiedlichen großem Spalt zum Boden.
b) Die Profile oder Elemente werden stufig, also mit einem Versatz zueinander
verbaut.
(Angaben in mm)
* Genaue Maße auf den Seiten
der jeweiligen Zaunserie
72
66
25
Die Höhenangaben sind Richtwerte für Ihre Vorplanung. Sie können temperatur-
oder bei Steckelementen montagebedingt leicht unterschiedlich ausfallen.
• SYSTEM WPC CLASSIC: 184,5 cm • SYSTEM WPC PLATINUM: 184,5 cm
• SYSTEM WPC XL: 184,5 cm
• SYSTEM ALU CLASSIC: 181,5 cm
• SYSTEM FLOW: 180 cm
• SYSTEM LICHTLEISTE: Höhe des Zaunelements + 3 cm, nicht mit CUBE möglich
• SYSTEM DEKORLEISTE: bei CUBE Höhe des Zaunfelds + 1 cm,
Variante a)
Variante b)
Torpfosten
Zwischenmaß:
80
mind. 1005 - max. 1015
80
U-Profil
Zaunfeld
Eckpfosten
21
66
Zaunfeld
U-Profil
Spaltmaß
• SYSTEM WPC PLATINUM XL: 184,5 cm
• SYSTEM ALU CUBE: 182,5 cm
• SYSTEM Tore: 180 cm
keine Höhenveränderung bei allen anderen Zaunelementen.
80
126
72
Zaunfeld variabel
ausrichten
54,4
35
40
7
