Senkrechter Verbau WPC / ALU
Zaunelemente auf die
gewünschte Länge
schneiden.
*
ca. 8 cm
Verbau von 12 kompletten Profilbrettern möglich. Kein Kürzen in der Breite notwendig.
SYSTEM Design-Profil
Art. 2503 SYSTEM Design-Profil, Alu anthrazit, l = 179 cm
Art. 2504 SYSTEM Design-Profil, Alu silber, l = 179 cm
SYSTEM Montageadapter
1.
ø 10
Durch die Nut des
unteren Adapters 4x
Löcher als Wasser-
ablauf bohren.
175,6 cm
Achsmaß: 182,8 cm
*mind. 15 cm wegen T-Verbinder
48
2.
Adapterleiste unten
4.
*
SYSTEM Lichtleiste

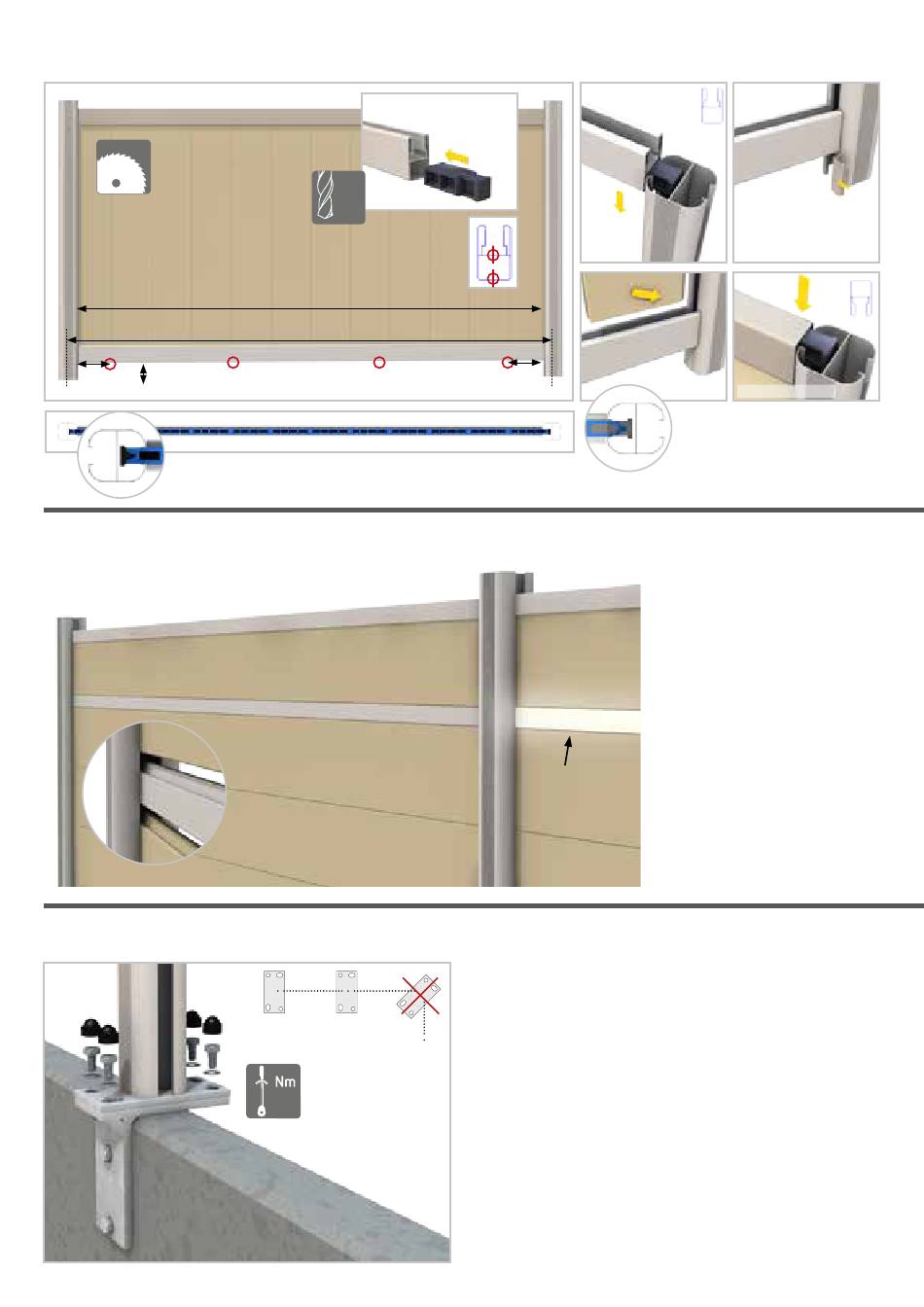

Mit dem Montageadapter können Sie eine SYSTEM Sichtschutzanlage auf einen
Beton L-Winkel oder ähnliche Betonkonstruktionen setzen. Der Adapter passt
zum aufschraubbaren SYSTEM Pfostenträger. Mitgeliefert werden die Schrau-
ben, Unterlegscheiben und Abdeckkappen für die Verbindung dieser beiden
Elemente. Bitte das Material für die Befestigung der Montageadapter an die
Betonkonstruktion separat besorgen.
Der Adapter ist für die Montage der Eckpfosten BASIC nicht geeignet.
Wichtig: Bei starkem Wind oder anderen Belastungen wirken entsprechende
Kräfte auf die Zaunanlage. Diese übertragen sich über die Pfosten und den
SYSTEM Montageadapter auf die Betonkonstruktion. Es ist daher unbedingt
notwendig, dass diese ausreichend im Boden verankert ist. Stellen Sie sicher,
dass die vorhandene Betonkonstruktion und der Untergrund als Basis für die
Sichtschutzanlage statisch geeignet ist.
Lassen Sie sich unbedingt von Fachleuten beraten.
3.
Tipp: Überzählige
Abschlussleiste kürzen
und als Abstandshalter
verwenden.
5.
Adapterleiste oben
Das SYSTEM Design-Profil kann als dekorati-
ves Gestaltungselement und als Höhenaus-
gleich der Lichtleisten genutzt werden.
Für WPC und ALU Zaunfelder, als Ergänzung
oder im Austausch für Zaunprofile. Nur im
oberen Zaundrittel verbauen.
