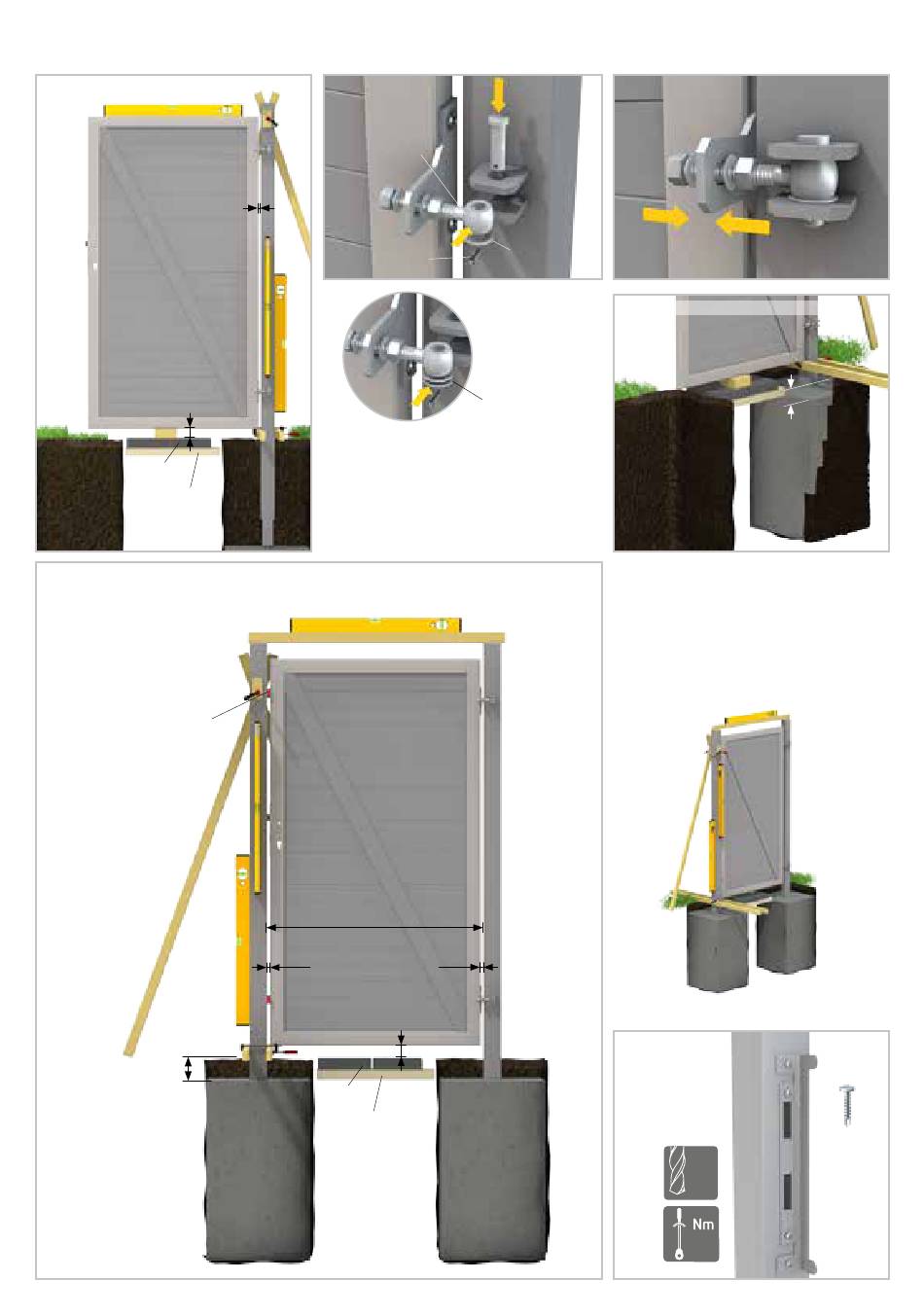

5. Tor einhängen
Abstandsfuge
10 - 14 mm
ca. 7,5 cm
Gehweg
feiner Schotter
7. Anschlagpfosten, Beispiel: Tor DIN rechts, Rückansicht
Tipp: Holzklötzchen als Abstands-
halter verwenden.
Ca. 10 cm oberhalb des
Fundaments für spätere
Ausgleichsschicht und
Gehweg einplanen.
5. Tor einhängen
Augenschraube
Splint einstecken,
dann Enden aufbiegen
Wenn nötig zum Höhenaus-
gleich die Unterlegscheiben
anders aufteilen.
Zwischenmaß:
mind. 100,5 cm, max. 101,5 cm
Abstandsfugen 10 - 14 mm
ca. 7,5 cm
Gehweg
feiner Schotter
5. Torabstand zum Pfosten einstellen
Bolzen
Zum Feststellen die
Unterlegscheibe
Muttern kontern
6. Pfosten mit Toraufhängung betonieren
Vor dem Betonieren
kontrollieren, ob
der Pfosten noch
lotrecht steht!
Montageschritte 7 und 8:
Den Anschlagpfosten platzieren und ausrichten.
Erst wenn Falle und Riegel des Einsteckschlosses in
Richtlatte
die Ausfräsung des Pfostens passen diesen betonie-
ren. Beton aushärten lassen! Danach Schließ- und
Anschlagsblech montieren.
8. Anschlagwinkel
und Schließblech
ca. 10 cm
4,8 x 32
ø 3
2,8
21
