U-Profil an das WPC Tor
mind. 3 cm
Wichtig:
Das Zaunfeld dehnt sich bei Sonnenein-
strahlung aus.
Der Spalt oben dient als Dehnungsfuge
und darf nicht verschlossen werden.
ø 4,5
4,2 x 25
Bitte 6 Flachkopf
Blechschrauben
4,2 x 25 mm
separat besorgen.
22
Achsmaß: 184,2 cm
Abstandsmaß x bitte selbst ermitteln.
ø 3,5
U-Profil passend
ablängen. Schnitt-
kanten mit Klarlack
versiegeln.
U-Profil
x

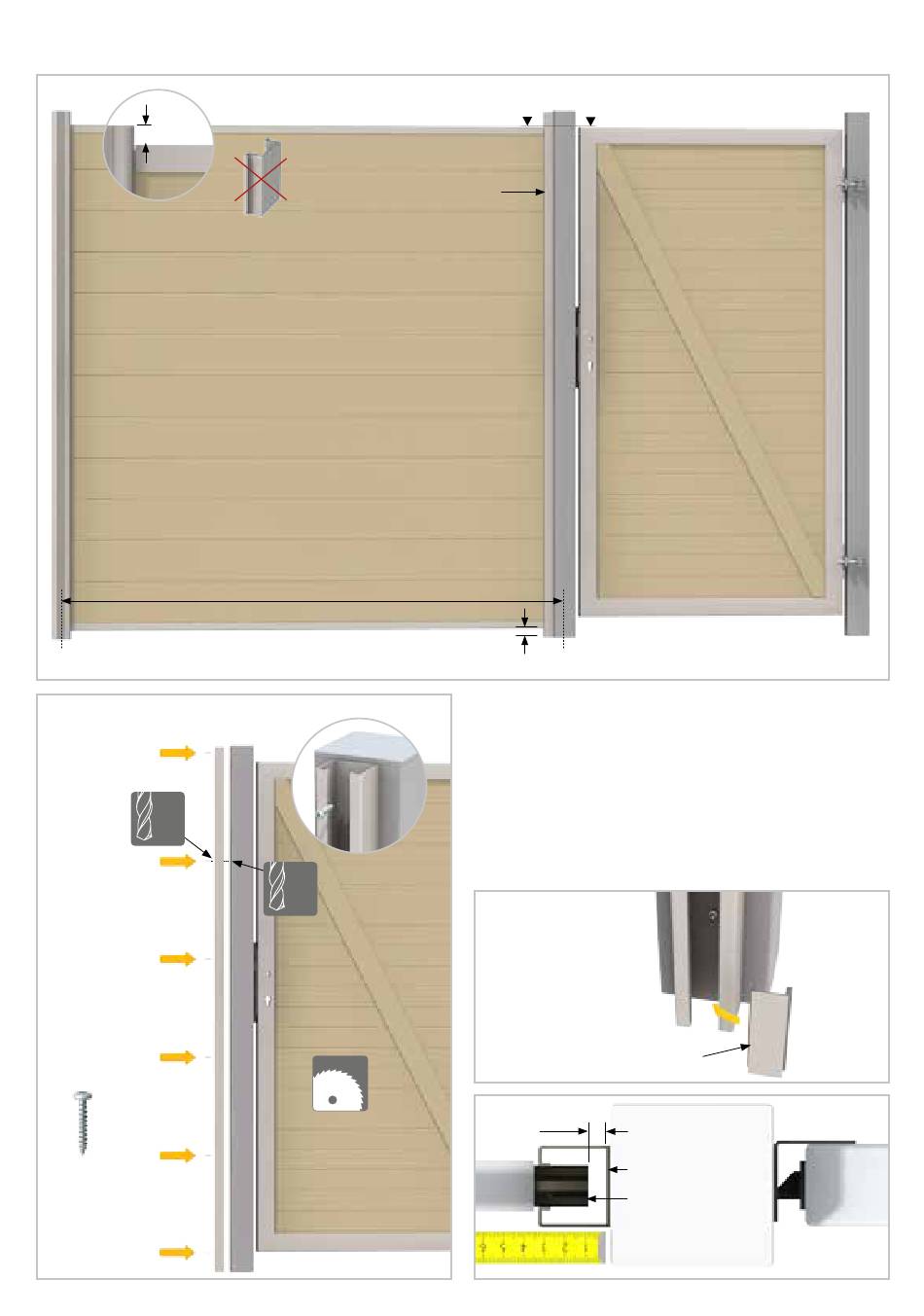

Montagereihenfolge - SYSTEM Zaun an das WPC Tor
Das U-Profil ist das Verbindungsstück zwischen dem Tor und der Zaunanlage.
Erdarbeiten: Tor und die Pfosten der Zaunanlage, wie auf den jeweiligen Seiten
beschrieben, aufstellen. Bitte das spezielle Achsmaß zwischen Tor- und erstem
Zaunpfosten beachten.
Profilmontage: U-Profil mittig auf der geplanten Zaunlinie an den Torpfosten
schrauben. Abstandshalter unten als Auflage für das Zaunfeld einsetzen.
Danach die Zaunelemente einschieben (Details dazu auf den Seiten der jeweili-
gen Zaunserien).
Tipp: Überzählige Abschlussleiste
kürzen und als Abstandshalter
verwenden.
WPC 8,5 mm
alle anderen 5 mm
U-Profil
Zaunprofil
Torpfosten
