U-Profil Bautipp: seitlicher Abzweig
mind. 3 cm
Wichtig:
Das Zaunfeld dehnt sich bei Sonnenein-
strahlung aus.
Der Spalt oben dient als Dehnungsfuge
und darf nicht verschlossen werden.
ø 3,5
MS Polymer
Kleber punkten
4,2 x 25
Bitte 6 Flachkopf
Blechschrauben
4,2 x 25 mm
separat besorgen.
Aufsicht
ø 4,5
U-Profil passend
ablängen. Schnitt-
kanten mit Klarlack
versiegeln.
U-Profil
U-Profil

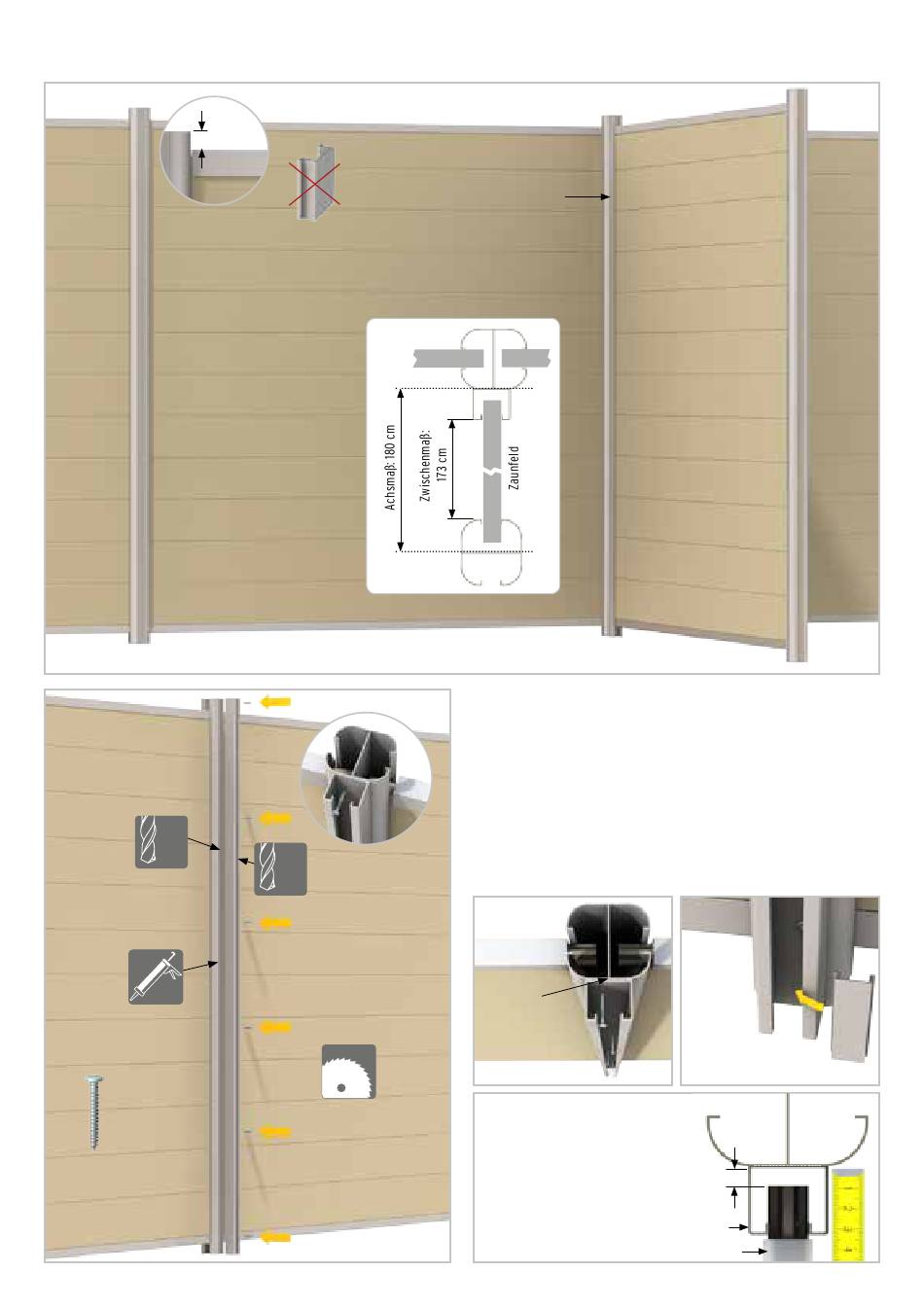

Montagereihenfolge - Rechtwinkliger Anschluss an den SYSTEM Zaun
Das U-Profil dient hier als Verbindungsstück, um einen Abzweig von der Zaunan-
lage zu schaffen.
Erdarbeiten: Die Pfosten der Zaunanlage, wie auf den jeweiligen Seiten beschrie-
ben, aufstellen. Bitte das spezielle Achsmaß zum ersten Pfosten des Abzweigs
beachten.
Profilmontage: U-Profil mittig auf den Pfosten kleben und schrauben. Abstands-
halter unten als Auflage für das Zaunfeld einsetzen.
Danach die Zaunelemente einschieben (Details dazu auf den Seiten der jeweili-
gen Zaunserien).
Schrauben
abwechselnd links
und rechts des
Stegs versetzen.
WPC 8,5 mm, alle anderen 8,5 mm
Tipp: Überzählige Ab-
schlussleiste kürzen und als
Abstandshalter verwenden.
Pfosten
U-Profil
Zaunprofil
23
