Einrichten

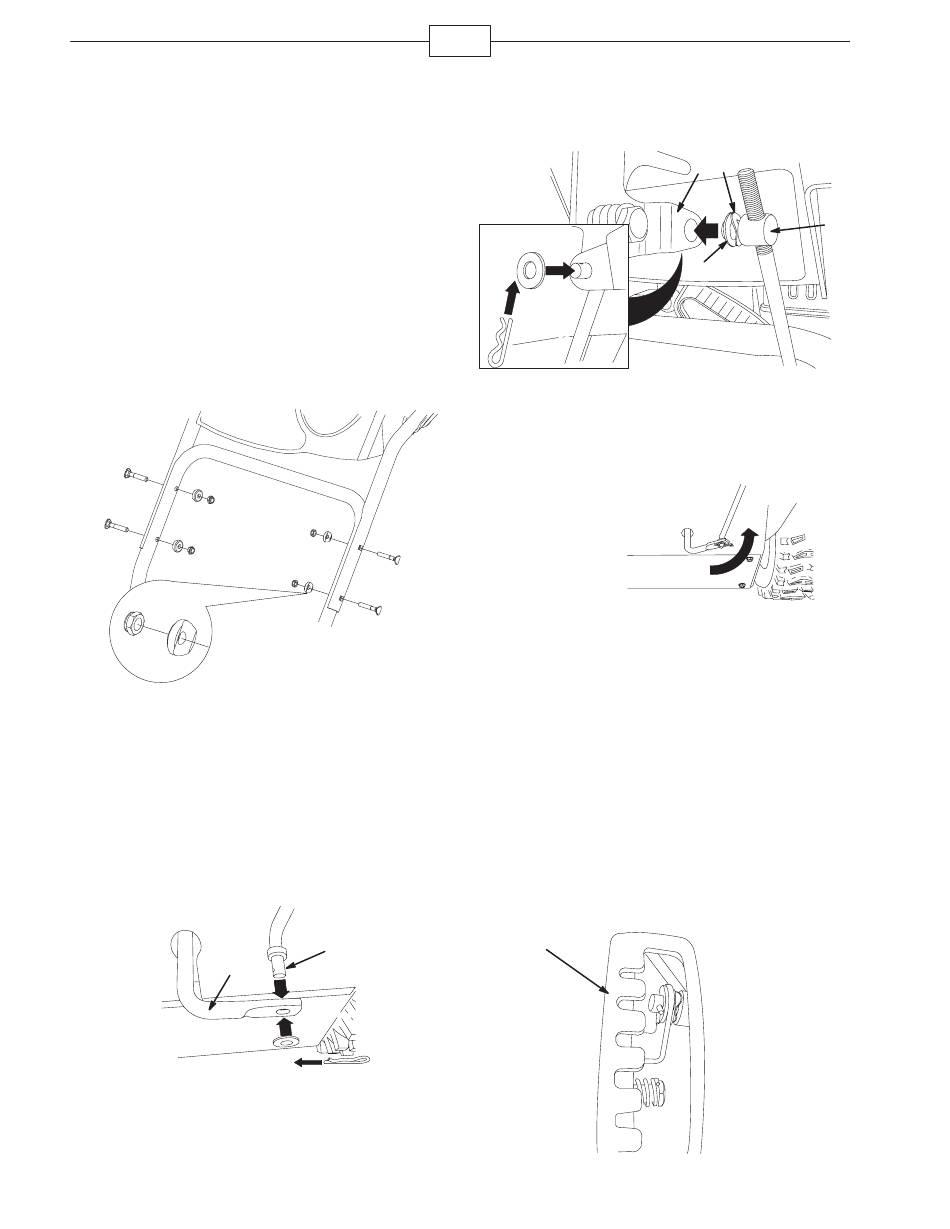

Einbauen des oberen Griffs
1. Heben Sie den oberen Griff an und drehen Sie
ihn, so dass er über dem unteren Griff positioniert ist.
Hinweis: Stellen Sie sicher, dass die beiden an den
Quick Stick angeschlossenen Kabel innerhalb des
oberen Griffbeins verlegt sind, und dass die beiden
Hebelkabel und das Kabel für den Scheinwerfer
nicht zwischen den Griffabschnitten eingeklemmt
sind.
2. Befestigen Sie den oberen Griff mit vier Griff-
schrauben, vier gekrümmten Distanzstücken und vier
Sicherungsmuttern aus der Tasche mit den lose
mitgelieferten Teilen.
Einbauen des
Fahrantriebsgestänges
1. Entfernen Sie den Splint und die Scheibe vom
unteren Ende des Geschwindigkeitseinstellgestänge
(A) und setzen Sie das untere Ende der Stange in
den unteren Gestängearm (B) ein. Das gebogene
Ende des Geschwindigkeitseinstellgestänges sollte
nach hinten zeigen.
B
2. Befestigen Sie das untere Ende des
Geschwindigkeitseinstellgestänges mit der vorher
entfernten Scheibe und dem Splint.
8
3. Entfernen Sie den Splint und die äußere Scheibe
(von 3 Scheiben) vom Drehzapfen (A) am oberen
Ende des Geschwindigkeitseinstellgestänges.
Hinweis: Das Einbauen ist einfacher, wenn Sie
die gewellte Scheibe (B) und die flache Scheibe
(C) auf dem Drehzapfen lassen.
4. Stellen Sie den Geschwindigkeitsschalthebel in
die Stellung R2.
5. Drehen Sie
den unteren
Gestängearm
ganz nach oben
(entgegen dem
Uhrzeigersinn).
6. Heben Sie das Geschwindigkeitseinstellgestänge
an und setzen Sie den Drehzapfen in das Loch unten
m-6964
am Geschwindigkeitsschalthebel (D) an, der sich
unter dem Armaturenbrett befindet.
Hinweis: Wenn der Drehzapfen nicht in das Loch
passt, wenn Sie das Geschwindigkeitseinstell-
gestänge anheben, drehen Sie den Drehzapfen
am Geschwindigkeitseinstellgestänge nach oben
oder unten, bis er in das Loch passt.
7. Befestigen Sie den Drehzapfen und das obere
Ende des Geschwindigkeitseinstellgestänges mit der
vorher entfernten äußeren Scheibe und einem Splint.
Hinweis: Das Einbauen ist einfacher, wenn Sie
durch die Öffnung im Geschwindigkeitsfahrhebel
schauen können (A).
A
m-6899
3329-782
D
C
A
B
A
m-6898
m–6971
m-6972
