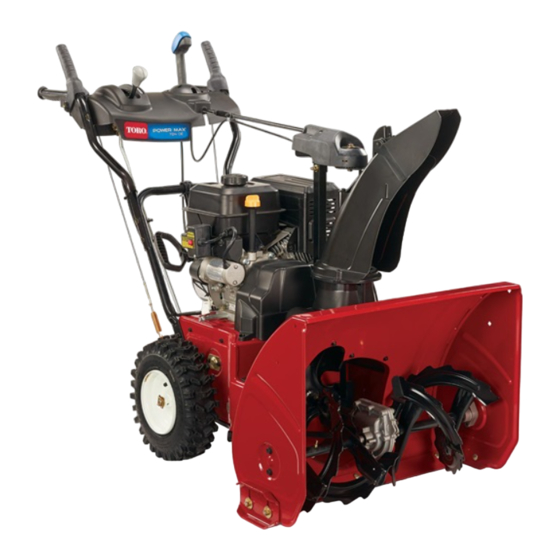

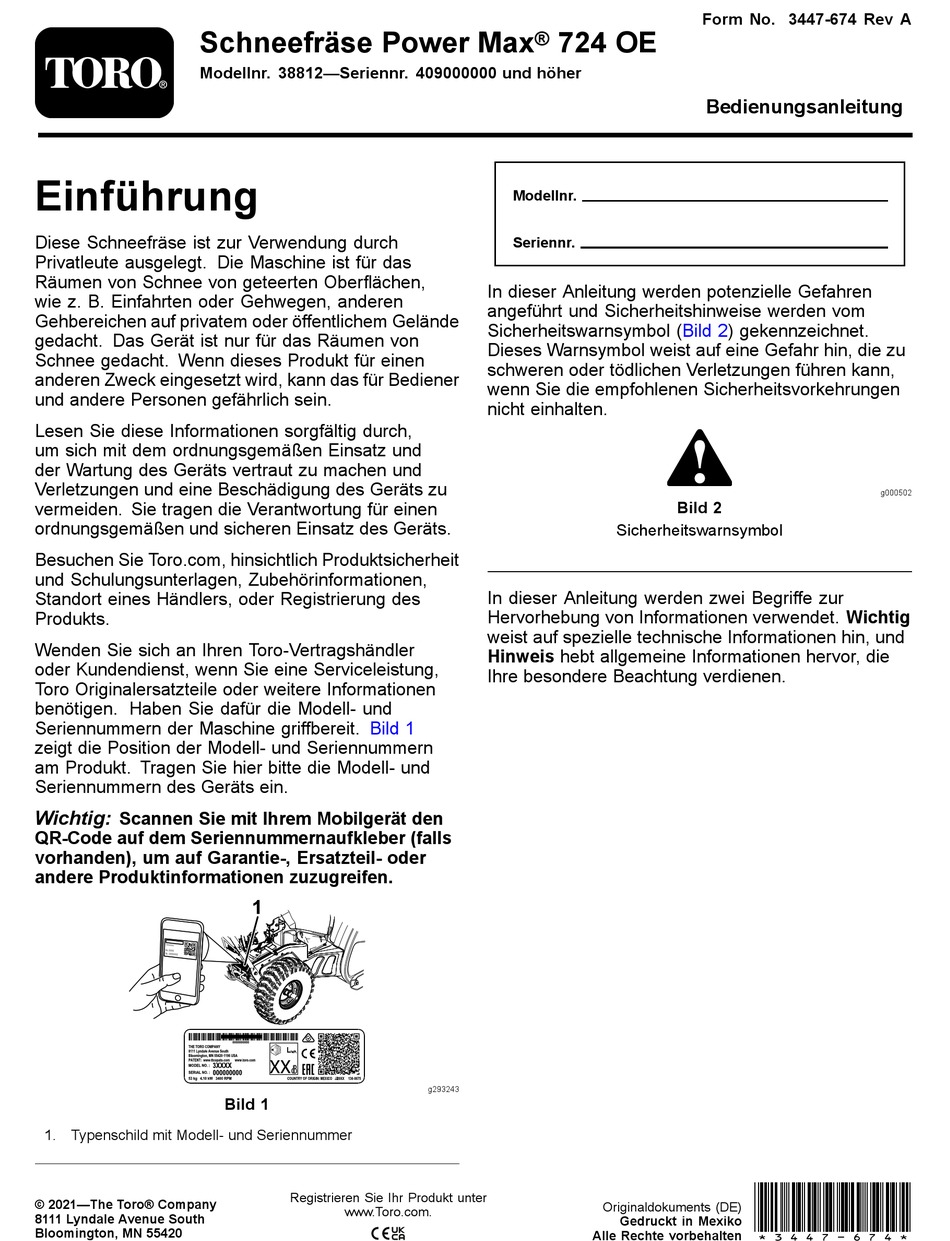

Schneefräse Power Max
Modellnr. 38812—Seriennr. 409000000 und höher
Einführung
Diese Schneefräse ist zur Verwendung durch
Privatleute ausgelegt. Die Maschine ist für das
Räumen von Schnee von geteerten Oberflächen,
wie z. B. Einfahrten oder Gehwegen, anderen
Gehbereichen auf privatem oder öffentlichem Gelände
gedacht. Das Gerät ist nur für das Räumen von
Schnee gedacht. Wenn dieses Produkt für einen
anderen Zweck eingesetzt wird, kann das für Bediener
und andere Personen gefährlich sein.
Lesen Sie diese Informationen sorgfältig durch,
um sich mit dem ordnungsgemäßen Einsatz und
der Wartung des Geräts vertraut zu machen und
Verletzungen und eine Beschädigung des Geräts zu
vermeiden. Sie tragen die Verantwortung für einen
ordnungsgemäßen und sicheren Einsatz des Geräts.
Besuchen Sie Toro.com, hinsichtlich Produktsicherheit
und Schulungsunterlagen, Zubehörinformationen,
Standort eines Händlers, oder Registrierung des
Produkts.
Wenden Sie sich an Ihren Toro-Vertragshändler
oder Kundendienst, wenn Sie eine Serviceleistung,
Toro Originalersatzteile oder weitere Informationen
benötigen. Haben Sie dafür die Modell- und
Seriennummern der Maschine griffbereit.
zeigt die Position der Modell- und Seriennummern
am Produkt. Tragen Sie hier bitte die Modell- und
Seriennummern des Geräts ein.
Wichtig:
Scannen Sie mit Ihrem Mobilgerät den
QR-Code auf dem Seriennummernaufkleber (falls
vorhanden), um auf Garantie-, Ersatzteil- oder
andere Produktinformationen zuzugreifen.
1. Typenschild mit Modell- und Seriennummer
© 2021—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Bild 1
Bild 1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
724 OE
Modellnr.
Seriennr.
In dieser Anleitung werden potenzielle Gefahren
angeführt und Sicherheitshinweise werden vom
Sicherheitswarnsymbol
Dieses Warnsymbol weist auf eine Gefahr hin, die zu
schweren oder tödlichen Verletzungen führen kann,
wenn Sie die empfohlenen Sicherheitsvorkehrungen
nicht einhalten.
In dieser Anleitung werden zwei Begriffe zur
Hervorhebung von Informationen verwendet. Wichtig
weist auf spezielle technische Informationen hin, und
Hinweis hebt allgemeine Informationen hervor, die
Ihre besondere Beachtung verdienen.
g293243
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3447-674 Rev A
Bedienungsanleitung
(Bild
2) gekennzeichnet.
Bild 2
Sicherheitswarnsymbol
*3447-674*
Gedruckt in Mexiko
g000502
