Inhaltszusammenfassung für M.I.C. AV8V5-Lite
- Seite 1 AV8V5-Lite Android-Naviceiver für Volkswagen/Seat/Škoda - 1 -...
- Seite 2 Inhalt Inhalt ....................................... - 2 - Hinweise ....................................- 3 - Sicherheitshinweise ................................- 3 - Copyright-Informationen ..............................- 4 - Produkt-Komponenten ................................. - 5 - Parameter ....................................- 7 - Lieferumfang ..................................- 7 - Anschlussplan ..................................- 8 - Vorderseite .....................................
- Seite 3 Bitte lesen Sie sich vor Benutzen des Produkts die Bedienungsanleitung sorgfältig durch, um vollständig alle Funktionen und Features des Produkts zu verstehen und anwenden zu können und bewahren Sie das Benutzerhandbuch für spätere Fragen auf. Hinweise Dieses Benutzerhandbuch ist nur eine Produktrichtlinie. Hardware- und Software-Konfigurations- Beschreibungen können je nach Software-Version variieren.
- Seite 4 Das Schauen von TV oder Videos während der Fahrt kann Autounfälle verursachen. Das Ersetzen oder Verwenden einer ungeeigneten Sicherung ohne die Rücksprache eines Expertens kann zu Schaden an dem Gerät führen oder Feueralarm auslösen. Halten Sie das Produkt von feuchten Umgebungen oder Wasser fern, um Elektroschocks durch Kurzschlüsse und unnötigen Schaden und Feuer zu vermeiden.

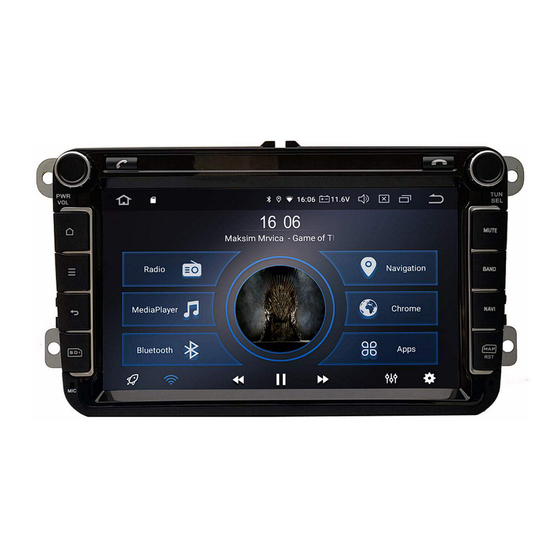

- Seite 5 Produkt-Komponenten Achtung: Die folgenden Abbildungen der Produktkomponenten dienen nur der Veranschaulichung. Das tatsächliche Produktdesign kann geringfügig abweichen. Vorderseite AV8V5-Lite: Rückseite AV8V5-Lite: - 5 -...
- Seite 6 Zubehör AV8V5-Lite: Kabelbeschriftung/Farbe Bezeichnung Strom für Rückfahrkamera. Immer im Rückwärtsgang liegen hier 12 V Camera Power - Pink 12V Stromversorgung, bspw. für externen Subwoofer oder DAB+- AMP - Blau Splitter ACC - Rot 12 V Zündungsstrom Videoeingang für Rückfahrkamera. Auf den Eingang wird nur im CAM-IN Rückwärtsgang zugegriffen.
- Seite 7 Parameter Betriebsspannung: 9V-16V DC Maximaler Betriebsstrom: ＜11A @14.5V Standby Betriebssystrom: 6MA Betriebstemperatur: -25℃～+65℃ Lagertemperatur: -40℃～+80℃ Relative Luftfeuchtigkeit: 5％～95％（frostfrei） Positionierungs-Modus: GPS Positionierungs-Genauigkeit: ≤15M Positionierungs-Genauigkeit nach Geschwindigkeit: ≤0.1M/S Lautsprecher Ausgangsleistung: 4x45W Lieferumfang Standard-Spezifikation Menge Naviceiver mit integriertem CAN- 1 Stück Bus und DAB+ GPS-Antenne 1 Stück WIFI-Antenne...
- Seite 8 Anschlussplan Vorderseite - 8 -...
- Seite 9 1: POWER: An-, 2: Home: Hauptmenü Ausschalten/Lautstärke 3: Menü: Menüleiste aufrufen 4: Zurück: Wechselt zum vorherigen Menü 5: SD: Micro-SD-Slot für Dateien & 6: MIC: Mikrofon Medien 7: Tuner: Soundmenü 8: MUTE: Lautlos 9: BAND: Radio 10: NAVI: Navi-App starten 11: MAP: Slot für Dateien/Medien, 12: RST: Sofortiger Neustart des Geräts (Daten Navisoftware &...
- Seite 10 HOME(2) Dieses Produkt beinhaltet Navigation, Radio, Bluetooth, DAB+, DVR, 3G, WiFi und viele weitere Funktionen. Durch Berühren eines App-Symbols gelangen Sie zu der jeweiligen Funktion/Operation. Radio Berühren Sie die Radio-Schaltfläche, um in das Radiomenü zu gelangen. Das Radio unterstützt AM und FM-Empfang, wozwischen durch Berühren der Schalttaste gewechselt werden kann (siehe Bilder).
- Seite 11 Folgende Funktionen stehen zur Verfügung: Kurz berühren, um einen Radiosender vorher zu suchen; lang drücken um 0.05 MHz rückwärts zu gehen Kurz berühren, um einen Radiosender weiter zu suchen; lang drücken um 0.05 MHz vorwärts zu gehen Kurz berühren für einen automatischen Sendersuchlauf; nochmals berühren, um diesen zu stoppen.
- Seite 12 Anrufbildschirm Ziffernfeld Kontakte Anrufverlauf Bluetooth-Kopplung Bluetooth-Einstellungen Rufannahme Letzte Ziffer löschen; längeres Berühren zum Löschen der ganzen Eingabe Anrufverlauf Eingehende Anrufe Ausgehende Anrufe Verpasste/abgelehnte Anrufe Automatischer Rückruf - 12 -...
- Seite 13 Bluetooth-Kopplung Bluetooth-Geräte in der Nähe suchen Kopplung mit ausgewähltem Gerät herstellen Kopplung mit ausgewähltem Gerät trennen Ausgewähltes Gerät aus Übersicht löschen Bluetooth-Einstellungen In den Bluetooth-Einstellungen können Sie den Anzeigename des AVTO7 sowie die Bluetooth-PIN ändern. Weiterhin können Sie einstellen, ob das AVTO7 Verbindungsanfragen automatisch akzeptieren oder ablehnen soll.
- Seite 14 Kontakte importieren Nachdem Sie Ihr Handy mit dem Gerät per Bluetooth verbunden haben, können Sie die Kontaktdaten aus Ihr Handy in dem Gerät importieren lassen. Gehen Sie dazu bitte wiefolgt vor: Android-Geräte 1. Berühren Sie zuerst das -Symbol. 2. Berühren Sie das -Symbol in der unteren rechten Ecke.
- Seite 15 Bluetooth-Musik Berühren Sie die App „Telefon“, nachdem Sie Ihr Handy per Bluetooth mit dem Gerät verbunden haben. Nach öffnen der App erscheint ein großer Play-Button, mit dem Sie die Musik direkt starten können. Musik Berühren Sie die App „MediaPlayer“ , um in das Musikmenü zu wechseln. Hier können Sie Audiodateien von der Festplatte des Geräts, Ihrer mSD-Karte oder Ihrem USB-Stick abspielen.
- Seite 16 Vorwärts Equalizer-Modus Wiedergabeschleife Durch Rechtsschiebens des Menüs können Sie Ihre gewünschte Musikquelle (Ordner oder Favoritensammlung) auswählen. Durch Linksschieben des Menüs können Sie die Titel, die im ausgewählten Ordner abgelegt sind, einzeln anwählen. Video Berühren Sie die App „Video“ um in das Videomenü zu wechseln. Es wird 1080P Videowiedergabe unterstützt.
- Seite 17 AV-IN Berühren Sie die App „AV-IN“ um in den AV-IN-Modus zu wechseln. Hier können Sie Video- und Audio-Output von externen Geräten, die an dem Cinchstecker „CVBS IN“ angeschlossen wurden (beispielsweise Frontkameras) anzeigen lassen. Dateimanager Berühren Sie die App „Dateimanager“ um in die Dateiverwaltung zu gelangen. Hier können Sie auf sämtliche auf dem Gerät und angeschlossenen Wechselmedien gespeicherte Dateien zugreifen, sie löschen, kopieren, ausschneiden und einfügen.
- Seite 18 -> Netzwerk --> WLAN in den Hotspot ein. 2) Schließen Sie einen mobilen WLAN-Hotspot direkt über USB an das AV8V5-Lite an und wählen Sie sich in den Einstellungen --> Netzwerk --> WLAN in den Hotspot ein. Mit dieser Methode haben Sie unabhängig vom Smartphone WLAN im Fahrzeug.
- Seite 19 Tab öffnen, auf Ihre Lesezeichen zugreifen und die zuletzt geöffneten Tabs sowie Ihren Verlauf einsehen. Navigation Das AV8V5-Lite kommt bereits mit einer vorinstallierten Navigations-App von Sygic. Mit dieser können Sie sowohl offline in ganz Europa navigieren, lebenslang Kartenupdates kostenlos installieren als auch mit Internetverbindung auf aktuelle Blitzer- und Staumeldungen reagieren.
- Seite 20 Durch Auswahl des kleinen Herz-Symbols in der oberen rechten Ecke der Sender können Sie einen Sender als Favoriten speichern. Auf diese Favoriten können Sie mithilfe des Herzsymbols in der linken Seitenleiste zugreifen. Bitte beachten Sie, dass Sie im Favoritenmenü die Sender durch Drücken auf den Sendernamen auswählen.
- Seite 21 2. Verbinden Sie sich auf dem AV8V5-Lite mit dem Hotspot. 3. Öffnen Sie iPhone AirPlay und Mirror-Funktion zur Verbindung. 4. Öffnen Sie auf dem AV8V5-Lite die App "Easy Connection" und wählen Sie "iPhone Wifi" aus. Audio und Video des Handys werden nun auf Ihrem Autoradio dargestellt.
- Seite 22 Sprachsteuerung Ihr AV8V5-Lite kann Sprachbefehle via „Ok Google“ entgegennehmen und verarbeiten. Aktivieren Sie dazu"Einstellungen" --> „System“ --> "Sprachen & Eingabe" --> „Bildschirmtastatur“ --> "Google Spracheingabe" --> "Voice Match" --> "Jederzeit ‘Ok Google’ sagen" und folgen Sie den Anweisungen. Sie können nun von jedem Bildschirm aus mittels „Ok Google“ Sprachbefehle ausführen.
- Seite 23 Splitscreen Sie können die Funktion aktivieren, indem Sie in geöffneter App das Symbol gedrückt halten. Der Bildschirm wechselt automatisch in den Splitscreen-Modus. Anschließend können Sie auswählen, welche andere App Sie gleichzeitig betreiben wollen . Einstellungen Wählen Sie die App „Einstellungen“ um zu den Systemeinstellungen zu gelangen.
- Seite 24 1. Netzwerk & Internet WLAN: Hier können Sie sich mit dem WLAN-Netzwerk Ihrer Wahl verbinden. Nach erfolgter Verbindung erscheint das Wifi-Symbol in der oberen Statusleiste. Hotspot und Tethering: Unter diesen Menüpunkt können Sie Ihr Autoradio als eigenen Hotspot einrichten und via WLAN oder Bluetooth-Tethering Internet freigeben.
- Seite 25 erlauben, auf die Liste Ihrer Kontakte oder auf die Informationen zu Ihrem Standort zuzugreifen. Die Berechtigungen können nach der Installation der App geändert werden. Standard-Apps: Wenn Sie mehrere Apps mit der gleichen Funktionalität haben (bspw. Browser oder Navisoftware), können Sie hier auswählen, welche der Apps standardmäßig verwendet werden soll. Spezieller App-Zugriff: Hier können Sie den Zugriff einzelner Apps auf bestimmte Funktionen einzeln regeln.
- Seite 26 Hier können Sie verwalten, welche Apps auf Ihre System-Nutzungsdaten zugreifen können. 9. Nutzer & Konten: Konten hinzufügen: Unter dieser Option können Sie dem AV8V5-Lite Zugriff auf Ihre Benutzerkonten, die für den Betrieb verschiedener Apps notwendig sind, Zugriff gewähren. Voraussetzung für viele Android-Funktionen ist beispielsweise die Verknüpfung mit Ihrem Google-Konto.
- Seite 27 Fahrt Blockbenachrichtigungen angezeigt werden sollen und welche Anwendungen auf eine Internetverbindung zugreifen können. Extra-Einstellungen: Wählen Sie aus, ob das AV8V5-Lite standardmäßig im Standby-Modus bleiben soll oder nach einer bestimmten Zeit automatisch herunterfährt, ob automatisch die Musikwiedergabe bei angeschlossenem USB/SD gestartet werden soll, die Ansicht der Rückfahrkamera gespiegelt werden soll, die Lautstärke beim Rückfahren gedimmt und die Kurvenanzeige, Parksensoren und...
- Seite 28 13. System: Sprachen & Eingabe: Ihr AV8V5-Lite unterstützt viele Sprachen. Hier können Sie je nach Bedarf unterschiedliche Sprachen und Eingabemethoden auswählen. Datum & Uhrzeit: Stellen Sie Uhrzeit und Datum sowie das Uhrzeit-Anzeige-Format abhängig von Ihrer Zeitzone aus. Empfohlen wird, Datum und Uhrzeit automatisch aktualisieren zu lassen und die Zeitzone manuell auszuwählen.
- Seite 29 Hardwaretasten neu belegen Die Hardwaretasten am linken und rechten Rand lassen sich beliebig neu belegen. Falls es sich um eine System-App handelt, gehen Sie folgendermaßen vor: 1. Öffnen Sie Einstellungen --> Auto-Einstellungen --> Werkseinstellungen (Passwort 126) --> Key Study --> Panel Key Study. 2.
- Seite 30 Sie befinden sich an einem Fahren Sie zu Gebieten, zu denen Ort, in dem GPS-Signale GPS-Signale durchdringen abgeschirmt werden GPS-Antenne hat keine „freie Platzieren Sie die GPS-Antenne an Sicht“ nach draußen der A-Säule GPS-Antenne ist Verwenden Sie die mitgelieferte GPS- inkompatibel Antenne Update-Datei ist nicht...
