Inhaltszusammenfassung für M.I.C. AB9-Lite

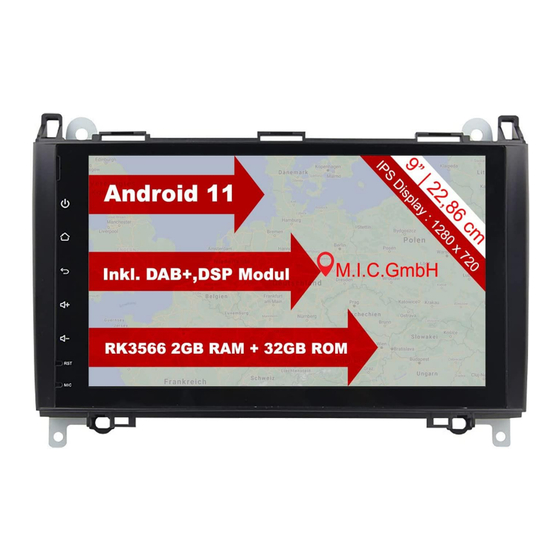

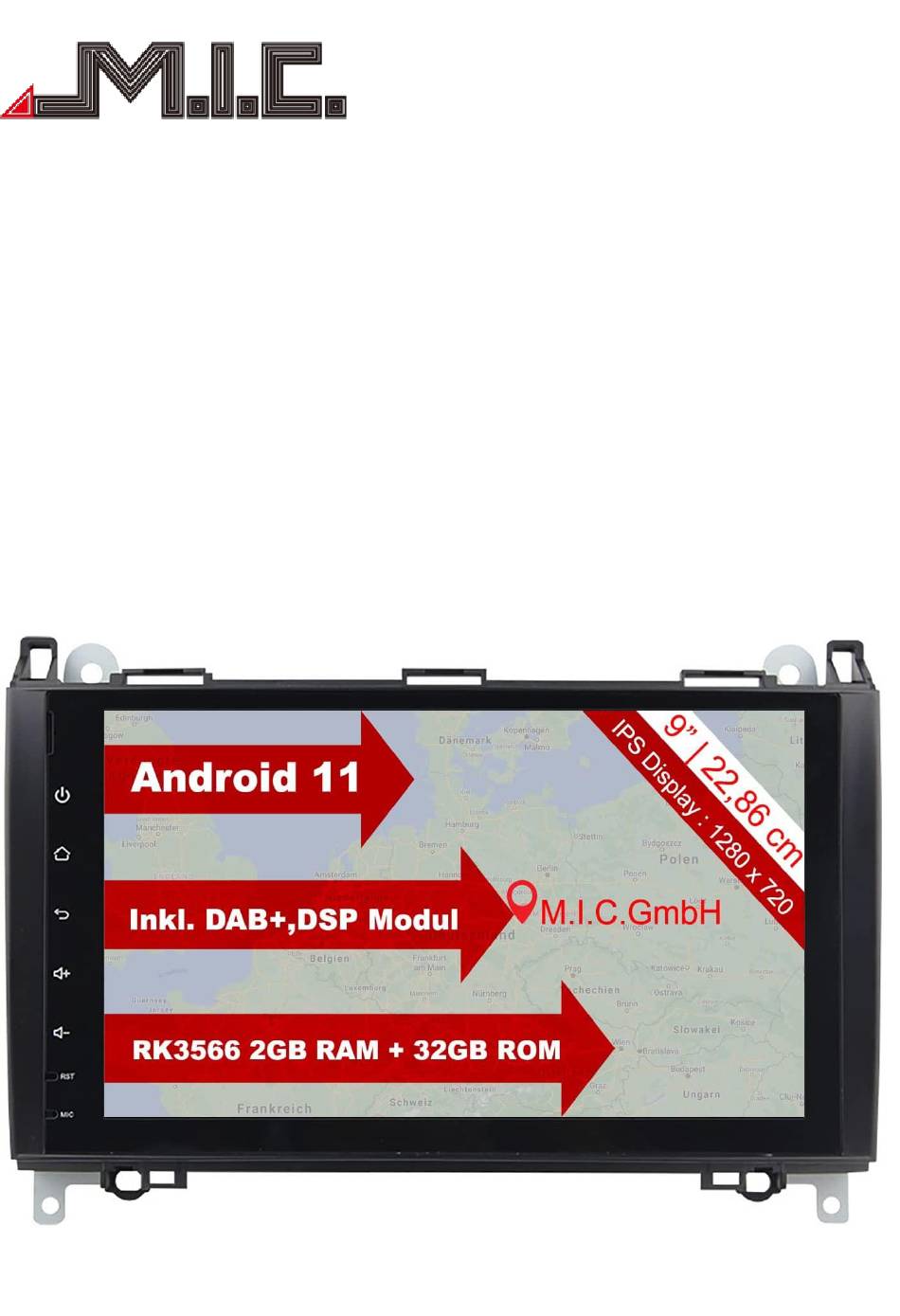

- Seite 1 AB9-Lite Android-Naviceiver für Mercedes Benz/VW Crafter - 1 -...
-
Seite 2: Inhaltsverzeichnis
Inhalt Hinweise ......................................- 3 - Sicherheitshinweise ................................... - 3 - Copyright-Informationen ................................ - 4 - Produkt-Komponenten ................................- 5 - Parameter ......................................- 7 - Lieferumfang ....................................- 7 - Anschlussplan ....................................- 8 - HOME ......................................- 8 - Radio ......................................- 10 - Bluetooth ..................................... -
Seite 3: Hinweise
Hinweise Dieses Benutzerhandbuch ist nur eine Produktrichtlinie. Hardware- und Software-Konfigurations- Beschreibungen können je nach Software-Version variieren. Falls eine beschriebene Produktfunktion nicht mit Inhalten dieses Benutzerhandbuchs übereinstimmen, können Sie gerne Kontakt mit uns aufnehmen. Achtung: Lesen Sie bitte vor Benutzung die Bedienungsanleitung sorgfältig durch, um eine ordnungsgemäße und sichere Benutzung zu gewährleisten., Sicherheitshinweise Bitte beachten Sie die folgenden Vorsichtsmaßnahmen. -
Seite 4: Copyright-Informationen
Das Ersetzen oder Verwenden einer ungeeigneten Sicherung ohne die Rücksprache eines Expertens kann zu Schaden an dem Gerät führen oder Feueralarm auslösen. Halten Sie das Produkt von feuchten Umgebungen oder Wasser fern, um Elektroschocks durch Kurzschlüsse und unnötigen Schaden und Feuer zu vermeiden. Benutzen Sie das Gerät nicht in stark magnetischer Umgebung. -
Seite 5: Produkt-Komponenten
Produkt-Komponenten Achtung: Die folgenden Abbildungen der Produktkomponenten dienen nur der Veranschaulichung. Das tatsächliche Produktdesign kann geringfügig abweichen. Vorderseite AB9-Lite: Rückseite AB9-Lite: - 5 -... - Seite 6 Soundsystemen benötigt) RCA.SUB Audioausgang für externen Nachrüst-Subwoofer MIC IN Audioeingang für externes Mikrofon Back - Braun Signalkabel für Rückwärtsgang bei Fahrzeugen ohne CAN-Bus Anschlusskabel für eine kabelgebundene Lenkradsteuerung. Wird SWC1/SWC2 beim AB9-Lite in der Regel nicht benötigt. - 6 -...
-
Seite 7: Parameter
Parameter Betriebsspannung: 9V-16V DC Maximaler Betriebsstrom: ＜11A @14.5V Standby Betriebssystrom: 6MA Betriebstemperatur: -25℃ ～+65℃ Lagertemperatur: -40℃ ～+80℃ Relative Luftfeuchtigkeit: 5％～95％（frostfrei） Positionierungs-Modus: GPS Positionierungs-Genauigkeit: ≤15M Positionierungs-Genauigkeit nach Geschwindigkeit: ≤0.1M/S Lautsprecher Ausgangsleistung: 4x45W Lieferumfang Standard-Spezifikation Menge Naviceiver mit integriertem CAN- 1 Stück Bus und DAB+ GPS-Antenne 1 Stück... -
Seite 8: Anschlussplan
Anschlussplan HOME Nach Einschalten des Geräts gelangt man als erstes in das Home-Menü. Das Menü kann mit dem Finger nach links oder rechts geschoben werden. Durch Drücken auf können Sie jederzeit in das Home-Menü zurückkehren. Auf dem Homebildschirm (2) können Sie eigenständig Apps und Widgets hinzufügen und löschen. - Seite 9 HOME(1) HOME(2) Dieses Produkt beinhaltet Navigation, Radio, Bluetooth, DAB+, DVR, 3G, WiFi und viele weitere Funktionen. Durch Berühren eines App-Symbols gelangen Sie zu der jeweiligen Funktion/Operation. Tasten anders belegen Auf dem Startbildschirm lassen sich die Schaltflächen "Musik", "Navigation" und "DAB+" anders belegen.
-
Seite 10: Radio
Bitte beachten Sie, dass Sie auf die Grafik drücken müssen, damit die App-Liste erscheint. Beim Drücken auf die andere Hälfte der Taste erscheint die Liste nicht. Die Taste Navigation kann man unter Einstellungen > CAR > Navi > "Navi-App festlegen" editieren. Radio Berühren Sie die Radio-Schaltfläche, um in das Radiomenü... -
Seite 11: Bluetooth
Berühren, um gewünschte AM-Frequenz von AM1, AM2 auszuwählen; 12 Radiosender können gespeichert werden. Berühren, um gewünschte FM-Frequenz von P1, P2, P3, P4, P5, P6 auszuwählen; 18 Radiosender können gespeichert werden. Bei ausreichender Signalqualität werden Sendernamen und Titelinformationen angezeigt. Sie können einen eigenen Sender auf den Favoritenplätzen einspeichern, indem Sie bei Hören der gewünschten Frequenz den gewünschten Senderplatz gedrückt halten. - Seite 12 Anrufverlauf Bluetooth-Kopplung Bluetooth-Einstellungen Rufannahme Letzte Ziffer löschen; längeres Berühren zum Löschen der ganzen Eingabe Kontakte Telefonanruf starten (vorher Kontakt auswählen) Kontakt suchen Kontakte importieren (muss am Handy bestätigt werden) Anrufverlauf - 12 -...
- Seite 13 Eingehende Anrufe Ausgehende Anrufe Verpasste/abgelehnte Anrufe Automatischer Rückruf Bluetooth-Kopplung Bluetooth-Geräte in der Nähe suchen Kopplung mit ausgewähltem Gerät herstellen Kopplung mit ausgewähltem Gerät trennen Ausgewähltes Gerät aus Übersicht löschen Bluetooth-Einstellungen - 13 -...
-
Seite 14: Kontakte Importieren
In den Bluetooth-Einstellungen können Sie den Anzeigename des AB9-Lite sowie die Bluetooth-PIN ändern. Weiterhin können Sie einstellen, ob das AB9-Lite Verbindungsanfragen automatisch akzeptieren oder ablehnen soll. Kontakte importieren Nachdem Sie Ihr Handy mit dem Gerät per Bluetooth verbunden haben, können Sie die Kontaktdaten aus Ihr Handy in dem Gerät importieren lassen. -
Seite 15: Bluetooth-Musik
Bluetooth-Musik Berühren Sie die App „Telefon“, nachdem Sie Ihr Handy per Bluetooth mit dem Gerät verbunden haben. Nach öffnen der App erscheint ein großer Play-Button, mit dem Sie die Musik direkt starten können. Musik Berühren Sie die App „MediaPlayer“ , um in das Musikmenü zu wechseln. Hier können Sie Audiodateien von der Festplatte des Geräts, Ihrer mSD-Karte oder Ihrem USB-Stick abspielen. -
Seite 16: Dsp
Favoritensammlung) auswählen. Durch Linksschieben des Menüs können Sie die Titel, die im ausgewählten Ordner abgelegt sind, einzeln anwählen. Das AB9-Lite besitzt bereits einen integrierten Digitalen Soundprozessor (DSP), der das Audiosignal in Echtzeit noch weiter verbessert. Mit diesen lassen sich einige Soundanpassungen vornehmen: Mithilfe der Loudness-Funktion lässt sich die gehörrichtige Lautstärke einstellen. - Seite 17 Laufzeitverzögerung Ohne Laufzeitverzögerung wird der Sound aus allen Lautsprechern zum gleichen Zeitpunkt ausgegeben. Das hat zur Folge, dass die Schallwellen aus den Lautsprechern der Fahrerseite schneller am Ohr des Fahrers sind als die der Lautsprecher aus der Beifahrerseite. Daher kann es sinnvoll sein, eine Laufzeitverzögerung einzurichten, damit der Sound aus allen Lautsprechern genau gleichzeitig beim Höher ankommt.
-
Seite 18: Video
Video Berühren Sie die App „Video“ um in das Videomenü zu wechseln. Es wird 1080P Videowiedergabe unterstützt. Standardmäßig ist die Video-Wiedergabe während der Fahrt zu Ihrer Sicherheit deaktiviert. Sie können die Wiedergabe in den Einstellungen > CAR > Fahr-Einstellungen > „Video schauen“ aktivieren. -
Seite 19: Dateimanager
Dateimanager Berühren Sie die App „Dateimanager“ um in die Dateiverwaltung zu gelangen. Hier können Sie auf sämtliche auf dem Gerät und angeschlossenen Wechselmedien gespeicherte Dateien zugreifen, sie löschen, kopieren, ausschneiden und einfügen. Berühren Sie die Checkbox um eine Datei oder einen Ordner auszuwählen, berühren Sie , um kopierte Dateien einzufügen;... -
Seite 20: Internet
Netzwerk > WLAN in den Hotspot ein. 2) Schließen Sie einen mobilen WLAN-Hotspot direkt über USB an das AB9-Lite an und wählen Sie sich in den Einstellungen > Netzwerk > WLAN in den Hotspot ein. Mit dieser Methode haben Sie unabhängig vom Smartphone WLAN im Fahrzeug. -
Seite 21: Navigation
Navigation Das AB9-Lite kommt bereits mit einer vorinstallierten Navigations-App von HERE WeGo. Mit dieser können Sie sowohl offline navigieren, lebenslang Kartenupdates kostenlos installieren als auch mit Internetverbindung auf aktuelle Blitzer- und Staumeldungen reagieren. Alternativ ist auf dem Gerät auch die beliebte Navi-App GoogleMaps installiert, die sich online nutzen lässt. - Seite 22 Nach erfolgter Zieleingabe erhalten Sie eine Übersicht über alle gefundenen Routenoptionen. Durch Drücken auf das kleine graue Auto rechts neben den drei Strichen erhalten Sie eine Auflistung aller gefundenen Kfz-Routen mit geschätzter Fahrzeit, Kilometerzahl und Routenführung. Wählen Sie hier durch Tippen die gewünschte Verbindung aus. Die Route wird nun angezeigt und Sie können die Routenführung durch Tippen auf „Start“...
- Seite 23 Nach Drücken auf "Karten herunterladen" gelangen Sie in folgendes Menü. Es wird Ihnen bereits vorgeschlagen, die Kartendaten Ihres Bundeslandes herunterzuladen: Wenn Sie stattdessen Karten von ganz Deutschland/Europa herunterladen möchten, schieben Sie die Seite nach oben und gehen Sie unten auf "Karten herunterladen": - 23 -...
- Seite 24 Offline-Modus aktivieren Nachdem Sie alle gewünschten Karten heruntergeladen haben, können Sie zum Einstellungsmenü zurückkehren und dort "App offline verwenden" aktivieren. Damit wird nun auf Ihre Offline-Karten zurückgegriffen. Damit haben Sie alle erforderlichen Schritte zur Offline-Navigation durchgeführt und können von nun an offline navigieren.
-
Seite 25: Dab
Version. DAB+ Das AB9-Lite besitzt ein bereits integriertes Digitalradio-System, das Digital Audio Broadcasting (DAB+). Dieses bietet eine Vielzahl an Radiosendern in CD-Soundqualität. Bitte beachten Sie bei der Installation der DAB+-Antenne, dass das Kupfer-L mit der Karosserie verbunden ist. Ein genaues Anleitungsvideo zur optimalen Positionierung finden Sie unter den Suchbegriffen „AV8V4 DAB“... -
Seite 26: Foto
den Sendernamen auswählen. Durch Drücken auf das Senderlogo werden die Sender wieder aus dem Favoritenmenü entfernt. Mithilfe des Symbols können Sie die Sender nach Programminhalt (Information, Rockmusik, Popmusik, Klassik usw.) filtern und anzeigen lassen. Foto Wählen Sie die App „Galerie“, um die Fotogalerie zu öffnen. Hier können Sie auf sämtliche auf dem Gerät oder angeschlossenen Wechselmedien gespeicherten Bilder zugreifen. -
Seite 27: Android Auto
2. Verbinden Sie sich auf dem AB9-Lite mit dem Hotspot. 3. Öffnen Sie iPhone AirPlay und Mirror-Funktion zur Verbindung. 4. Öffnen Sie auf dem AB9-Lite die App "Easy Connection" und wählen Sie "iPhone Wifi" aus. Audio und Video des Handys werden nun auf Ihrem Autoradio dargestellt. -
Seite 28: Updates
4. Öffnen Sie die App "Headunit reloaded", wählen Sie dort "USB" und dann Ihr Handy aus. 5. Nun können Sie Android Auto benutzen. Updates Die aktuellsten Updates für Ihr AB9-Lite können Sie jederzeit auf unserer Homepage herunterladen. Gehen Sie für die Updates folgendermaßen vor: Laden Sie sich die gewünschte Update-Datei herunter. -
Seite 29: Bild-In-Bild & Split-Screen
3. Starten Sie die App "Google" und drücken Sie auf das Mikrofonsymbol. Sagen Sie nun "Rufe [beliebiger Kontakt] an". 4. Gehen Sie anschließend auf das Telefon-Symbol und wählen Sie nun den MTCDialer aus. Damit ist jetzt der MTCDialer als Standard-Telefon-App mit dem Google Assistenten verknüpft. 5. -
Seite 30: Einstellungen
App-Fenster an die gewünschte Position schieben. Diese Funktion wird bisher nur von ausgewählten Apps (bspw. Google Maps) unterstützt. Splitscreen Sie können die Funktion aktivieren, indem Sie in geöffneter App das Symbol gedrückt halten. Der Bildschirm wechselt automatisch in den Splitscreen-Modus. Anschließend können Sie auswählen, welche andere App Sie gleichzeitig betreiben wollen. - Seite 31 Schriftgröße: Wenn Sie eine kleinere oder größere Schriftgröße wünschen, können Sie dies hier einstellen. Nachtanzeige: Ihr AB9-Lite kann automatisch bei eingeschaltetem Licht die Bildschirmhelligkeit für Nachtfahrten dimmen. Um wieviel die Helligkeit gedimmt werden soll, können Sie hier einstellen. Touch-Assistent: Hier können Sie den auf Seite 22 beschriebenen Multifunktionspunkt aktivieren.
- Seite 32 Hier können Sie verwalten, welche Apps auf Ihre System-Nutzungsdaten zugreifen können. 9. Nutzer & Konten: Konten hinzufügen: Unter dieser Option können Sie dem AB9-Lite Zugriff auf Ihre Benutzerkonten, die für den Betrieb verschiedener Apps notwendig sind, Zugriff gewähren. Voraussetzung für viele Android-Funktionen ist beispielsweise die Verknüpfung mit Ihrem Google-Konto.
- Seite 33 Hier haben Sie die Möglichkeit, die Anzeigegröße von Bildschirminhalten anzupassen, um Inhalte auf dem Bildschirm besser sehen zu können. Vergrößerung: Sie können den Bildschirm Ihres AB9-Lite heranzoomen oder vergrößern, um Inhalte besser zu sehen. Text mit hohem Kontrast: Diese Funktion verstärkt den Kontrast von Texten zum Hintergrund und erhöht dadurch die Lesbarkeit.
-
Seite 34: Werkseinstellungen
Hier finden Sie alle Systeminformationen. 14. System: Sprachen & Eingabe: Ihr AB9-Lite unterstützt viele Sprachen. Hier können Sie je nach Bedarf unterschiedliche Sprachen und Eingabemethoden auswählen. Datum & Uhrzeit: Stellen Sie Uhrzeit und Datum sowie das Uhrzeit-Anzeige-Format abhängig von Ihrer Zeitzone aus. - Seite 35 Das Passwort zum Zugang zu den Werkseinstellungen lautet „126“. Jede Wertänderung muss mit Anwenden > Beenden > Ok bestätigt werden. Eigenes Startlogo einstellen Sie können unter Einstellungen > CAR > Werkseinstellungen > 126 > Startlogo ein eigenes Bootlogo hinzufügen. Wählen Sie "Benutzer" an und stellen Sie anschließend das Bootlogo Ihrer Wahl ein. Das Bootlogo müsste folgende Anforderungen haben: Bildformat: 1280x720 Dateityp: PNG...
-
Seite 36: Fehlerbehebung
Lenkradtasten neu belegen Sie können mithilfe des AB9-Lite Ihre Tastenbelegung der Lenkradtasten ändern. Gehen Sie dazu auf Einstellungen > CAR > Werkseinstellungen > 126 > Sonstiges > Lenkradtasten zuordnen > „CAN Key“. Bestätigen Sie mit Anwenden > Beenden > Ok. Nach dem Neustart erhalten Sie unter Einstellungen >... - Seite 37 Problem Lösung 1. Drücken Sie in das RST-Loch, um einen Neustart zu erzwingen 2. Trennen Sie den Quadlockstecker für ca. 20 Sekunden und verbinden Das Gerät geht nicht an. ihn erneut 3. Senden Sie das Gerät ein. Setzen Sie die Bildschirmkalibrierung unter Einstellungen > CAR > Touch funktioniert nicht Werkseinstellungen >...
- Seite 38 Bei weiteren Fragen bitte an folgende Adresse wenden: M.I.C. GmbH Hans-Weigel-Straße 1A 04319 Leipzig Tel: +49 341 58099135 WhatsApp: +49 1578 0532290 E-Mail: info@mic-deutschland.de - 38 -...
