Inhaltszusammenfassung für M.I.C. AV9-Lite

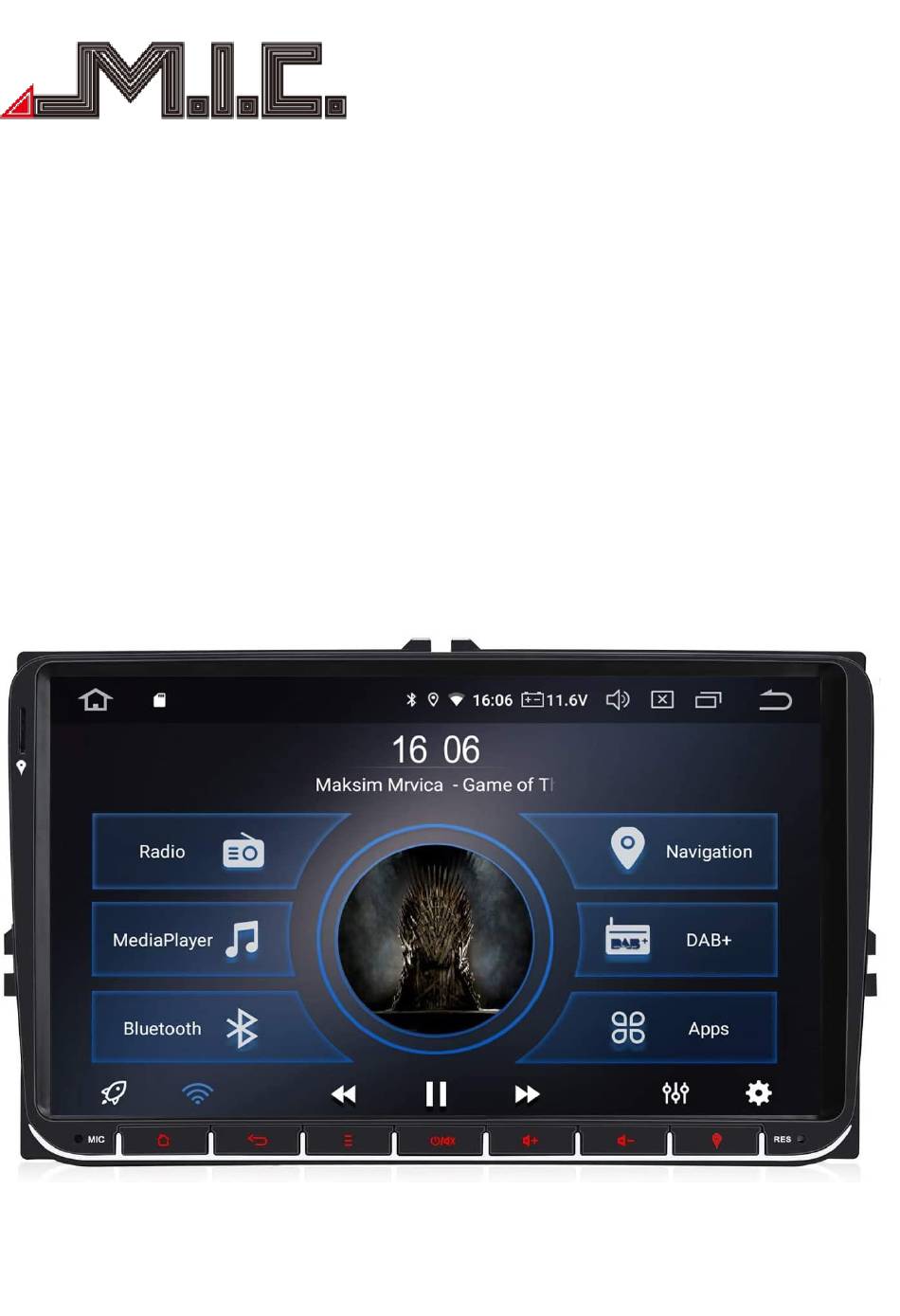

- Seite 1 AV9-Lite Android-Naviceiver für Volkswagen/Seat/Škoda - 1 -...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt ......................................- 2 - Hinweise ......................................- 3 - Sicherheitshinweise ................................... - 3 - Copyright-Informationen ................................ - 4 - Produkt-Komponenten ................................- 5 - Parameter ......................................- 7 - Lieferumfang ....................................- 7 - Anschlussplan ....................................- 8 - Einbau ......................................- 8 - HOME ...................................... -
Seite 3: Hinweise
Bitte lesen Sie sich vor Benutzen des Produkts die Bedienungsanleitung sorgfältig durch, um vollständig alle Funktionen und Features des Produkts zu verstehen und anwenden zu können und bewahren Sie das Benutzerhandbuch für spätere Fragen auf. Hinweise Dieses Benutzerhandbuch ist nur eine Produktrichtlinie. Hardware- und Software-Konfigurations- Beschreibungen können je nach Software-Version variieren. -
Seite 4: Copyright-Informationen
Das Schauen von TV oder Videos während der Fahrt kann Autounfälle verursachen. Das Ersetzen oder Verwenden einer ungeeigneten Sicherung ohne die Rücksprache eines Expertens kann zu Schaden an dem Gerät führen oder Feueralarm auslösen. Halten Sie das Produkt von feuchten Umgebungen oder Wasser fern, um Elektroschocks durch Kurzschlüsse und unnötigen Schaden und Feuer zu vermeiden. -

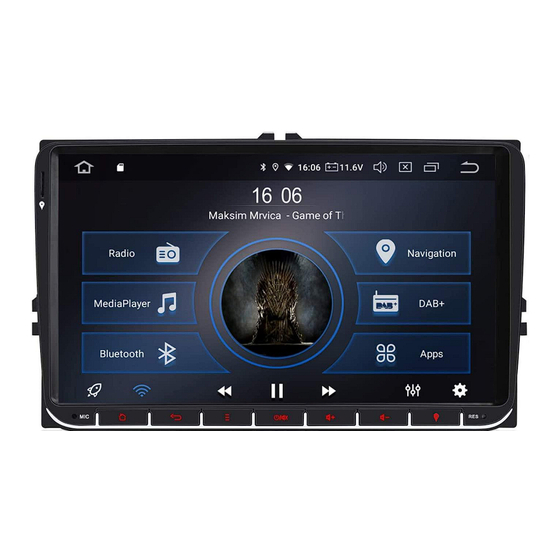

Seite 5: Produkt-Komponenten
Produkt-Komponenten Achtung: Die folgenden Abbildungen der Produktkomponenten dienen nur der Veranschaulichung. Das tatsächliche Produktdesign kann geringfügig abweichen. Vorderseite AV9-Lite: Rückseite AV9-Lite: - 5 -... - Seite 6 Soundsystemen benötigt) RCA.SUB Audioausgang für externen Nachrüst-Subwoofer MIC IN Audioeingang für externes Mikrofon Back - Braun Signalkabel für Rückwärtsgang bei Fahrzeugen ohne CAN-Bus Anschlusskabel für eine kabelgebundene Lenkradsteuerung. Wird SWC1/SWC2 beim AV9-Lite in der Regel nicht benötigt. - 6 -...
-
Seite 7: Parameter
Parameter Betriebsspannung: 9V-16V DC Maximaler Betriebsstrom: ＜11A @14.5V Standby Betriebssystrom: 6MA Betriebstemperatur: -25℃ ～+65℃ Lagertemperatur: -40℃ ～+80℃ Relative Luftfeuchtigkeit: 5％～95％（frostfrei） Positionierungs-Modus: GPS Positionierungs-Genauigkeit: ≤15M Positionierungs-Genauigkeit nach Geschwindigkeit: ≤0.1M/S Lautsprecher Ausgangsleistung: 4x45W Lieferumfang Standard-Spezifikation Menge Naviceiver mit integriertem CAN- 1 Stück Bus und DAB+ GPS-Antenne 1 Stück... -
Seite 8: Anschlussplan
Anschlussplan Einbau Der Einbau ist von Fahrzeug zu Fahrzeug etwas unterschiedlich, sodass es leider keine einheitliche Anleitung gibt. Für fast alle Fahrzeuge gibt es aber eine Videoanleitung zum Ausbau des Originalradios auf Youtube. Prinzipiell müssen Sie bei den allermeisten Fahrzeugen für den Ausbau die Blende abhebeln, die Befestigungsschrauben Ihres Originalradios lösen, das Radio aus dem Schacht herausziehen und die Stecker einfach auf das neue Gerät umstecken. -
Seite 9: Home
https://www.youtube.com/watch?v=EnD47tC8Tdk Ein kürzeres Video gibt es hier: https://www.youtube.com/watch?v=GF6RMr0PQdA Wenn Sie zum Einbau eine Airbag-Leuchte abklemmen müssen, schalten Sie die Zündung erst wieder an, wenn diese wieder verbunden ist, da das Fahrzeug ansonsten eine Fehlermeldung produzieren könnte. HOME Nach Einschalten des Geräts gelangt man als erstes in das Home-Menü. Das Menü... -
Seite 10: Radio
HOME(2) Dieses Produkt beinhaltet Navigation, Radio, Bluetooth, DAB+, DVR, 3G, WiFi und viele weitere Funktionen. Durch Berühren eines App-Symbols gelangen Sie zu der jeweiligen Funktion/Operation. Tasten anders belegen Auf dem Startbildschirm lassen sich die Schaltflächen "Musik", "Navigation" und "DAB+" anders belegen. - Seite 11 Folgende Funktionen stehen zur Verfügung: Kurz berühren, um einen Radiosender vorher zu suchen; lang drücken um 0.05 MHz rückwärts zu gehen Kurz berühren, um einen Radiosender weiter zu suchen; lang drücken um 0.05 MHz vorwärts zu gehen Kurz berühren für einen automatischen Sendersuchlauf; nochmals berühren, um diesen zu stoppen.
-
Seite 12: Bluetooth
Bluetooth Berühren Sie die App „Bluetooth“, um in das Bluetooth-Menü zu wechseln. Mithilfe dieser App können Sie Ihr Handy mit dem Autoradio koppeln und Telefonanrufe direkt vom Autoradio aus annehmen und aufgeben. Aktivieren Sie dazu auf Ihrem Handy Bluetooth, suchen Sie nach dem Gerät „CAR-KIT“... - Seite 13 Kontakte Telefonanruf starten (vorher Kontakt auswählen) Kontakt suchen Kontakte importieren (muss am Handy bestätigt werden) Anrufverlauf Eingehende Anrufe Ausgehende Anrufe Verpasste/abgelehnte Anrufe Automatischer Rückruf - 13 -...
- Seite 14 Kopplung mit ausgewähltem Gerät trennen Ausgewähltes Gerät aus Übersicht löschen Bluetooth-Einstellungen In den Bluetooth-Einstellungen können Sie den Anzeigename des AV9-Lite sowie die Bluetooth-PIN ändern. Weiterhin können Sie einstellen, ob das AV9-Lite Verbindungsanfragen automatisch akzeptieren oder ablehnen soll. - 14 -...
-
Seite 15: Kontakte Importieren
Kontakte importieren Nachdem Sie Ihr Handy mit dem Gerät per Bluetooth verbunden haben, können Sie die Kontaktdaten aus Ihr Handy in dem Gerät importieren lassen. Gehen Sie dazu bitte wiefolgt vor: Android-Geräte 1. Berühren Sie zuerst das -Symbol. 2. Berühren Sie das -Symbol in der unteren rechten Ecke. -
Seite 16: Musik
Musik Berühren Sie die App „MediaPlayer“ , um in das Musikmenü zu wechseln. Hier können Sie Audiodateien von der Festplatte des Geräts, Ihrer mSD-Karte oder Ihrem USB-Stick abspielen. Unterstützt werden WMA, MP3 und viele andere Formate. Playlist Zurück Stop/Play Vorwärts Equalizer-Modus Wiedergabeschleife - 16 -... -
Seite 17: Dsp
Favoritensammlung) auswählen. Durch Linksschieben des Menüs können Sie die Titel, die im ausgewählten Ordner abgelegt sind, einzeln anwählen. Das AV9-Lite besitzt bereits einen integrierten Digitalen Soundprozessor (DSP), der das Audiosignal in Echtzeit noch weiter verbessert. Mit diesen lassen sich einige Soundanpassungen vornehmen: Mithilfe der Loudness-Funktion lässt sich die gehörrichtige Lautstärke einstellen. - Seite 18 Laufzeitverzögerung Ohne Laufzeitverzögerung wird der Sound aus allen Lautsprechern zum gleichen Zeitpunkt ausgegeben. Das hat zur Folge, dass die Schallwellen aus den Lautsprechern der Fahrerseite schneller am Ohr des Fahrers sind als die der Lautsprecher aus der Beifahrerseite. Daher kann es sinnvoll sein, eine Laufzeitverzögerung einzurichten, damit der Sound aus allen Lautsprechern genau gleichzeitig beim Höher ankommt.
-
Seite 19: Video
Video Berühren Sie die App „Video“ um in das Videomenü zu wechseln. Es wird 1080P Videowiedergabe unterstützt. Standardmäßig ist die Video-Wiedergabe während der Fahrt zu Ihrer Sicherheit deaktiviert. Sie können die Wiedergabe in den Einstellungen > CAR > Fahr-Einstellungen > „Video schauen“ aktivieren. -
Seite 20: Dateimanager
Dateimanager Berühren Sie die App „Dateimanager“ um in die Dateiverwaltung zu gelangen. Hier können Sie auf sämtliche auf dem Gerät und angeschlossenen Wechselmedien gespeicherte Dateien zugreifen, sie löschen, kopieren, ausschneiden und einfügen. Berühren Sie die Checkbox um eine Datei oder einen Ordner auszuwählen, berühren Sie , um kopierte Dateien einzufügen;... -
Seite 21: Internet
Netzwerk > WLAN in den Hotspot ein. 2) Schließen Sie einen mobilen WLAN-Hotspot direkt über USB an das AV9-Lite an und wählen Sie sich in den Einstellungen > Netzwerk > WLAN in den Hotspot ein. Mit dieser Methode haben Sie unabhängig vom Smartphone WLAN im Fahrzeug. -
Seite 22: Navigation
Navigation Das AV9-Lite kommt bereits mit einer vorinstallierten Navigations-App von HERE WeGo. Mit dieser können Sie sowohl offline in ganz Europa navigieren, lebenslang Kartenupdates kostenlos installieren als auch mit Internetverbindung auf aktuelle Blitzer- und Staumeldungen reagieren. Alternativ ist auf dem Gerät auch die beliebte Navi-App GoogleMaps installiert, die sich online nutzen lässt. - Seite 23 Nach erfolgter Zieleingabe erhalten Sie eine Übersicht über alle gefundenen Routenoptionen. Durch Drücken auf das kleine graue Auto rechts neben den drei Strichen erhalten Sie eine Auflistung aller gefundenen Kfz-Routen mit geschätzter Fahrzeit, Kilometerzahl und Routenführung. Wählen Sie hier durch Tippen die gewünschte Verbindung aus. Die Route wird nun angezeigt und Sie können die Routenführung durch Tippen auf „Start“...
- Seite 24 Anschließend öffnet sich das Einstellungsmenü von Here WeGo. Hier finden Sie die Option "Karten herunterladen". Nach Drücken auf "Karten herunterladen" gelangen Sie in folgendes Menü. Es wird Ihnen bereits vorgeschlagen, die Kartendaten Ihres Bundeslandes herunterzuladen: Wenn Sie stattdessen Karten von ganz Deutschland/Europa herunterladen möchten, schieben Sie die Seite nach oben und gehen Sie unten auf "Karten herunterladen": - 24 -...
- Seite 25 Offline-Modus aktivieren Nachdem Sie alle gewünschten Karten heruntergeladen haben, können Sie zum Einstellungsmenü zurückkehren und dort "App offline verwenden" aktivieren. Damit wird nun auf Ihre Offline-Karten zurückgegriffen. Damit haben Sie alle erforderlichen Schritte zur Offline-Navigation durchgeführt und können von nun an offline navigieren.
-
Seite 26: Dab
Version. DAB+ Das AV9-Lite besitzt ein bereits integriertes Digitalradio-System, das Digital Audio Broadcasting (DAB+). Dieses bietet eine Vielzahl an Radiosendern in CD-Soundqualität. Bitte beachten Sie bei der Installation der DAB+-Antenne, dass das Kupfer-L mit der Karosserie verbunden ist. Ein genaues Anleitungsvideo zur optimalen Positionierung finden Sie unter den Suchbegriffen „AV8V4 DAB“... -
Seite 27: Foto
Durch Drücken auf die Schaltfläche „Alben“ öffnet sich ein Auswahlmenü, mit dem Sie Ihre gespeicherten Bildern nach Alben, Orten, Zeiten, Personen oder Tags anordnen lassen können. Apps installieren Sie können auf dem AV9-Lite jede kompatible Android-App Ihrer Wahl installieren. Dazu stehen Ihnen zwei Möglichkeiten zur Verfügung: Installation über den Google PlayStore Wie von Ihrem Android-Smartphone bzw. -
Seite 28: Easy Connection (Mirrorlink)
Installation über eine APK-Datei Auch die Installation von Apps über eine Installationsdatei (Dateiformat: *.apk) wird unterstützt. Schließen Sie dazu einen Datenträger mit der Datei an und öffnen Sie auf dem Naviceiver die App „ApkInstaller“. Gehen Sie hier auf „Installieren“ und wählen Sie die gewünschte APK-Datei aus. Folgen Sie den Anweisungen. -
Seite 29: Android Auto
2. Verbinden Sie sich auf dem AV9-Lite mit dem Hotspot. 3. Öffnen Sie iPhone AirPlay und Mirror-Funktion zur Verbindung. 4. Öffnen Sie auf dem AV9-Lite die App "Easy Connection" und wählen Sie "iPhone Wifi" aus. Audio und Video des Handys werden nun auf Ihrem Autoradio dargestellt. -
Seite 30: Sprachsteuerung
Sprachsteuerung Ihr AV9-Lite kann Sprachbefehle via „Ok Google“ entgegennehmen und verarbeiten. Aktivieren Sie dazu Einstellungen > Google > Kontodienste/Einstellungen für Google-Apps > Google-Suche, Google-Assistant und Spracheingabe > Spracheingabe/Voice > Voice Match und folgen Sie den Anweisungen. Sie können nun von jedem Bildschirm aus mittels „Ok Google“ Sprachbefehle ausführen. -
Seite 31: Einstellungen
unterstützen, können Sie unter Einstellungen > Apps & Benachrichtigungen > Spezieller App-Zugriff > Bild-in-Bild einsehen. Bild-in-Bild Sie können die Funktion aktivieren, indem Sie in geöffneter App kurz auf das Symbol drücken. Anschließend können Sie auswählen, welche andere App Sie gleichzeitig betreiben wollen und das App-Fenster an die gewünschte Position schieben. - Seite 32 1. Netzwerk & Internet WLAN: Hier können Sie sich mit dem WLAN-Netzwerk Ihrer Wahl verbinden. Nach erfolgter Verbindung erscheint das Wifi-Symbol in der oberen Statusleiste. Hotspot und Tethering: Unter diesen Menüpunkt können Sie Ihr Autoradio als eigenen Hotspot einrichten und via WLAN oder Bluetooth-Tethering Internet freigeben.
- Seite 33 Schriftgröße: Wenn Sie eine kleinere oder größere Schriftgröße wünschen, können Sie dies hier einstellen. Nachtanzeige: Ihr AV9-Lite kann automatisch bei eingeschaltetem Licht die Bildschirmhelligkeit für Nachtfahrten dimmen. Um wieviel die Helligkeit gedimmt werden soll, können Sie hier einstellen. Touch-Assistent: Hier können Sie den auf Seite 22 beschriebenen Multifunktionspunkt aktivieren.
- Seite 34 Hier können Sie verwalten, welche Apps auf Ihre System-Nutzungsdaten zugreifen können. 9. Nutzer & Konten: Konten hinzufügen: Unter dieser Option können Sie dem AV9-Lite Zugriff auf Ihre Benutzerkonten, die für den Betrieb verschiedener Apps notwendig sind, Zugriff gewähren. Voraussetzung für viele Android-Funktionen ist beispielsweise die Verknüpfung mit Ihrem Google-Konto.
- Seite 35 Fahrt Blockbenachrichtigungen angezeigt werden sollen und welche Anwendungen auf eine Internetverbindung zugreifen können. Extra-Einstellungen: Wählen Sie aus, ob das AV9-Lite standardmäßig im Standby-Modus bleiben soll oder nach einer bestimmten Zeit automatisch herunterfährt, ob automatisch die Musikwiedergabe bei angeschlossenem USB/SD gestartet werden soll, ob tagsüber automatisch auf ein helleres Design gewechselt werden soll, die Ansicht der Rückfahrkamera gespiegelt werden soll, die Lautstärke beim...
-
Seite 36: Werkseinstellungen
MCU-Updates: Beim Anschließen einer mSD-Karte oder eines USB-Sticks mit MCU-Update können Sie die Datei durch Drücken auf MCU-Updates ausführen lassen. Genaueres finden Sie auf Seite 20 unter „Updates“. System-Updates: Beim Anschließen einer mSD-Karte oder eines USB-Sticks mit System-Update können Sie die Datei durch Drücken auf Systemaktualisierungen ausführen lassen. - Seite 37 Lenkradtasten neu belegen Sie können mithilfe des AV9-Lite Ihre Tastenbelegung der Lenkradtasten ändern. Gehen Sie dazu auf Einstellungen > CAR > Werkseinstellungen > 126 > Sonstiges > Lenkradtasten zuordnen > „CAN Key“. Bestätigen Sie mit Anwenden > Beenden > Ok. Nach dem Neustart erhalten Sie unter Einstellungen >...
-
Seite 38: Fehlerbehebung
anzeigt. Öffnen Sie die Werkeinstellungen (Passwort 126) > Sonstiges und wählen Sie unter “Rückwärts verbieten” die Option “Deaktivieren” aus und bestätigen Sie mit „Anwenden“ und „Beenden“. Nach dem Neustart ist der Rückfahrbildschirm deaktiviert. Helligkeit/Kontrast/Sättigung und Farbton ändern In den passwortgeschützten Werkseinstellungen können Sie Helligkeit, Kontrast, Sättigung und Farbton des Displays weiter anpassen. - Seite 39 Überprüfen Sie den Antennenanschluss (nicht mit WLAN-Anschluss verwechseln) Überprüfen Sie die Positionierung der DAB+-Antenne mithilfe des Youtube-Videos (Seite 18) Testen Sie den DAB+-Empfang in einer Großstadt Starten Sie das Gerät neu, indem Sie mit einem dünnen Gegenstand in das mit „RST“ beschriftete Loch neben dem rechten SD-Slot drücken Löschen Sie den App-Speicher unter Einstellungen >...
