Inhaltszusammenfassung für M.I.C. AV8V7-Pro

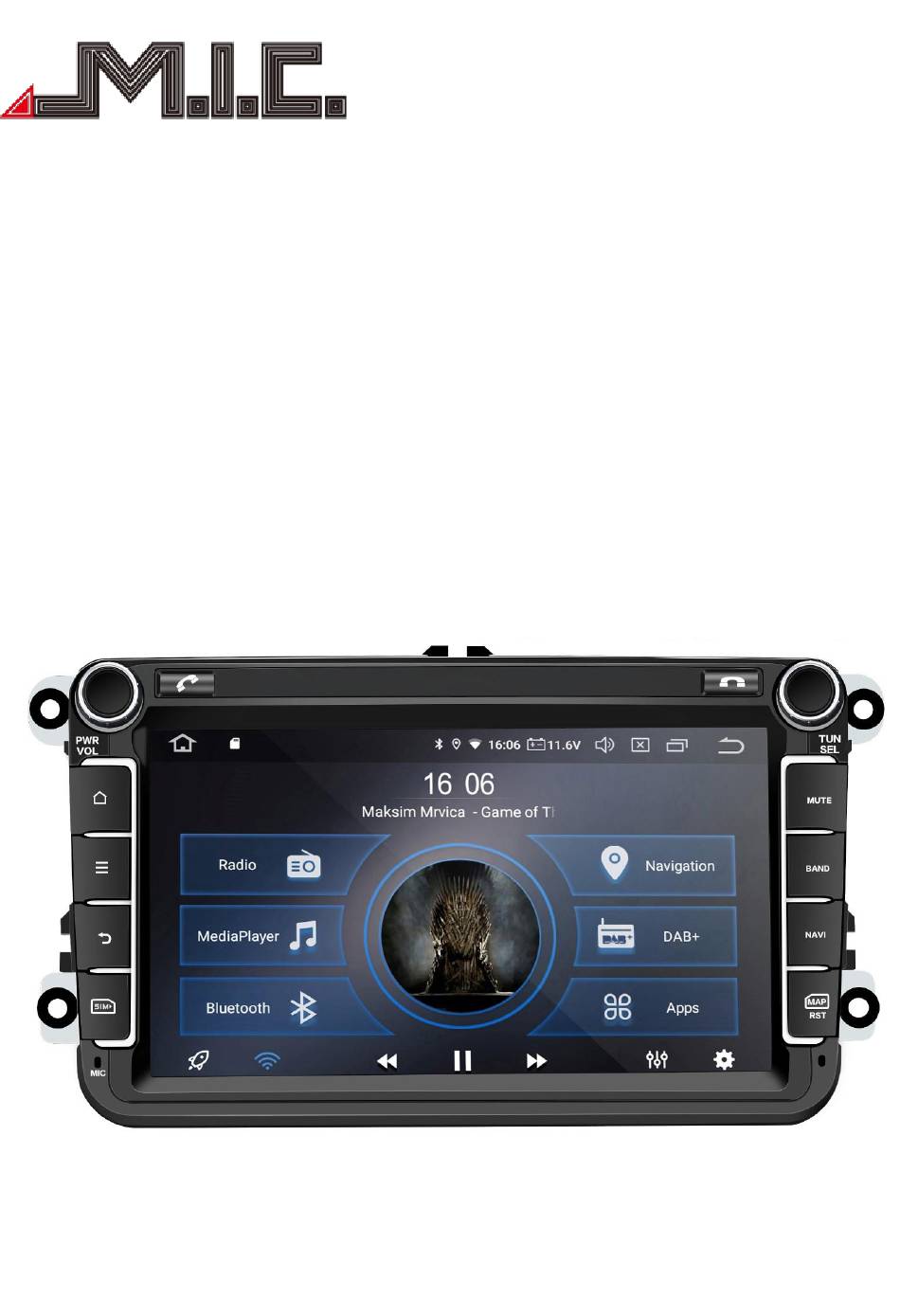

- Seite 1 AV8V7-Pro Android-Naviceiver für Volkswagen/Seat/Škoda - 1 -...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt ..................................- 2 - Hinweise ................................- 3 - Sicherheitshinweise .............................. - 3 - Copyright-Informationen............................. - 4 - Produkt-Komponenten ............................- 5 - Parameter ................................- 7 - Lieferumfang ................................. - 7 - Anschlussplan ............................... - 8 - Vorderseite ................................ -
Seite 3: Hinweise
Bitte lesen Sie sich vor Benutzen des Produkts die Bedienungsanleitung sorgfältig durch, um vollständig alle Funktionen und Features des Produkts zu verstehen und anwenden zu können und bewahren Sie das Benutzerhandbuch für spätere Fragen auf. Hinweise Dieses Benutzerhandbuch ist nur eine Produktrichtlinie. Hardware- und Software-Konfigurations- Beschreibungen können je nach Software-Version variieren. -
Seite 4: Copyright-Informationen
Das Schauen von TV oder Videos während der Fahrt kann Autounfälle verursachen. Das Ersetzen oder Verwenden einer ungeeigneten Sicherung ohne die Rücksprache eines Expertens kann zu Schaden an dem Gerät führen oder Feueralarm auslösen. Halten Sie das Produkt von feuchten Umgebungen oder Wasser fern, um Elektroschocks durch Kurzschlüsse und unnötigen Schaden und Feuer zu vermeiden. -
Seite 5: Produkt-Komponenten

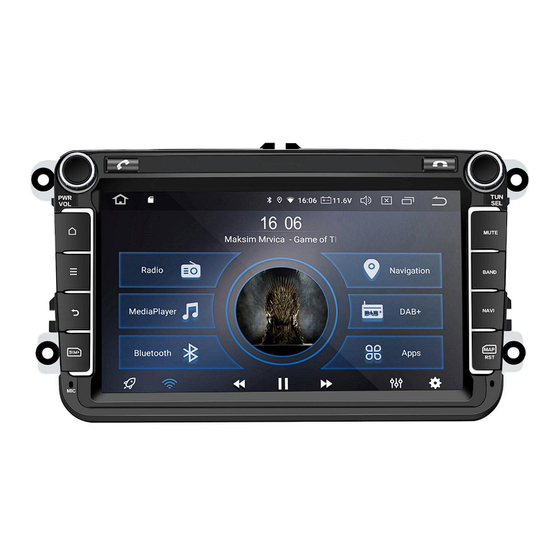

Produkt-Komponenten Achtung: Die folgenden Abbildungen der Produktkomponenten dienen nur der Veranschaulichung. Das tatsächliche Produktdesign kann geringfügig abweichen. Vorderseite AV8V7-Pro: Rückseite AV8V7-Pro: - 5 -... - Seite 6 Soundsystemen benötigt) RCA.SUB Audioausgang für externen Nachrüst-Subwoofer MIC IN Audioeingang für externes Mikrofon Back - Braun Signalkabel für Rückwärtsgang bei Fahrzeugen ohne CAN-Bus Anschlusskabel für eine kabelgebundene Lenkradsteuerung. Wird SWC1/SWC2 beim AV8V7-PRO in der Regel nicht benötigt. - 6 -...
-
Seite 7: Parameter
Parameter Betriebsspannung: 9V-16V DC Maximaler Betriebsstrom: ＜11A @14.5V Standby Betriebssystrom: 6MA Betriebstemperatur: -25℃ ～+65℃ Lagertemperatur: -40℃ ～+80℃ Relative Luftfeuchtigkeit: 5％～95％（frostfrei） Positionierungs-Modus: GPS Positionierungs-Genauigkeit: ≤15M Positionierungs-Genauigkeit nach Geschwindigkeit: ≤0.1M/S Lautsprecher Ausgangsleistung: 4x45W Lieferumfang Standard-Spezifikation Menge 1 Stück Naviceiver mit integriertem CAN- Bus und DAB+ GPS-Antenne 1 Stück... -
Seite 8: Anschlussplan
Anschlussplan Vorderseite - 8 -... -
Seite 9: Einbau
1: POWER: An-, 2: Home: Hauptmenü Ausschalten/Lautstärke 4: Zurück: Wechselt zum vorherigen Menü 3: Menü: Menüleiste aufrufen 5: SIM: SIM-Karten-Slot für Internet 6: MIC: Mikrofon 7: Tuner: Soundmenü 8: MUTE: Lautlos 9: BAND: Radio 10: NAVI: Navi-App starten 11: MAP: mSD-Slot für 12: RST: Sofortiger Neustart des Geräts (Daten Dateien/Medien, Navisoftware &... -
Seite 10: Home
Zwei sehr gute und ausführliche Videos zur DAB+-Installation finden Sie hier: DAB nachrüsten Antenne Anschließen RADICAL Androidradio https://www.youtube.com/watch?v=EnD47tC8Tdk Ein kürzeres Video gibt es hier: https://www.youtube.com/watch?v=GF6RMr0PQdA Wenn Sie zum Einbau eine Airbag-Leuchte abklemmen müssen, schalten Sie die Zündung erst wieder an, wenn diese wieder verbunden ist, da das Fahrzeug ansonsten eine Fehlermeldung produzieren könnte. -
Seite 11: Radio
HOME(2) Dieses Produkt beinhaltet Navigation, Radio, Bluetooth, DAB+, DVR, 3G, WiFi und viele weitere Funktionen. Durch Berühren eines App-Symbols gelangen Sie zu der jeweiligen Funktion/Operation. Tasten anders belegen Auf dem Startbildschirm lassen sich die Schaltflächen "Musik", "Navigation" und "DAB+" anders belegen. - Seite 12 Folgende Funktionen stehen zur Verfügung: Kurz berühren, um einen Radiosender vorher zu suchen; lang drücken um 0.05 MHz rückwärts zu gehen Kurz berühren, um einen Radiosender weiter zu suchen; lang drücken um 0.05 MHz vorwärts zu gehen Kurz berühren für einen automatischen Sendersuchlauf; nochmals berühren, um diesen zu stoppen.
-
Seite 13: Bluetooth
Bluetooth Berühren Sie die App „Bluetooth“, um in das Bluetooth-Menü zu wechseln. Mithilfe dieser App können Sie Ihr Handy mit dem Autoradio koppeln und Telefonanrufe direkt vom Autoradio aus annehmen und aufgeben. Aktivieren Sie dazu auf Ihrem Handy Bluetooth, suchen Sie nach dem Gerät „CAR-KIT“... - Seite 14 Kontakte Telefonanruf starten (vorher Kontakt auswählen) Kontakt suchen Kontakte importieren (muss am Handy bestätigt werden) Anrufverlauf Eingehende Anrufe Ausgehende Anrufe Verpasste/abgelehnte Anrufe Automatischer Rückruf - 14 -...
- Seite 15 Kopplung mit ausgewähltem Gerät trennen Ausgewähltes Gerät aus Übersicht löschen Bluetooth-Einstellungen In den Bluetooth-Einstellungen können Sie den Anzeigename des AV8V7-Pro sowie die Bluetooth- PIN ändern. Weiterhin können Sie einstellen, ob das AV8V7-Pro Verbindungsanfragen automatisch akzeptieren oder ablehnen soll. - 15 -...
-
Seite 16: Kontakte Importieren
Kontakte importieren Nachdem Sie Ihr Handy mit dem Gerät per Bluetooth verbunden haben, können Sie die Kontaktdaten aus Ihr Handy in dem Gerät importieren lassen. Gehen Sie dazu bitte wiefolgt vor: Android-Geräte 1. Berühren Sie zuerst das -Symbol. 2. Berühren Sie das -Symbol in der unteren rechten Ecke. -
Seite 17: Bluetooth-Musik
Bluetooth-Musik Berühren Sie die App „Telefon“, nachdem Sie Ihr Handy per Bluetooth mit dem Gerät verbunden haben. Nach öffnen der App erscheint ein großer Play-Button, mit dem Sie die Musik direkt starten können. Musik Berühren Sie die App „MediaPlayer“ , um in das Musikmenü zu wechseln. Hier können Sie Audiodateien von der Festplatte des Geräts, Ihrer mSD-Karte oder Ihrem USB-Stick abspielen. -
Seite 18: Dsp
Favoritensammlung) auswählen. Durch Linksschieben des Menüs können Sie die Titel, die im ausgewählten Ordner abgelegt sind, einzeln anwählen. Das AV8V7-Pro besitzt bereits einen integrierten Digitalen SoundProzessor (DSP), der das Audiosignal in Echtzeit noch weiter verbessert. Mit diesen lassen sich einige Soundanpassungen vornehmen: Mithilfe der Loudness-Funktion lässt sich die gehörrichtige Lautstärke einstellen. - Seite 19 angegebenen Frequenz durchlässt und die anderen Frequenzen wegschneidet. Damit lässt sich der Ton zwischen Subwoofer, Tief-, Mittel- und Hochtönern sauber aufteilen. Mit der Einstellung BASS lässt sich ein Frequenzfilter einrichten, der nur Töne unterhalb der angegebenen Frequenz durchlässt und die anderen Frequenzen wegschneidet. Damit lässt sich der Ton zwischen Subwoofer, Tief-, Mittel- und Hochtönern sauber aufteilen.
-
Seite 20: Video
Positionieren Sie anschließend das Fadenkreuz auf die Position, auf die der Sound ausgerichtet werden soll. Das Gerät rechnet nun selbständig die passende Laufzeitverzögerung aus. Weiterhin können Sie in dem Menü für alle Lautsprecher einzeln eine Lautstärkeanpassung einstellen. Video Berühren Sie die App „Video“ um in das Videomenü... -
Seite 21: Av-In
Vollbildmodus Dauerschleife Zurück Wiedergabe/Pause Stop Weiter Video-Liste AV-IN Berühren Sie die App „AV-IN“ um in den AV-IN-Modus zu wechseln. Hier können Sie Video- und Audio-Output von externen Geräten, die an dem Cinchstecker „CVBS IN“ angeschlossen wurden (beispielsweise Frontkameras) anzeigen lassen. Dateimanager Berühren Sie die App „Dateimanager“... -
Seite 22: Internet
Netzwerk > WLAN in den Hotspot ein. 2) Schließen Sie einen mobilen WLAN-Hotspot direkt über USB an das AV8V7-Pro an und wählen Sie sich in den Einstellungen > Netzwerk > WLAN in den Hotspot ein. Mit dieser Methode haben Sie unabhängig vom Smartphone WLAN im Fahrzeug. -
Seite 23: Chrome
Tab öffnen, auf Ihre Lesezeichen zugreifen und die zuletzt geöffneten Tabs sowie Ihren Verlauf einsehen. Navigation Das AV8V7-Pro kommt bereits mit einer vorinstallierten Navigations-App von HERE WeGo. Mit dieser können Sie sowohl offline in ganz Europa navigieren, lebenslang Kartenupdates kostenlos installieren als auch mit Internetverbindung auf aktuelle Blitzer- und Staumeldungen reagieren. - Seite 24 Zieleingabe Zum Starten der Navigation müssen Sie zuerst das gewünschte Fahrziel eingeben. Tippen Sie dazu oben auf „Ziel festlegen“ und geben Sie das gewünschte Ziel ein, beispielsweise „Hans-Weigel-Straße 1a Leipzig“ oder „Leipzig“. Nach Eingabe der ersten Buchstaben erhalten Sie bereits Vorschläge für das gewünschte Ziel eingeblendet.
- Seite 25 Navi-Taste anders belegen Falls Sie anstelle von HERE WeGo eine andere Navi-App über die Navi-Taste starten wollen, können Sie das unter Einstellungen > CAR > Navi >“Navi-App festlegen“ entsprechend umändern. Navilautstärke einstellen Zur Regelung der Navilautstärke gibt es zwei Möglichkeiten: 1.
- Seite 26 Nach Drücken auf "Karten herunterladen" gelangen Sie in folgendes Menü. Es wird Ihnen bereits vorgeschlagen, die Kartendaten Ihres Bundeslandes herunterzuladen: Wenn Sie stattdessen Karten von ganz Deutschland/Europa herunterladen möchten, schieben Sie die Seite nach oben und gehen Sie unten auf "Karten herunterladen": - 26 -...
- Seite 27 Offline-Modus aktivieren Nachdem Sie alle gewünschten Karten heruntergeladen haben, können Sie zum Einstellungsmenü zurückkehren und dort "App offline verwenden" aktivieren. Damit wird nun auf Ihre Offline-Karten zurückgegriffen. Damit haben Sie alle erforderlichen Schritte zur Offline-Navigation durchgeführt und können von nun an offline navigieren.
-
Seite 28: Dab
Version. DAB+ Das AV8V7-Pro besitzt ein bereits integriertes Digitalradio-System, das Digital Audio Broadcasting (DAB+). Dieses bietet eine Vielzahl an Radiosendern in CD-Soundqualität. Bitte beachten Sie bei der Installation der DAB+-Antenne, dass das Kupfer-L mit der Karosserie verbunden ist. Ein genaues Anleitungsvideo zur optimalen Positionierung finden Sie unter den Suchbegriffen „AV8V4 DAB“... -
Seite 29: Foto
Wenn bei Start ein Bildschirm „Benachrichtigungszugriff erlauben“ erscheint, müssen Sie die Berechtigung für die Verknüpfung mit Übersicht (der interne Name der Standard-Oberfläche) gewähren. Drücken Sie dafür bei dem erscheinenden Bildschirm auf "Übersicht" > "Benachrichtigungszugriff erlauben" > "Zulassen". Beim erstmaligen Start der DAB+-App ist ein Sendersuchlauf erforderlich, den Sie durch Drücken auf das Lupensymbol auslösen. -
Seite 30: Apps Installieren
Durch Drücken auf die Schaltfläche „Alben“ öffnet sich ein Auswahlmenü, mit dem Sie Ihre gespeicherten Bildern nach Alben, Orten, Zeiten, Personen oder Tags anordnen lassen können. Apps installieren Sie können auf dem AV8V7-Pro jede kompatible Android-App Ihrer Wahl installieren. Dazu stehen Ihnen zwei Möglichkeiten zur Verfügung: Installation über den Google PlayStore Wie von Ihrem Android-Smartphone bzw. -
Seite 31: Android Auto / Apple Carplay
2. Verbinden Sie sich auf dem AV8V7-Pro mit dem Hotspot. 3. Öffnen Sie iPhone AirPlay und Mirror-Funktion zur Verbindung. 4. Öffnen Sie auf dem AV8V7-Pro die App "Easy Connection" und wählen Sie "iPhone Wifi" aus. Audio und Video des Handys werden nun auf Ihrem Autoradio dargestellt. -
Seite 32: Updates
Einstellungen > Netzwerk & Internet > "Hotspot & Tethering" ein Hotspot gestartet ist und das Handy mit diesem Hotspot verbunden ist. Updates Die aktuellsten Updates für Ihr AV8V7-Pro können Sie jederzeit auf unserer Homepage herunterladen. Gehen Sie für die Updates folgendermaßen vor: Laden Sie sich die gewünschte Update-Datei herunter. -
Seite 33: Bild-In-Bild & Split-Screen
Zwei nützliche Sprachbefehle: Anrufe Telefonanrufe mittels Google-Sprachsteuerung können Sie mit der App "MTC-Dialer" vornehmen. Gehen Sie dazu folgendermaßen vor: 1. Laden Sie sich die APK-Datei herunter und kopieren Sie sie auf USB-Stick/mSD-Karte: https://github.com/scorillo/MtcDialer/releases/download/1.2.3/com.f1x.mtcdialer-1.2.3.apk 2. Öffnen Sie die App "ApkInstaller" --> "Installieren" und wählen Sie die APK-Datei aus. Die APK- Datei wird installiert. -
Seite 34: Einstellungen
Bild-in-Bild Sie können die Funktion aktivieren, indem Sie in geöffneter App kurz auf das Symbol drücken. Anschließend können Sie auswählen, welche andere App Sie gleichzeitig betreiben wollen und das App-Fenster an die gewünschte Position schieben. Diese Funktion wird bisher nur von ausgewählten Apps (bspw. - Seite 35 1. Netzwerk & Internet WLAN: Hier können Sie sich mit dem WLAN-Netzwerk Ihrer Wahl verbinden. Nach erfolgter Verbindung erscheint das Wifi-Symbol in der oberen Statusleiste. Hotspot und Tethering: Unter diesen Menüpunkt können Sie Ihr Autoradio als eigenen Hotspot einrichten und via WLAN oder Bluetooth-Tethering Internet freigeben.
- Seite 36 Schriftgröße: Wenn Sie eine kleinere oder größere Schriftgröße wünschen, können Sie dies hier einstellen. Nachtanzeige: Ihr AV8V7-Pro kann automatisch bei eingeschaltetem Licht die Bildschirmhelligkeit für Nachtfahrten dimmen. Um wieviel die Helligkeit gedimmt werden soll, können Sie hier einstellen. Touch-Assistent: Hier können Sie den auf Seite 22 beschriebenen Multifunktionspunkt aktivieren.
- Seite 37 Hier können Sie verwalten, welche Apps auf Ihre System-Nutzungsdaten zugreifen können. 9. Nutzer & Konten: Konten hinzufügen: Unter dieser Option können Sie dem AV8V7-Pro Zugriff auf Ihre Benutzerkonten, die für den Betrieb verschiedener Apps notwendig sind, Zugriff gewähren. Voraussetzung für viele Android-Funktionen ist beispielsweise die Verknüpfung mit Ihrem Google-Konto.
- Seite 38 Fahrt Blockbenachrichtigungen angezeigt werden sollen und welche Anwendungen auf eine Internetverbindung zugreifen können. Extra-Einstellungen: Wählen Sie aus, ob das AV8V7-Pro standardmäßig im Standby-Modus bleiben soll oder nach einer bestimmten Zeit automatisch herunterfährt, ob automatisch die Musikwiedergabe bei angeschlossenem USB/SD gestartet werden soll, ob tagsüber auf ein helleres Design gewechselt werden soll, die Ansicht der Rückfahrkamera gespiegelt werden soll, die Lautstärke beim Rückfahren...
-
Seite 39: Werkseinstellungen
Sicherung: Unter Sicherung können Sie eine Backup-Datei der Installations- und Programmdaten sowie anderen Einstellungen und Konto-Informationen in Ihrem Google Drive erstellen lassen. MCU-Updates: Beim Anschließen einer micro-SD-Karte mit MCU-Update in den rechten Kartenslot können Sie die Datei durch Drücken auf MCU updates ausführen lassen. Genaueres finden Sie auf Seite 20 unter „Updates“. - Seite 40 Lenkradtasten neu belegen Sie können mithilfe des AV8V7-Pro Ihre Tastenbelegung der Lenkradtasten ändern. Gehen Sie dazu auf Einstellungen > CAR > Werkseinstellungen > 126 > Sonstiges > Lenkradtasten zuordnen > „CAN Key“. Bestätigen Sie mit Anwenden > Beenden > Ok. Nach dem Neustart erhalten Sie unter...
-
Seite 41: Fehlerbehebung
Einstellungen > „CAR“ einen neuen Menüpunkt „Lenkradtasten“. Mithilfe dieser Funktion können Sie nun für jede Ihrer Lenkradtasten eine neue Belegung zuweisen. Rückfahrbildschirm ausschalten Wenn in Ihrem Auto keine Rückfahrkamera verbaut ist, können Sie den Rückfahrbildschirm ausschalten, sodass beim Einlegen des Rückwärtsgangs das Gerät keinen schwarzen Bildschirm anzeigt. - Seite 42 Formatierung: Fat32 oder NTFS Hersteller: Vorzugsweise Markenhersteller wie SanDisk Entpacken Sie die Zip-Datei (nur einmal) Update wird nicht „Update.zip“ bitte nicht zusätzlich entpacken. erkannt Kopieren Sie die Update-Datei in das Wurzelverzeichnis der micro-SD- Karte (keine Unterordner) Führen Sie einen Sendersuchlauf durch Überprüfen Sie den Antennenanschluss (nicht mit WLAN-Anschluss DAB+ funktioniert nicht verwechseln)
