Inhaltszusammenfassung für M.I.C. AO8-Lite

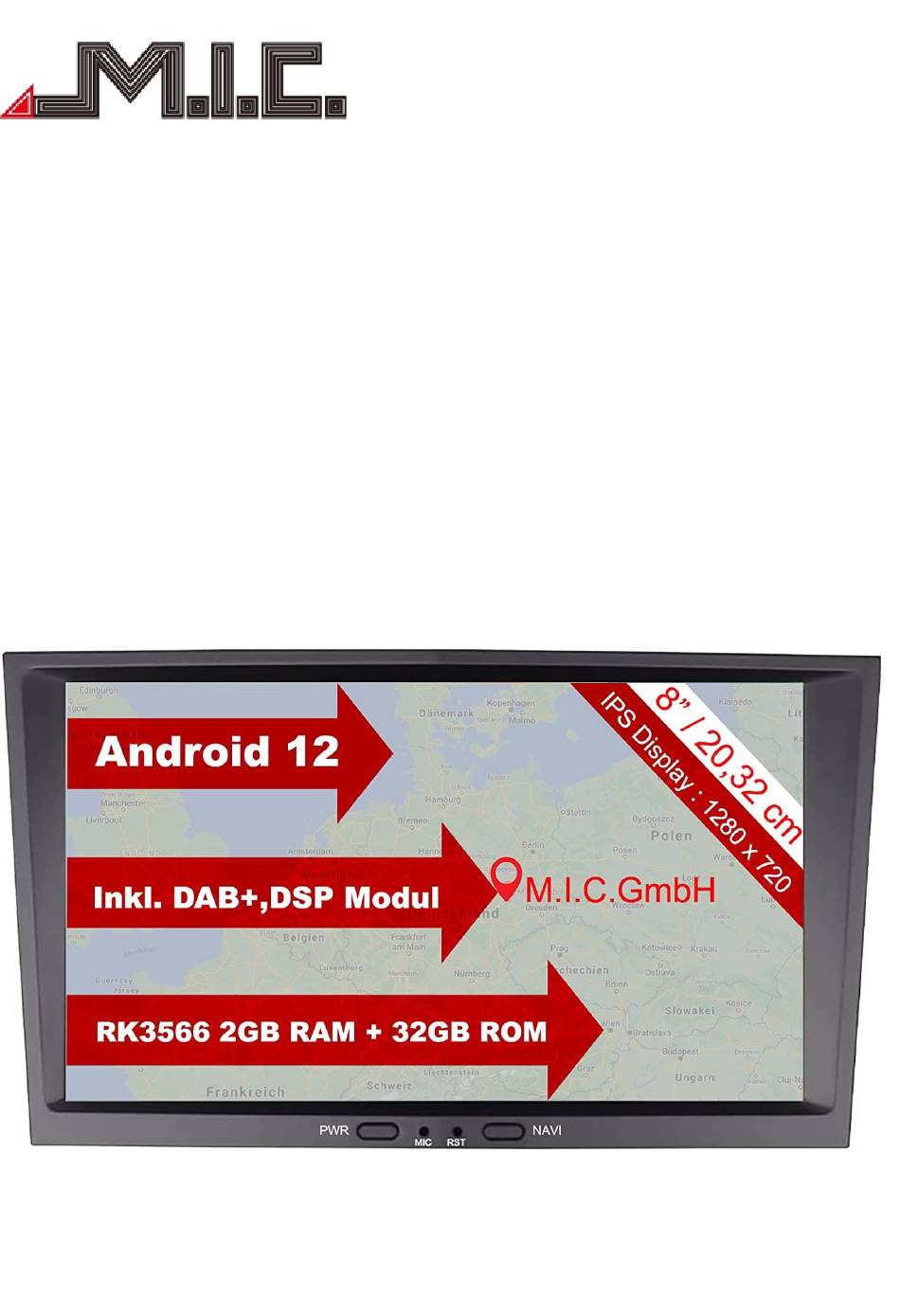

- Seite 1 AO8-Lite Android-Naviceiver für Opel - 1 -...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt ..................................- 2 - Hinweise ................................- 3 - Sicherheitshinweise .............................. - 3 - Copyright-Informationen............................. - 4 - Produkt-Komponenten ............................- 5 - Parameter ................................- 7 - Lieferumfang ................................. - 7 - Anschlussplan ............................... - 8 - HOME .................................. -
Seite 3: Hinweise
Hinweise Dieses Benutzerhandbuch ist nur eine Produktrichtlinie. Hardware- und Software-Konfigurations- Beschreibungen können je nach Software-Version variieren. Falls eine beschriebene Produktfunktion nicht mit Inhalten dieses Benutzerhandbuchs übereinstimmen, können Sie gerne Kontakt mit uns aufnehmen. Achtung: Lesen Sie bitte vor Benutzung die Bedienungsanleitung sorgfältig durch, um eine ordnungsgemäße und sichere Benutzung zu gewährleisten., Sicherheitshinweise Bitte beachten Sie die folgenden Vorsichtsmaßnahmen. -
Seite 4: Copyright-Informationen
Das Ersetzen oder Verwenden einer ungeeigneten Sicherung ohne die Rücksprache eines Expertens kann zu Schaden an dem Gerät führen oder Feueralarm auslösen. Halten Sie das Produkt von feuchten Umgebungen oder Wasser fern, um Elektroschocks durch Kurzschlüsse und unnötigen Schaden und Feuer zu vermeiden. Benutzen Sie das Gerät nicht in stark magnetischer Umgebung. -
Seite 5: Produkt-Komponenten

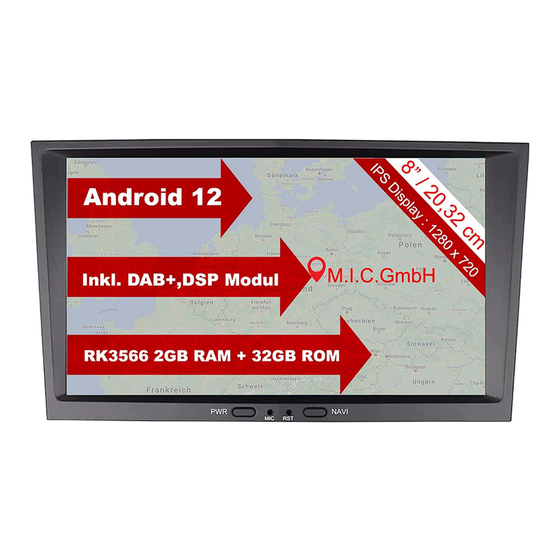

Produkt-Komponenten Achtung: Die folgenden Abbildungen der Produktkomponenten dienen nur der Veranschaulichung. Das tatsächliche Produktdesign kann geringfügig abweichen. Vorderseite AO8-Lite: Rückseite AO8-Lite: - 5 -... - Seite 6 Soundsystemen benötigt) RCA.SUB Audioausgang für externen Nachrüst-Subwoofer MIC IN Audioeingang für externes Mikrofon Back - Braun Signalkabel für Rückwärtsgang bei Fahrzeugen ohne CAN-Bus Anschlusskabel für eine kabelgebundene Lenkradsteuerung. Wird SWC1/SWC2 beim AO8-Lite in der Regel nicht benötigt. - 6 -...
-
Seite 7: Parameter
Parameter Betriebsspannung: 9V-16V DC Maximaler Betriebsstrom: ＜11A @14.5V Standby Betriebssystrom: 6MA Betriebstemperatur: -25℃ ～+65℃ Lagertemperatur: -40℃ ～+80℃ Relative Luftfeuchtigkeit: 5％～95％（frostfrei） Positionierungs-Modus: GPS Positionierungs-Genauigkeit: ≤15M Positionierungs-Genauigkeit nach Geschwindigkeit: ≤0.1M/S Lautsprecher Ausgangsleistung: 4x45W Lieferumfang Standard-Spezifikation Menge 1 Stück Naviceiver mit integriertem CAN- Bus und DAB+ GPS-Antenne 1 Stück... -
Seite 8: Anschlussplan
Anschlussplan - 8 -... -
Seite 9: Home
HOME Nach Einschalten des Geräts gelangt man als erstes in das Home-Menü. Das Menü kann mit dem Finger nach links oder rechts geschoben werden. Durch Drücken auf können Sie jederzeit in das Home-Menü zurückkehren. Auf dem Homebildschirm (2) können Sie eigenständig Apps und Widgets hinzufügen und löschen. -
Seite 10: Radio
Tasten anders belegen Auf dem Startbildschirm lassen sich die Schaltflächen "Musik", "Navigation" und "DAB+" anders belegen. Für Musik und DAB+ halten Sie die Grafik der Taste gedrückt (also die Note bzw. die DAB+- Grafik) und wählen Sie aus der erscheinenden Liste die App Ihrer Wahl aus. Bitte beachten Sie, dass Sie auf die Grafik drücken müssen, damit die App-Liste erscheint. -
Seite 11: Bluetooth
Berühren, um gewünschte AM-Frequenz von AM1, AM2 auszuwählen; 12 Radiosender können gespeichert werden. Berühren, um gewünschte FM-Frequenz von P1, P2, P3, P4, P5, P6 auszuwählen; 18 Radiosender können gespeichert werden. Bei ausreichender Signalqualität werden Sendernamen und Titelinformationen angezeigt. Sie können einen eigenen Sender auf den Favoritenplätzen einspeichern, indem Sie bei Hören der gewünschten Frequenz den gewünschten Senderplatz gedrückt halten. - Seite 12 Ziffernfeld Kontakte Anrufverlauf Bluetooth-Kopplung Bluetooth-Einstellungen Rufannahme Letzte Ziffer löschen; längeres Berühren zum Löschen der ganzen Eingabe Kontakte Telefonanruf starten (vorher Kontakt auswählen) Kontakt suchen Kontakte importieren (muss am Handy bestätigt werden) - 12 -...
- Seite 13 Anrufverlauf Eingehende Anrufe Ausgehende Anrufe Verpasste/abgelehnte Anrufe Automatischer Rückruf Bluetooth-Kopplung Bluetooth-Geräte in der Nähe suchen Kopplung mit ausgewähltem Gerät herstellen Kopplung mit ausgewähltem Gerät trennen Ausgewähltes Gerät aus Übersicht löschen - 13 -...
-
Seite 14: Kontakte Importieren
Bluetooth-Einstellungen In den Bluetooth-Einstellungen können Sie den Anzeigename des AO8-Lite sowie die Bluetooth-PIN ändern. Weiterhin können Sie einstellen, ob das AO8-Lite Verbindungsanfragen automatisch akzeptieren oder ablehnen soll. Kontakte importieren Nachdem Sie Ihr Handy mit dem Gerät per Bluetooth verbunden haben, können Sie die Kontaktdaten aus Ihr Handy in dem Gerät importieren lassen. -
Seite 15: Bluetooth-Musik
2. Berühren Sie das -Symbol. 3. Berühren Sie das -Symbol in der unteren rechten Ecke. 4. Die Kontakte sollten jetzt erfolgreich importiert sein. Bluetooth-Musik Berühren Sie die App „Telefon“, nachdem Sie Ihr Handy per Bluetooth mit dem Gerät verbunden haben. Nach öffnen der App erscheint ein großer Play-Button, mit dem Sie die Musik direkt starten können. -
Seite 16: Musik
Favoritensammlung) auswählen. Durch Linksschieben des Menüs können Sie die Titel, die im ausgewählten Ordner abgelegt sind, einzeln anwählen. Das AO8-Lite besitzt bereits einen integrierten Digitalen Soundprozessor (DSP), der das Audiosignal in Echtzeit noch weiter verbessert. Mit diesen lassen sich einige Soundanpassungen vornehmen:... - Seite 17 Mithilfe der Loudness-Funktion lässt sich die gehörrichtige Lautstärke einstellen. Ein bekanntes Phänomen in der Psychoakustik führt dazu, dass Musik bei einer deutlich lauteren oder leiseren Lautstärke als sie abgemischt wurde, anders wirkt, da die Einstellungen der originalen Abmischung für die veränderte Lautstärke nicht mehr voll passen. Um einen ähnlichen Klang wie bei der Originalaufnahme zu erzielen, müssen die Bässe und Höhen verändert werden.
-
Seite 18: Video
In dem gezeigten Menü lässt sich die Laufzeitverzögerung einstellen. Geben Sie die genauen Abstände ein der Entfernung zwischen dem linken/rechten und vorderen/hinteren Lautsprecher ist. Positionieren Sie anschließend das Fadenkreuz auf die Position, auf die der Sound ausgerichtet werden soll. Das Gerät rechnet nun selbständig die passende Laufzeitverzögerung aus. Weiterhin können Sie in dem Menü... -
Seite 19: Av-In
aktivieren. Achtung! Das Schauen von TV oder Videos während der Fahrt kann Autounfälle verursachen. Vollbildmodus Stop Dauerschleife Weiter Zurück Video-Liste Wiedergabe/Pause AV-IN Berühren Sie die App „AV-IN“ um in den AV-IN-Modus zu wechseln. Hier können Sie Video- und Audio-Output von externen Geräten, die an dem Cinchstecker „CVBS IN“ angeschlossen wurden (beispielsweise Frontkameras) anzeigen lassen. -
Seite 20: Dateimanager
Smartphone WLAN im Fahrzeug. Einen vollkompatiblen mobilen WLAN-Hotspot können Sie in unserem Shop erwerben. 3) Mithilfe eines Surfsticks statten Sie Ihr AO8-Lite mit einer eigenen Simkarte aus und können damit direkt mobile Daten nutzen. Hierbei kann es allerdings zu Kompatibilitätsproblemen kommen. Es werden 3G und 4G-Verbindungen unterstützt. -
Seite 21: Chrome
Tab öffnen, auf Ihre Lesezeichen zugreifen und die zuletzt geöffneten Tabs sowie Ihren Verlauf einsehen. Navigation Das AO8-Lite kommt bereits mit einer vorinstallierten Navigations-App von HERE WeGo. Mit dieser können Sie sowohl offline in ganz Europa navigieren, lebenslang Kartenupdates kostenlos installieren als auch mit Internetverbindung auf aktuelle Blitzer- und Staumeldungen reagieren. - Seite 22 Zieleingabe Zum Starten der Navigation müssen Sie zuerst das gewünschte Fahrziel eingeben. Tippen Sie dazu oben auf „Ziel festlegen“ und geben Sie das gewünschte Ziel ein, beispielsweise „Hans-Weigel-Straße 1a Leipzig“ oder „Leipzig“. Nach Eingabe der ersten Buchstaben erhalten Sie bereits Vorschläge für das gewünschte Ziel eingeblendet.
- Seite 23 3. Eine dritte Möglichkeit wäre, dass Sie unter Einstellungen > CAR > Navi "Nur Navi" auswählen. Dadurch wird keine Musik abgespielt bei aktivierter Navistimme und die Lautstärke bleibt damit konstant. Karten herunterladen Um das Menü zum Herunterladen der Karten zu öffnen, müssen Sie als erstes auf die im Bild rot markierten drei Striche drücken: Anschließend öffnet sich das Einstellungsmenü...
- Seite 24 Wenn Sie stattdessen Karten von ganz Deutschland/Europa herunterladen möchten, schieben Sie die Seite nach oben und gehen Sie unten auf "Karten herunterladen": Offline-Modus aktivieren Nachdem Sie alle gewünschten Karten heruntergeladen haben, können Sie zum Einstellungsmenü zurückkehren und dort "App offline verwenden" aktivieren. Damit wird nun auf Ihre Offline-Karten zurückgegriffen.
-
Seite 25: Dab
Version. DAB+ Das AO8-Lite besitzt ein bereits integriertes Digitalradio-System, das Digital Audio Broadcasting (DAB+). Dieses bietet eine Vielzahl an Radiosendern in CD-Soundqualität. Bitte beachten Sie bei der Installation der DAB+-Antenne, dass das Kupfer-L mit der Karosserie verbunden ist. Ein genaues... -
Seite 26: Foto
Anleitungsvideo zur optimalen Positionierung finden Sie unter den Suchbegriffen „AV8V4 DAB“ auf Youtube. Wenn bei Start ein Bildschirm „Benachrichtigungszugriff erlauben“ erscheint, müssen Sie die Berechtigung für die Verknüpfung mit Übersicht (der interne Name der Standard-Oberfläche) gewähren. Drücken Sie dafür bei dem erscheinenden Bildschirm auf "Übersicht" > "Benachrichtigungszugriff erlauben"... -
Seite 27: Apps Installieren
Durch Drücken auf die Schaltfläche „Alben“ öffnet sich ein Auswahlmenü, mit dem Sie Ihre gespeicherten Bildern nach Alben, Orten, Zeiten, Personen oder Tags anordnen lassen können. Apps installieren Sie können auf dem AO8-Lite jede kompatible Android-App Ihrer Wahl installieren. Dazu stehen Ihnen zwei Möglichkeiten zur Verfügung: Installation über den Google PlayStore Wie von Ihrem Android-Smartphone bzw. -
Seite 28: Easy Connection (Mirrorlink)
4. Audio und Video des Handys wird auf Ihrem Autoradio dargestellt und lässt sich steuern. 5. Auch horizontale/vertikale Bildschirmanzeige wird unterstützt. iPhone WiFi: 1. Richten Sie einen iPhone-Hotspot ein. 2. Verbinden Sie sich auf dem AO8-Lite mit dem Hotspot. - 28 -... -
Seite 29: Android Auto
3. Öffnen Sie iPhone AirPlay und Mirror-Funktion zur Verbindung. 4. Öffnen Sie auf dem AO8-Lite die App "Easy Connection" und wählen Sie "iPhone Wifi" aus. Audio und Video des Handys werden nun auf Ihrem Autoradio dargestellt. 5. Auch horizontale/vertikale Bildschirmanzeige wird unterstützt. -
Seite 30: Bild-In-Bild & Split-Screen
Zwei nützliche Sprachbefehle: Anrufe Telefonanrufe mittels Google-Sprachsteuerung können Sie mit der App "MTC-Dialer" vornehmen. Gehen Sie dazu folgendermaßen vor: 1. Laden Sie sich die APK-Datei herunter und kopieren Sie sie auf USB-Stick/mSD-Karte: https://github.com/scorillo/MtcDialer/releases/download/1.2.3/com.f1x.mtcdialer-1.2.3.apk 2. Öffnen Sie die App "ApkInstaller" --> "Installieren" und wählen Sie die APK-Datei aus. Die APK- Datei wird installiert. -
Seite 31: Einstellungen
Bild-in-Bild Sie können die Funktion aktivieren, indem Sie in geöffneter App kurz auf das Symbol drücken. Anschließend können Sie auswählen, welche andere App Sie gleichzeitig betreiben wollen und das App-Fenster an die gewünschte Position schieben. Diese Funktion wird bisher nur von ausgewählten Apps (bspw. - Seite 32 1. Netzwerk & Internet WLAN: Hier können Sie sich mit dem WLAN-Netzwerk Ihrer Wahl verbinden. Nach erfolgter Verbindung erscheint das Wifi-Symbol in der oberen Statusleiste. Hotspot und Tethering: Unter diesen Menüpunkt können Sie Ihr Autoradio als eigenen Hotspot einrichten und via WLAN oder Bluetooth-Tethering Internet freigeben.
- Seite 33 Schriftgröße: Wenn Sie eine kleinere oder größere Schriftgröße wünschen, können Sie dies hier einstellen. Nachtanzeige: Ihr AO8-Lite kann automatisch bei eingeschaltetem Licht die Bildschirmhelligkeit für Nachtfahrten dimmen. Um wieviel die Helligkeit gedimmt werden soll, können Sie hier einstellen. Touch-Assistent: Hier können Sie den auf Seite 22 beschriebenen Multifunktionspunkt aktivieren.
- Seite 34 Hier können Sie verwalten, welche Apps auf Ihre System-Nutzungsdaten zugreifen können. 9. Nutzer & Konten: Konten hinzufügen: Unter dieser Option können Sie dem AO8-Lite Zugriff auf Ihre Benutzerkonten, die für den Betrieb verschiedener Apps notwendig sind, Zugriff gewähren. Voraussetzung für viele Android-Funktionen ist beispielsweise die Verknüpfung mit Ihrem Google-Konto.
- Seite 35 Fahrt Blockbenachrichtigungen angezeigt werden sollen und welche Anwendungen auf eine Internetverbindung zugreifen können. Extra-Einstellungen: Wählen Sie aus, ob das AO8-Lite standardmäßig im Standby-Modus bleiben soll oder nach einer bestimmten Zeit automatisch herunterfährt, ob automatisch die Musikwiedergabe bei angeschlossenem USB/SD gestartet werden soll, ob tagsüber automatisch auf ein helles Design gewechselt werden soll, die Ansicht der Rückfahrkamera gespiegelt werden soll, die Lautstärke beim...
-
Seite 36: Werkseinstellungen
Sicherung: Unter Sicherung können Sie eine Backup-Datei der Installations- und Programmdaten sowie anderen Einstellungen und Konto-Informationen in Ihrem Google Drive erstellen lassen. MCU-Updates: Beim Anschließen einer micro-SD-Karte mit MCU-Update in den rechten Kartenslot können Sie die Datei durch Drücken auf MCU updates ausführen lassen. Genaueres finden Sie auf Seite 20 unter „Updates“. - Seite 37 Lenkradtasten neu belegen Sie können mithilfe des AO8-Lite Ihre Tastenbelegung der Lenkradtasten ändern. Gehen Sie dazu auf Einstellungen > CAR > Werkseinstellungen > 126 > Sonstiges > Lenkradtasten zuordnen > „CAN Key“. Bestätigen Sie mit Anwenden > Beenden > Ok. Nach dem Neustart erhalten Sie unter Einstellungen >...
-
Seite 38: Fehlerbehebung
Wenn in Ihrem Auto keine Rückfahrkamera verbaut ist, können Sie den Rückfahrbildschirm ausschalten, sodass beim Einlegen des Rückwärtsgangs das Gerät keinen schwarzen Bildschirm anzeigt. Öffnen Sie die Werkeinstellungen (Passwort 126) > Sonstiges und wählen Sie unter “Rückwärts verbieten” die Option “Deaktivieren” aus und bestätigen Sie mit „Anwenden“ und „Beenden“. - Seite 39 Kopieren Sie die Update-Datei in das Wurzelverzeichnis der micro-SD- Karte (keine Unterordner) Führen Sie einen Sendersuchlauf durch Überprüfen Sie den Antennenanschluss (nicht mit WLAN-Anschluss DAB+ funktioniert nicht verwechseln) richtig Überprüfen Sie die Positionierung der DAB+-Antenne mithilfe des Youtube-Videos (Seite 18) Testen Sie den DAB+-Empfang in einer Großstadt Starten Sie das Gerät neu, indem Sie mit einem dünnen Gegenstand in das mit „RST“...
